| ブランド名: | IWAVE |
| モデル番号: | FDM-66MN |
| MOQ: | 2PCS |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | D/P,T/T,L/C |
NLOS通信のための安全な無線UGV/ドローンデータリンク
紹介

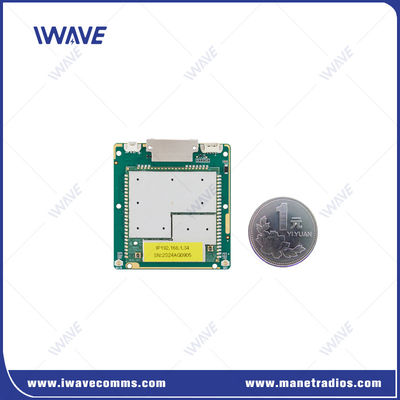

FDM-66MNは,モバイルロボットと無人システムのために設計された最も高度なブロードバンドデジタルデータリンクです. 800Mhz/1.4Ghz/2 の三重周波数で安全な無線リンクを提供します.4Ghz管理ソフトウェアを選択可能.
FDM-66MNは,ネットワーク外および断断された環境で,1つまたは複数のモバイルユニットと制御ステーション間の長距離および高出力無線ビデオおよびテレメトリ通信を提供します.
主要 な 特徴
高データ率
●アップリンクとダウンリンク 30Mbps
コミュニケーション の 長距離
● 視線 (NLOS) と移動環境: 500m-3km
●空から地面の視線 10-15km
● パワー 増幅 器 を 追加 し て,通信 距離 を 延長 する
●外部 RF 増幅器のサポート (手動の提供)
高級 セキュリティ
●AES 128暗号化に加えて独自の波形を使用
簡単に統合
● 標準 的 な インターフェース と プロトコル を 用いる
● 3*Ethernetポートで外部IPデバイスを接続する
● OEM モジュールは様々なプラットフォームに簡単に統合され,独立した接続ソリューションです.
提供されたAPI文書
●FDM-66MNは,さまざまなオペレーティングシステムとプラットフォームと互換性のあるAPIを提供します
低遅延
●スレーブノード - マスターノード 送信遅延 <=30ms
卓越 し た 感性
● -103dbm/10MHz
インターフェースの定義
| J30JZ 定義: | ||||||
| ピン | 名前 | ピン | 名前 | 名前 | ピン |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4 | 13 | DC VIN | 22 | ブーツ | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4 | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | DC VIN | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
適用する
この小型で軽量でソフトウェアで定義された無線通信モジュールは,無人BVLoSミッション,UGV,ロボット,UASおよびUSVのための無人通信アプリケーションの信頼できる通信パートナーです.,FDM-66MNの長距離機能により,複数のフルHDビデオフィードと制御およびテレメトリデータの同時高品質デュプレックス送信が可能になります.50kmの長距離通信を可能にします混雑した街の 視線のない環境でも 20km以上の通信距離を保証できます
仕様
| 一般的 | ||
| テクノロジー | TD-LTE ワイヤレス技術標準に基づくワイヤレスベース | |
| 暗号化 | ZUC/SNOW3G/AES ((128/256) オプションレイヤー-2 | |
| データレート | 30Mbps ((アップリンクとダウンリンク) | |
| システムデータ速度の適応平均分布 | ||
| 速度制限を設定するユーザをサポートする | ||
| 範囲 | 10km-15km (空から地面) 500m-3km (NLOS 地から地へ) |
|
| 容量 | 16ノード | |
| 帯域幅 | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| パワー | 25dBm±2 (要求に応じて2wまたは10w) すべてのノードは自動的に送信力を調整します |
|
| モジュレーション | QPSK,16QAM,64QAM | |
| 障害防止 | 周波数帯間の自動跳ね方 | |
| 電力消費量 | 平均: 4-4.5ワット 最大:8ワット |
|
| 電源入力 | DC5V-32V | |
| 受容器の感受性 | 敏感度 (BLER≤3%) | ||||
| 2.4GHZ | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm (((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| 周波数帯 | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800Mhz | 806〜826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| 通信モード | ユニキャスト,マルチキャスト,放送 | ||||||
| 送信モード | フルデュプレックス | ||||||
| ネットワークモード | ダイナミックルーティング | リアルタイムリンク条件に基づいてルートを自動的に更新する | |||||
| ネットワーク制御 | 国家監視 | 接続状態 /rsrp/snr/distance/アップリンクとダウンリンクのスループット | |||||
| システム管理 | WATCHDOG: システムレベルの例外をすべて識別できる,自動リセット | ||||||
| 再送信 | L1 | (AM/UM) HARQ の再送信 | |||||
| L2 | HARQの再送信 | ||||||
| RF | 2 × IPX | |
| イーサネット | 3xイーサネット | |
| シリアルポート | 2x RS232 | |
| 電源入力 | 2*電源入力 (代替) | |
| 制御データ送信 | |||||
| コマンドインターフェース | AT コマンド構成 | AT コマンドの設定のための VCOM ポート/UART および他のポートをサポートする | |||
| 設定管理 | WEBUI,API,ソフトウェアによる構成をサポートする | ||||
| 動作モード | TCP サーバモード TCP クライアントモード UDPモード UDPマルチキャスト MQTT モッドバス |
● TCP サーバとして設定された場合,シリアル ポート サーバはコンピュータ接続を待っています. ● TCP クライアントとして設定された場合,シリアルポートサーバーは,目的IPによって指定されたネットワークサーバーへの接続を積極的に開始します. ●TCPサーバー,TCPクライアント,UDP,UDPマルチキャスト,TCPサーバー/クライアント共存,MQTT |
|||
| バウド率 | 12002400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| 送信モード | 通過モード | ||||
| 議定書 | ETHERNET,IP,TCP,UDP,HTTP,ARP,ICMP,DHCP,DNS,MQTT,Modbus TCP,DLT/645 | ||||
| メカニカル | ||
| 温度 | -40°C~+80°C | |

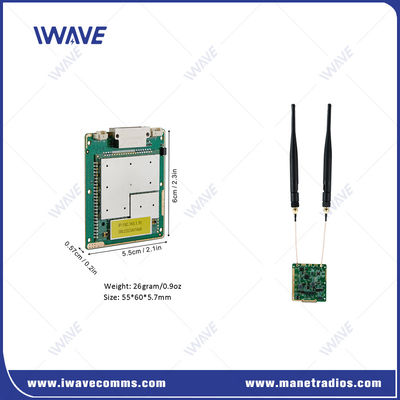

| 体重 | 26グラム | |
| サイズ | 60*55*5.7mm | |
| 安定性 | MTBF≥10000hr | |
|
|
