| ブランド名: | IWAVE |
| モデル番号: | FD-6100 |
| MOQ: | 2units |
| 価格: | 交渉可能 |
| 配達時間: | 5~8日 |
| 支払条件: | L/C、D/P、T/T |
ロボティクス NLOS 3km 無人システム テレメトリ データとHDビデオ IP MESH Oem モジュール
紹介
FD-6100は,コンパクトな3バンドOEMデジタルデータリンクで,800MHz,1.4GHz,2.4GHz周波数帯で動作する.UAV (無人航空機) やUGV (無人地面車両) の監視とビデオ放送アプリケーションに最適ですIP メッシュ ラジオは,最も厳しい環境でも信頼性と適応性のある MANET (モバイルアドホックネットワーク) ソリューションを提供します.FD-6100は,すべての3つの周波数帯で強く安全な接続を保証します,FHSS (Frequency Hopping Spread Spectrum) 技術を採用し,TD-LTE技術標準の高い感度を利用して強力なRFパフォーマンスを提供します.遠距離能力により高品質の無線ビデオとテレメトリ通信が可能です.
主要 な 特徴
|
● モバイル アプリケーション に 最適 化 さ れ た 自己 治癒 液体 網 の 設計 ●データ速さ: 30Mbps (アップリンクとダウンリンクを組み合わせた) ● 3 帯 の 周波数 操作 (800MHz/1.4GHz/2.4GHz,ソフトウェア で 選択 できる) ● プラットフォームのシームレスな統合のためのOEM (裸板) フォーマット ●UAVの長距離視線 (LOS) 10km (空から地面) ● 25dBm までの総出力 調整可能 ● 1 つの周波数 MESH ネットワークで最大 32 つのノードをサポートします ● RF パワーの調整範囲: -40dBm から +25dBm ● メッシュ,ポイント・ツー・マルチポイント,ポイント・ツー・ポイントの設定をサポート ● IP と シリアル データ の 同時に 送信 ● 動作 温度: -40°C から +80°C ● 128/256 ビット AES 暗号化 |
|
適用する

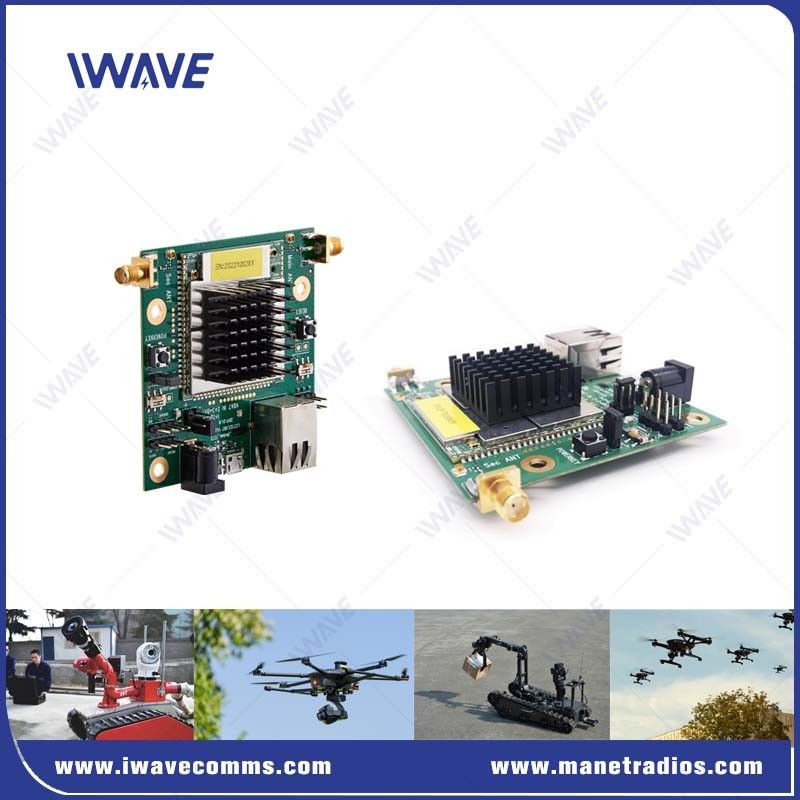

FD-6100は,自己形成および自己修復のメッシュネットワークを可能にします.メッシュネットワークは強度を向上させ,範囲を拡大し,共同通信を簡素化します.サイズと重量に重要なUxVアプリケーションに最適ですプラットフォームとシステム統合のための裸板ソリューションのSWaPを提供しています.
●広域カバーとマルチホップ,ロボットなどのモバイルアプリケーションに使用するのに理想的です
●戦術通信
●無人 陸上 車両 の ワイヤレス ビデオ 送信
仕様
| 一般的 | ||
| テクノロジー | TD-LTE ワイヤレス テクノロジー 標準に基づく MESH | |
| 暗号化 | ZUC/SNOW3G/AES ((128) オプションLayer-2 | |
| データレート | 30Mbps ((アップリンクとダウンリンク) | |
| 範囲 | 10km (空から地面) 500m-3km (NLOS) 地から地面 | |
| 容量 | 16ノード | |
| パワー | 23dBm±2 (要求に応じて2wまたは10w) | |
| 遅延 | 単一ホップ伝送≤30ms | |
| モジュレーション | QPSK,16QAM,64QAM | |
| アンチ・ジャム | 周波数帯間の自動跳ね方 | |
| 帯域幅 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 電力消費量 | 5ワット | |
| 電源入力 | DC12V | |
| 感受性 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 周波数帯 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806〜826 MHz | |
| コムアート | ||
| 電気レベル | 2.85Vの電圧領域で,3V/3.3Vレベルに対応する | |
| コントロールデータ | TTLモード | |
| バウッド率 | 115200bps | |
| 送信モード | 通過モード | |
| 優先レベル | ネットワークポートより高い優先度 信号送信時に コントロールデータは優先的に送信されます. |
|
| 注記:1送信と受信のデータはネットワークで放送されます. ネットワーク接続が成功した後,各FD-6100ノードはシリアルデータを受信できます. 2送信,受信,制御を区別したい場合は, 形式を自分で定義する |
||
| メカニカル | ||
| 温度 | -40°C~+80°C | |
| 体重 | 50グラム | |
| サイズ | 7.8*10.8*2cm | |
| 安定性 | MTBF≥10000hr | |
| インターフェイス | ||
| RF | 2 x SMA | |
| エーテルネット | 1xイーサネット | |
| コムアート | 1x COMUART | |
| パワー | DCインプット | |
| インディケーター | 3色LED | |
