| ブランド名: | IWAVE |
| モデル番号: | FD-7800 |
| MOQ: | 2 |
| 価格: | negotiable |
| 配達時間: | 5〜10日間 |
| 支払条件: | T/T |

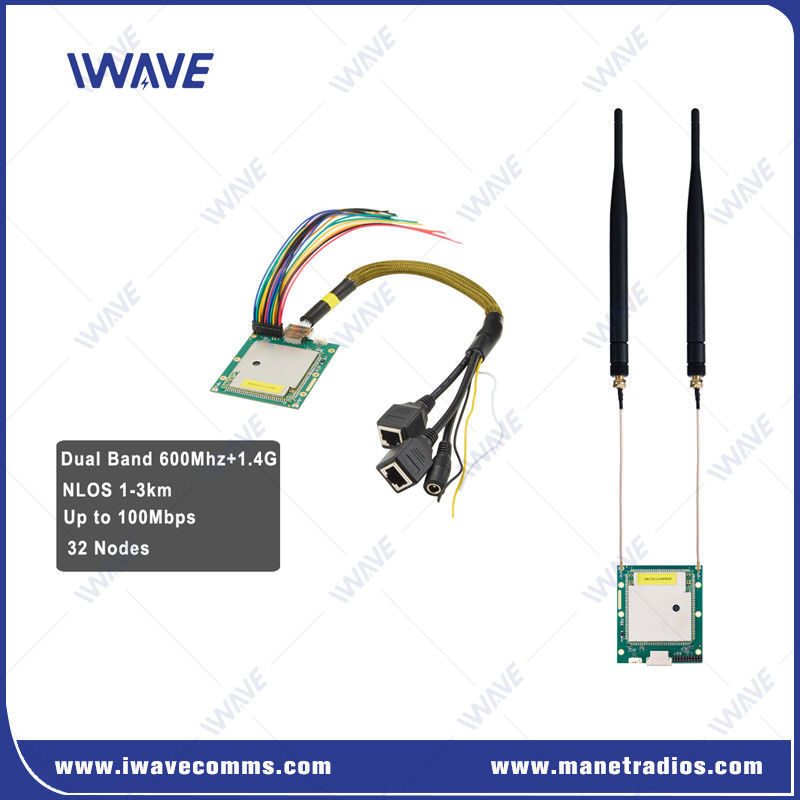

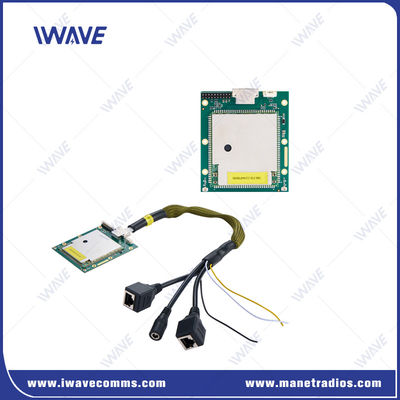

UAV 10km ビデオとテレメトリデータのためのMIMO MESH モジュール
記述
都市,トンネル,密集した森,山などで任務を行う時FD-7800 小型のIP MESH OEMモジュールは 2x2 MIMO技術を使用して,データをより速く,より長く移動させるための自己治癒とダイナミックメッシュネットワークを作成します.
FD-7800は UGVとUAVの長距離NLOS監視とビデオ放送のための超軽量,超コンパクトのソフトウェア定義IPメッシュラジオです.2*2 MIMO IP MESH OEM モジュールは32ノードの自己修復メッシュネットワークを作成します.
FD-7800はソフトウェアで定義された無線で,様々な乗用,無人,商業,戦術用途に最適です.
特徴
自動周波数ホッピング技術を採用し,反干渉により,システムの電力消費とモジュールのサイズを大幅に削減します.
FD-7800は サイズに敏感な用途に最適です 高速でFD-7800の長距離機能により,高品質の無線ビデオとテレメトリ通信が可能.
600 ((566-678Mhz) と 1.4Ghz ((1420-1530Mhz) をサポートし,ソフトウェアで調整できます.
ダイナミックネットワークのノードが 32 つまでサポートされ,単一のホップの最大距離は 5 km です.
理想的な状況 (隣接ノードSNR ≥15) では,端末伝送速度は6Mbpsに達する.
低電力消費,睡眠モードをサポート. 平均待機電源消費 (接続状態,データ送信なし) <2W,典型的な作業電源消費 <10w (高帯域幅データ送信).
適用する
イーサネット無線拡張
UGV艦隊通信と管理
移動チーム通信
UAV スワーム 無線通信
無線テレメトリ
ワイヤレスビデオ
制御システム
仕様
| 無線 | |
| テクノロジー | TD-LTE技術標準に基づく無線 |
| 暗号化 | ZUC/SNOW3G/AES ((128) 選択的な層2 |
| データレート | 最大120Mbps (アップリンクとダウンリンク) |
| 通信範囲 | 空から地面へ 10km NLOS 地から地へ 1-3km |
| ノード | 32ノード |
| MIMO | 2x2 MIMO |
| RF パワー | 23dBm±2 (要求に応じて2w,5wまたは10w) |
| 遅延時間 | 端から端≤5ms-15ms |
| モジュレーション | アダプティブQPSK,16QAM,64QAM |
| 障害防止 | FHSS (周波数ホップスペクトル) |
| 帯域幅 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| 電力消費量 | 5ワット |
| 電源入力 | DC5-32V |
| サイズ | 72*60*10mm |
| 体重 | 33g |
| シリアルデータ | RS232/TTL |
| コミュニケーション | フルデュプレックス通信 |
| 上下比 | 2D3U/3D2U/4D1U/1D4U |
| 自動復元 | 接続障害の後に自動的に再構築/接続障害の後にネットワークを再展開する |
| 双帯域周波数 | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| インターフェース | |
| RF | 2 x SMA |
| LAN ポート | 2x イーサネットポート |
| コムアート | 1xCOMUART TTL 3.3Vレベル, 1 つのスタートビット,8 つのデータビット,1 つのストップビット ボード速度は: 115200bps (デフォルト) (57600, 38400, 19200, 9600 設定可能) |
| 電源入力 | 1xDCインプット:DC5-32V |
| 敏感性 | |
| 1.4GHZ | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 600Mhz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 環境 | |
| 作業温度 | -40°C~+80°C |
ビデオ
|
|
