| ブランド名: | IWAVE |
| モデル番号: | FD-6100 |
| MOQ: | 2 |
| 価格: | negotiable |
| 配達時間: | 3〜5 営業日 |
| 支払条件: | L/C、D/P、T/T |
OEM ワイヤレス IP メッシュ モジュール UAV と UGV の HD ビデオ 送信
紹介
FD-6100は高度に統合された MESH 自己組織ネットワークデータ転送を提供し 自動ネットワーク,自動ルーティング,自動周波数調節自動治癒低電力消費とミニサイズで,産業生産,緊急通信,画像伝送,自動運転とビデオ監視.
FD-6100は成熟したSOCチップセットとTD-LTEワイヤレス通信標準に基づいて,MESH Ad-Hocネットワークをサポートし,公共ネットワークに依存していません.複数の帯域幅をサポートするためにOFDMとMIMO技術を採用3MHz / 5MHz / 10MHz / 20MHz.そのフラットシステムアーキテクチャ設計は,システムの遅延を効果的に削減し,長い送信距離を達成するためにシステムの送信容量を向上させることができます.大量のデータ処理能力と強力な反干渉能力.
適用する
|
|
| 一般的 | ||
| テクノロジー | TD-LTE ワイヤレス テクノロジー 標準に基づく MESH | |
| 暗号化 | ZUC/SNOW3G/AES ((128) オプションLayer-2 | |
| データレート | 30Mbps ((アップリンクとダウンリンク) | |
| 範囲 | 10km (空から地面) 500m-3km (NLOS) 地から地面 | |
| 容量 | 16ノード | |
| パワー | 23dBm±2 (要求に応じて2wまたは10w) | |
| 遅延 | 単一ホップ伝送≤30ms | |
| モジュレーション | QPSK,16QAM,64QAM | |
| アンチ・ジャム | 周波数帯間の自動跳ね方 | |
| 帯域幅 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 電力消費量 | 5ワット | |
| 電源入力 | DC12V | |
| 感受性 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 周波数帯 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806〜826 MHz | |
| コムアート | ||
| 電気レベル | 2.85Vの電圧領域で,3V/3.3Vレベルに対応する | |
| コントロールデータ | TTLモード | |
| バウッド率 | 115200bps | |
| 送信モード | 通過モード | |
| 優先レベル | ネットワークポートより高い優先度 信号送信時に コントロールデータは優先的に送信されます. |
|
| 注記:1送信と受信のデータはネットワークで放送されます. ネットワーク接続が成功した後,各FD-6100ノードはシリアルデータを受信できます. 2送信,受信,制御を区別したい場合は,その形式を自分で定義する必要があります. |
||
| メカニカル | ||
| 温度 | -40°C~+80°C | |
| 体重 | 50グラム | |
| サイズ | 7.8*10.8*2cm | |
| 安定性 | MTBF≥10000hr | |

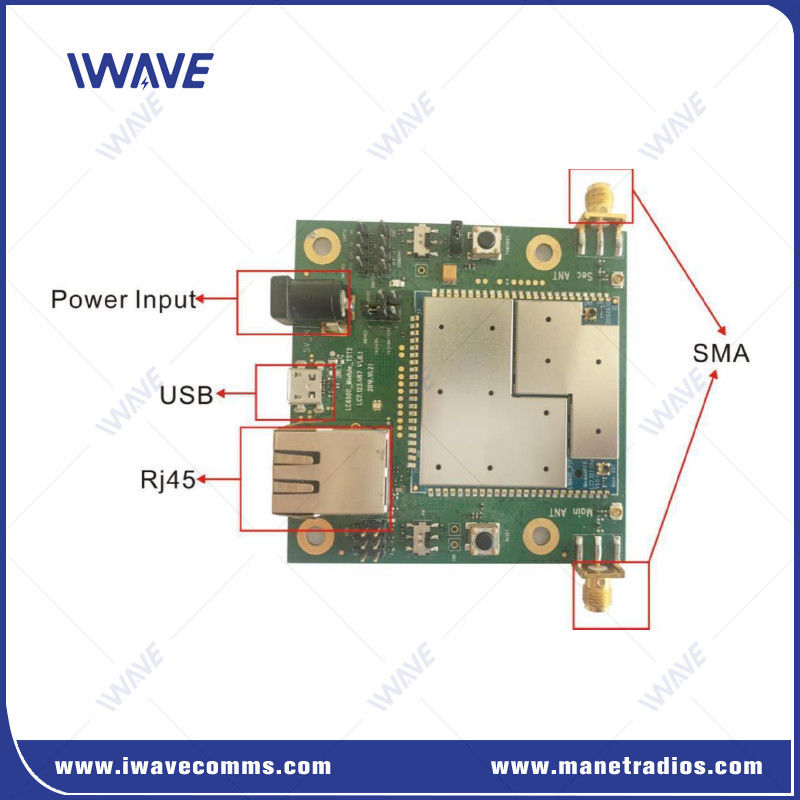

| インターフェイス | ||
| RF | 2 x SMA | |
| エーテルネット | 1xイーサネット | |
| コムアート | 1x COMUART | |
| パワー | DCインプット | |
| インディケーター | 3色LED | |

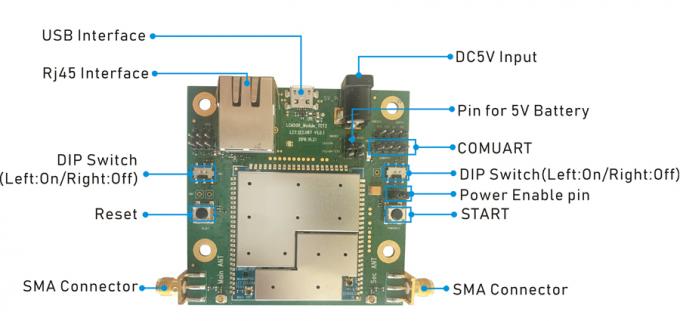

インターフェース
ビデオ
|
|
