| ブランド名: | IWAVE |
| モデル番号: | FD-780X |
| MOQ: | 2 |
| 価格: | negotiable |
| 配達時間: | 5〜10日間 |
| 支払条件: | T/T、L/C、D/P |

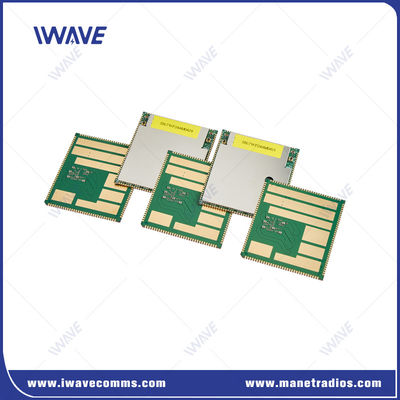

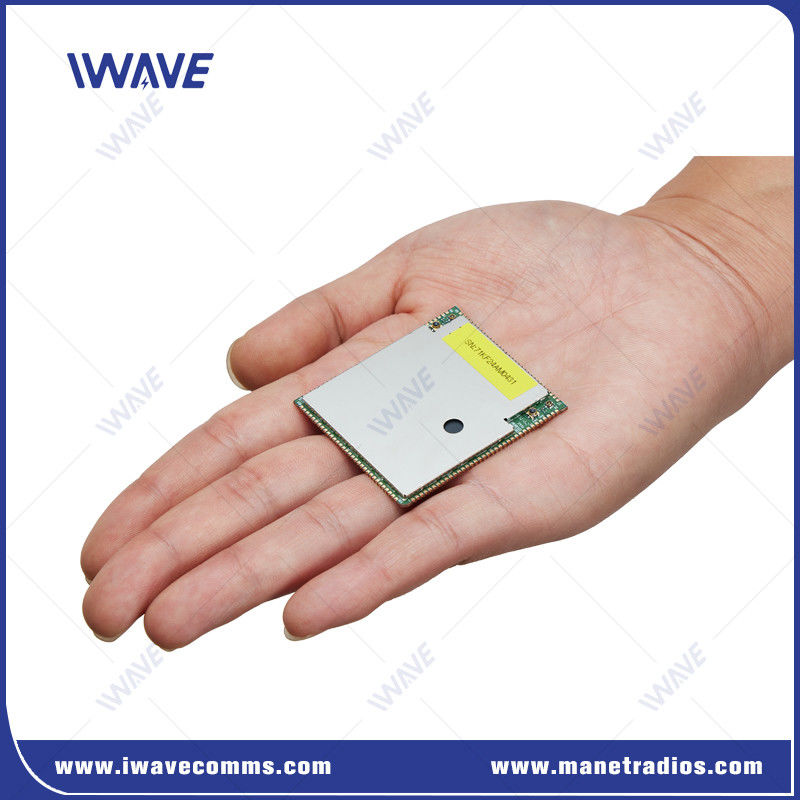

1.4GHz長距離FHSS FPGAメッシュ長距離データリンクモジュール
紹介
FD-780Xは SDR Mesh ロングレンジデータリンクで FPGA ソリューションを使用しています.電子磁気干渉の際の最適な周波数を自動的に選択する. これは,複雑なシナリオでブロードバンドネットワークの自己組織化と送信を可能にします.それは,異なる使用シナリオのためのさまざまな通信組み合わせで使用できます.移動するUAVやUSVなど主にドローンとベースステーション間のマルチメディア相互接続に使用され,メッシュリレーノードとしても使用されます.IWAVEはフットプリント・図面を提供しますあなたの開発のための脚跡のスケーマー文書のピノートと参照.
利点遠距離データリンク
|
|
|
適用する
 |
|
|
仕様ワイヤレスビデオトランスミッター
|
機能項目 |
記述 |
詳細 |
|
PCB |
片面インターフェースボード |
許容範囲: 46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
RF |
RF バンド 1 |
1420〜1530MHz |
|
RFバンド2 |
566〜678MHz |
|
|
電力レベル |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
敏感性 1Mbps |
1.4G ((14700チャンネル) 20MHz -102dBm 10MHz-100dBm 5MHz -96dBm |
|
|
600M(6200チャンネル) 20MHz -102dBm 10MHz-100dBm 5MHz -96dBm |
||
|
インターフェース |
UART |
3 |
|
HSIC |
USB 2.0 高速 |
|
|
USB |
USB 2.0 高速 |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
パワー |
VSYS |
3.7V~4.35V,提案する 4.0V (入力) |
|
D1V8A |
1.8V出力 |
|
|
A2V85A |
2.85V出力 |
|
|
VCC_D3V3 |
3.3V出力 |
|
|
5V_FEM |
RFPAチップの電源 (入力) |
|
|
ネットワーク |
ネットワークモード |
中心のない特別ネットワーク |
|
容量 |
最大32ノード |
|
|
ホップス |
マルチホップルーティングトポロジーをサポート,最大31ホップ |
|
|
コミュニケーション |
ユニキャスト,マルチキャスト,およびブロードキャスト送信モードをサポートする.任意のノードは通信のためにこれらの3つのモードを使用することができます. |
|
|
データレート |
すべてのノードは通信し,作業帯域幅を共有し,最大速度は100Mbpsです |
|
|
時間同期 |
外部時計とは無関係で,自己同期 |
|
|
パワー制御 |
すべてのノードは,適応的に送信力を調整します |
|
|
サブネット・フュージョン |
1 つのネットワークを複数のネットワークに分割するサポート |
|
|
移動速度 |
最大サポート 300km/h |
|
|
再送信 |
HARQ 再送信 |
|
|
アンチジャム |
周波数帯内および横断する動的周波数ホッピングをサポートする |
OEM/ODM サービス
ケーブル,パッケージバッグ,ラベルなどの商品に独自のブランドLOGOを表示したい場合. それは問題ありません. 私たちのOEMとODMサービスは常にそれを行う準備ができています.
梱包:
スタンダード・エクスポート・パッキングによると
カートンボックス 木製の箱 木製のパレット
輸送:
- 国際特急 UPS,TNT,DHLなど
- 国際航空:CA,AA,EAなど
- 海で
|
|
