| ブランド名: | IWAVE |
| モデル番号: | FDM-680X |
| MOQ: | 2 |
| 価格: | negotiable |
| 配達時間: | 5〜10日間 |
| 支払条件: | T/T、L/C、D/P |
障害防止 300km/h 速度 FHSS 周波数ホッピング UAV データリンク
紹介

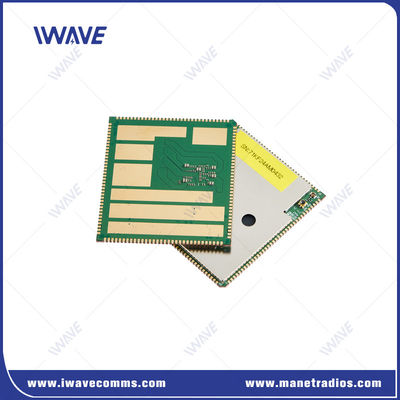

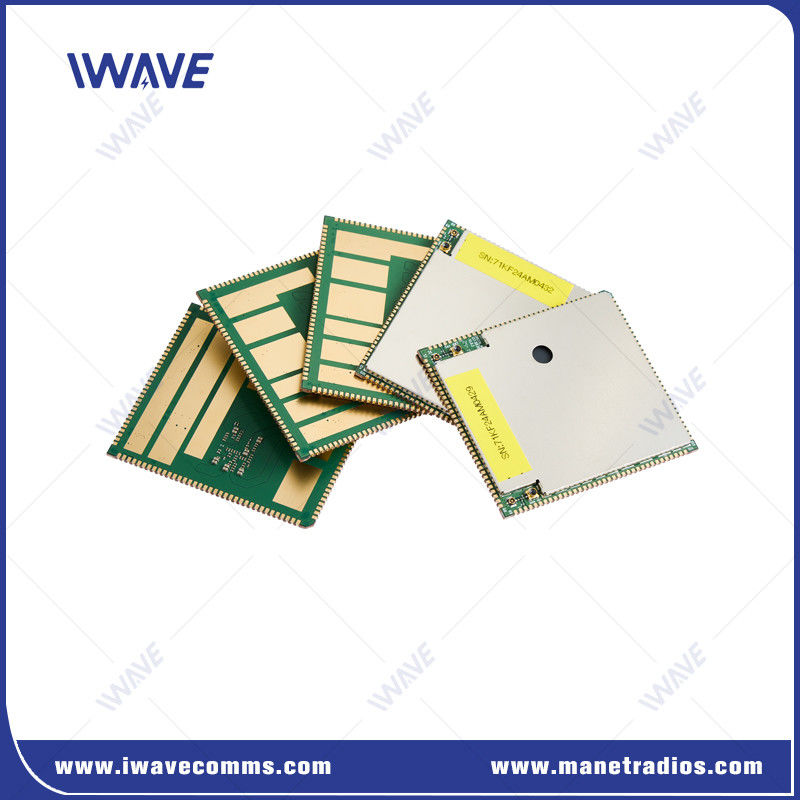

FDM-680XはIP MESH SDR (ソフトウェア定義ラジオ)UAVデータリンク1.4GHz帯で動作する そして600Mhz帯域63ホップと64ノードのネットワーク能力,200MW (2x2 MIMO) の出力,最大100MbpsのデータレートとAES暗号化,現場でのビデオ撮影に非常に適しており,UAV/UGV/USVのアプリケーションや防災の緊急通信に広く使用できます.救助,監視,警察
IWAVEのチームからのサポートで 独自のシステムに 開発・統合できます
IWAVEはグローバルテクノロジー企業で ユーザーをあらゆる方法で 繋ぐソリューションを通じて コミュニケーションのやり方を変革しています私たちの革新的な通信ソリューションは,無人機 (UAV) の間で高帯域幅の無線データ,音声,ビデオの送信を共有し通信する.無人陸上車両 (UGV) や他の無人陸上車両システム.
利点UAVデータリンク
マルチキャストビデオ
ポイントからマルチポイントの構成では,FDM-680Xrは複数の受信ノードに高品質のビデオをストリーミングする能力を提供します
低遅延
FDM-680Xは 5-15msの遅延でモバイルノードからリアルタイムで即時情報を受信した 信頼性の高い長距離ロボットアプリケーションのために設計されています
回復力のあるネットワーク
FDM-680Xは,柔軟なネットワークを提供するために設計されており, 566-678Mhz と 1420-1530Mhz の周波数オプションが用意されています.複雑な妨害環境でこの帯域内で自動的にジャンプします..
高出力
このシステムは,アップリンクとダウンリンクの両方に同時に100Mbpsのデータ速度を提供し,要求の高いアプリケーションで効率的なデータ転送を可能にします.
パワー 自己 適応
FDM-680Xは,チャネル条件に基づいて送信および受信電力を動的に調整し,エネルギー消費を最適化し,より信頼性の高いパフォーマンスのためにネットワーク干渉を削減します.
適用するUAVデータリンク
|
|
 |
仕様UAVデータリンク
|
機能 |
記述 |
詳細 |
|
PCB サイズ |
46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
|
RF |
頻度 |
1.4Ghz: 1420〜1530MHz |
|
600Mhz: 566〜678MHz |
||
|
RF電源レベル |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
敏感性 |
1Mbps |
1.4Ghz ((14700周波数点) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200周波数点) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700周波数点) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200周波数点) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
インターフェース |
UART |
3 |
|
HSIC |
USB 2.0 高速 |
|
|
USB |
USB 2.0 高速 |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
アンテナ |
2 |
|
|
パワー |
VSYS |
3.7V~4.35V ((4Vが提案されている) |
|
D1V8A |
1.8V 電力出力 |
|
|
D2V85A |
2.85V 電力出力 |
|
|
VCC_D3V3 |
3.3V 電源出力 |
|
|
5V_FEM |
RFPAチップを電源化する |
|
|
マスター・スレーブノード |
中央ノード構成 |
ネットワーク内のどのノードもマスターノードとして設定できます |
|
データレート |
すべてのノードがアップリンクとダウンリンクシステムの容量データレートを共有する |
|
|
容量 |
ネットワークノード数 N≥2と最大64のサービスノードまたは63のIDLE状態ノードをサポートします. |
|
|
通信モード |
ネットワーク内のどのノードもマスターノードとして設定できます |
|
|
すべてのノードがアップリンクとダウンリンクシステムの容量データレートを共有する |
||
|
アクセス |
ネットワークにアクセスするための複数のスレーブノードをサポートする 同時に |
|
|
データレート |
すべてのスレーブノードとマスターノードが作業を共有します 一方向の帯域幅.上流と下流の同時 (20Mhz,少なくとも100Mbps) |
|
|
接続状態 |
ネットワーク内のすべてのノードは常に接続されています |
|
|
パワー制御 |
アダプティブで送信する電源を調整する |
|
|
起動する |
マスターノードとスレーブノードの両方がプリセットをサポートします |
|
|
固定電源 |
固定電源配置 (マスターノードのみを変更) |
|
|
固定周波数 |
ロッキング周波数設定 |
|
FAQ:
このSDRUAVのデータリンクは P2Pまたは P2MPモデルに対応できますか?
答え: はい.
ネットワークでどのくらいのノードがサポートされていますか?
この星ネットワークは最大64ノード,そしてメッシュネットワークは最大32ノードを持っています
|
|
