| ブランド名: | IWAVE |
| モデル番号: | FD-6100 |
| MOQ: | 2 |
| 価格: | negotiable |
| 配達時間: | 3〜5 営業日 |
| 支払条件: | L/C、D/P、T/T |

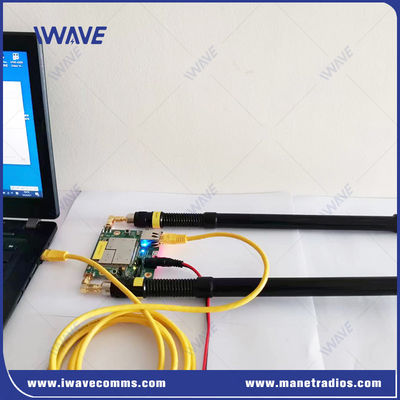

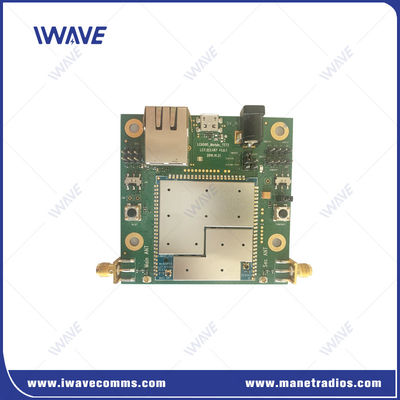

800Mhz/1400Mhz UGV/UAV NLOS イーサネット COFDM 送信システム
紹介
FD-6100は,成熟したSOCチップセットをベースにIWAVEが設計したワイヤレストランスミッション製品で,高データ容量のためのHDビデオトランスミッションとMIMO機能を提供するIPMESHラジオである.
自動周波数調節を採用し,反干渉,低電力消費,小型化により,モバイルでの無線通信の要件を満たします.FD-6100は,重要な環境や状況によるRF干渉に遭遇するドローンやロボットプラットフォームに耐久性のある接続性を提供します.
FD-6100は,SWaP最適化形式であるエンブレードモジュールで,世界で最も先進的で,最も拡張性があり,最も効率的なモバイルアドホックネットワーク (MANET) システムです. It supports point-to-point and point to multipoint NLOS COFDM Ethernet Transmission System is a wireless communication device that supports high-definition video transmission and 115200bps serial data transmission.
主要 な 特徴
|
|
| 一般的 | ||
| テクノロジー | TD-LTE ワイヤレス テクノロジー 標準に基づく MESH | |
| 暗号化 | ZUC/SNOW3G/AES ((128) オプションLayer-2 | |
| データレート | 30Mbps ((アップリンクとダウンリンク) | |
| 範囲 | 10km (空から地面) 500m-3km (NLOS) 地から地面 | |
| 容量 | 16ノード | |
| パワー | 25dBm (要求に応じて2Wまたは10W) | |
| 遅延 | 単一ホップ伝送≤30ms | |
| モジュレーション | QPSK,16QAM,64QAM | |
| アンチ・ジャム | 周波数帯間の自動跳ね方 | |
| 帯域幅 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 電力消費量 | 5ワット | |
| 電源入力 | DC12V | |
| 感受性 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 周波数帯 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806〜826 MHz | |
| コムアート | ||
| 電気レベル | 2.85Vの電圧領域で,3V/3.3Vレベルに対応する | |
| コントロールデータ | TTLモード | |
| バウッド率 | 115200bps | |
| 送信モード | 通過モード | |
| 優先レベル | ネットワークポートより高い優先度 信号送信時に コントロールデータは優先的に送信されます. | |
| 注記:1送信と受信のデータはネットワークで放送されます. ネットワーク接続が成功した後,各FD-6100ノードはシリアルデータを受信できます. 2送信,受信,制御を区別したい場合は,その形式を自分で定義する必要があります. | ||
| メカニカル | ||
| 温度 | -40°C~+80°C | |
| 体重 | 50グラム | |
| サイズ | 7.8*10.8*2cm | |
| 安定性 | MTBF≥10000hr | |
| インターフェイス | ||
| RF | 2 x SMA | |
| エーテルネット | 1xイーサネット | |
| コムアート | 1x COMUART | |
| パワー | DCインプット | |
| インディケーター | 3色LED | |
インターフェース
|
|
