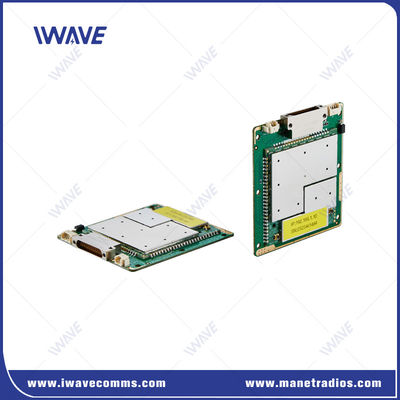

UAV用の超ミニチュア3バンドデジタルIPMESHデータ送信モジュール
紹介
FD-61MNは,ドローン,UAV,UGV,USVおよび他の自動運転無人機用のミニチュアOEMトリバンドデジタルIPMESHデータ転送モジュールです.このデジタルメッシュリンクは,ソフトウェアで選択可能な周波数帯800Mhzの3つで"インフラストラクチャレス"ネットワーク経由でビデオとデータをストリーミングします, 1.4Ghz と 2.4Ghz.
コンパクトなソフトウェア定義ラジオ (SDR) として,FD-61MNは様々なドローン,ロボットシステム,および自律走行車で 10kmまでの 印象的な走行距離を誇ります 自律走行車と自律走行車と 無制限の周波数ホップは 信頼性の高い通信を保証しますタイムベースのブラックリストアルゴリズムが性能を向上させる一方で.
特徴
通信基準:
TD-LTE ワイヤレス通信標準に基づいています
航空母艦のベースステーションとは無関係に動作する.
データサービス:
IPベースのHDビデオ,データ,シリアル制御データのための無線通信リンクを提供します.
干渉防止技術:
自動周波数ホッピング技術 (FHSS) を利用する.
干渉に対する抵抗力を高めるための 適応式モジュレーションを使用します
自己形成・自己治癒ネットワーク
絶えず適応するメッシュネットワークを構築します
ノードが動的に結合または離脱することを可能にします.ノードが失われた場合でも継続性を確保します.
適用する
先進的な無線ビデオとデータリンク
セキュリティ・防衛分野における高度な移動力を持つ戦術部隊にIPベースのHDビデオ・データサービスを提供している.
プラットフォーム統合のためのOEMフォーマット

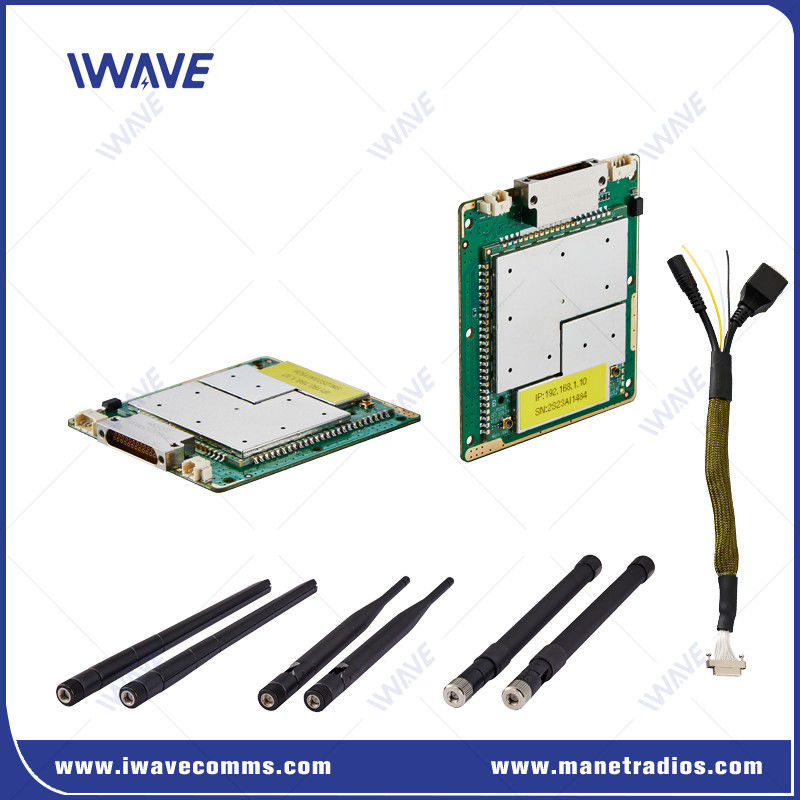

FD-61MNはOEM (裸板) 形式で入手可能で,さまざまなロボットシステムに統合するのに適しています.
テレメトリ制御データ送信
IP アドレスとポート経由でテレメトリ制御データを受信し送信することができ,マルチロボットシステムにおける個々のユニットの正確な制御が可能である.
スケーラブル範囲
補強増幅器を追加することで,追加的な範囲を達成し,運用能力を向上させることができます.
仕様
| テクノロジー | TD-LTE技術標準に基づくアドホック |
| 暗号化 | ZUC/SNOW3G/AES128 オプションレイヤー-2 |
| データレート | 最大30Mbps (アップリンクとダウンリンク) |
| 通信範囲 | 空から地面へ 10km NLOS 地から地へ 1-3km |
| ノード | 16ノード |
| RF パワー | 23dBm±2 (要求に応じて2w,5wまたは10w) |
| 遅延時間 | 端から端≤5ms-15ms |
| モジュレーション | アダプティブQPSK,16QAM,64QAM |
| 障害防止 | FHSS (周波数ホップスペクトル) |
| 帯域幅 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| 電力消費量 | 5ワット |
| 電源入力 | DC5-32V |
| サイズ | 60*55*5.7mm |
| 体重 | 26g |
| トライバンド周波数 | 1.4G: 1420Mhz-1530MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 2402-2481 MHz | |
| RF | 2 × IPX |
| LAN ポート | 3x イーサネットポート |
| コムアート | 1xCOMUART |
| 電源入力 | 1*DC5-32V |
データサービスのための強力なシリアルポート機能
1高い利回りエリアルポートデータ送信:ボード速度は460800まで
2. シリアルポートの複数の動作モード:TCPサーバーモード,TCPクライアントモード,UDPモード,UDPマルチキャストモード,透明な送信モード,など
3.MQTT,Modbusなどのプロトコル. シリアルポートIoTネットワークモードをサポートし,ネットワークに柔軟に使用できます. 例えば,制御指示を別のノード (ドローン) に正確に送信できますブロードキャストまたはマルチキャストモードを使用するのではなくリモコンを通して.
|
コマンドインターフェース |
AT コマンド構成 |
AT コマンドの設定のための API/HTTP/UART |
|
設定管理 |
WEBUI,API,管理ソフトウェアによる構成をサポートする |
|
|
動作モード |
TCP サーバモード TCP クライアントモード UDPモード UDPマルチキャスト MQTT モッドバス |
わかったTCP サーバとして設定された場合,シリアルポート サーバはコンピュータ接続を待っています.
わかったTCP クライアントとして設定された場合,シリアルポートサーバは,目的IPによって指定されたネットワークサーバーへの接続を積極的に開始します.
わかったTCPサーバー,TCPクライアント,UDP,UDPマルチキャスト,TCPサーバー/クライアント共存,MQTT
|
|
バウッド率 |
12002400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
議定書 |
ETHERNET,IP,TCP,UDP,HTTP,ARP,ICMP,DHCP,DNS,MQTT,Modbus TCP,DLT/645 パススルーモード |
|
|
システム管理 |
WATCHDOG機能をサポートし,すべてのシステムレベルの例外を識別し,自動的にリセットすることができます |
|
