| ブランド名: | IWAVE |
| モデル番号: | FDM-66MN |
| MOQ: | 2PCS |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | D/P,T/T,L/C |

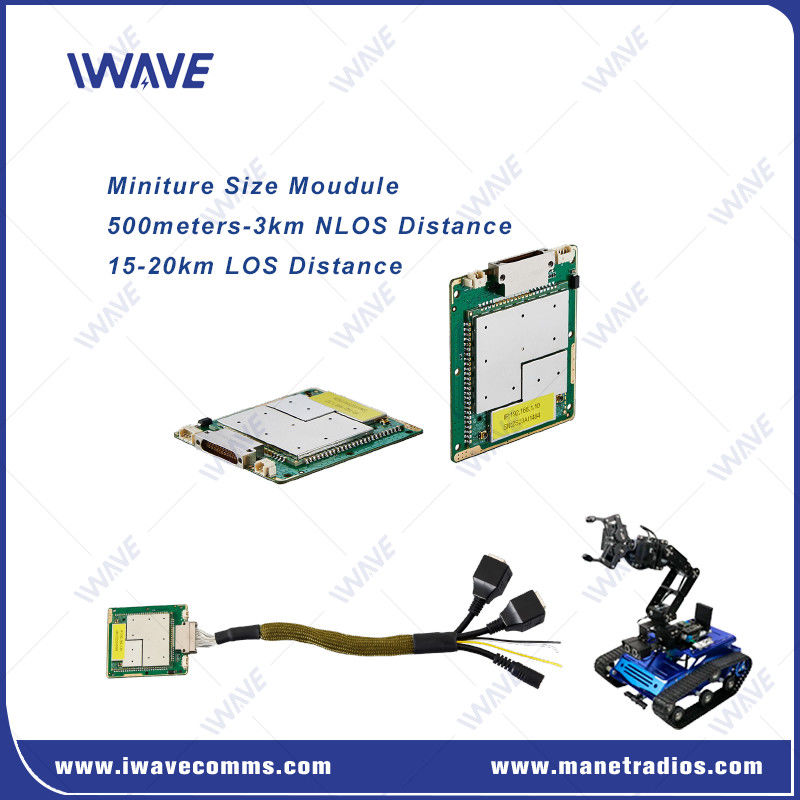

トライバンドにおける無人システムのための高度なブロードバンドデジタルデータリンク
についてFDM-66MN先進的なブロードバンドデジタルデータリンク安全な無線通信のために設計されたモバイルロボットそして無人システムサポートしています三重周波数帯ほら800MHz,1.4GHzそして2.4GHz周波数選択のソフトウェアによって管理され,さまざまな運用環境で柔軟性を提供できます.
トリプル周波数サポート: 選択可能800MHz,1.4GHz,および2.4GHz周波数帯は 異なる通信ニーズと環境に 適応できるように
遠距離,高出力: 信頼性のあるワイヤレスビデオそしてテレメトリ通信高出力で 両方にとって理想的ですNLOS (非視線)そして遠距離応用について
安全 な コミュニケーション: 重要なアプリケーションの安全なデータ転送を保証し,監視や検査などの敏感な操作に適しています.
IPベースのシリアルデータ送信: 制御ステーションが複数のモバイルロボット (UGV,ドローンなど) をIPアドレスでシリアルデータを送信して管理・制御できるようにする.
コンパクト デザインサイズ:60 x 55 x 5.7mm小型無人システムへの統合に最適です. このデバイスは,
汎用 応用: 中での使用に適しています.群生するドローン,UGVほかロボットシステム特に環境では建物内での検査あるいはトンネル探査伝統的な通信システムが実行可能でない場合
についてFDM-66MNモバイルロボットと無人システムにおける安全な無線通信のためのコンパクトで高性能なソリューションを提供します特に室内検査やNLOSシナリオなどの困難な環境では小型の形状と三重周波数サポートにより,小型ドローン,UGV,その他の移動型自律ユニットへのシステム統合に理想的な選択肢となっています.
インターフェースの定義
| J30JZ 定義: | ||||||
| ピン | 名前 | ピン | 名前 | 名前 | ピン |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4 | 13 | DC VIN | 22 | ブーツ | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4 | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | DC VIN | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
適用する
ドローン の 群れ: 群れの作戦で複数のUAVの調整に最適です
UGVと自動運転車: 無人地面車両のテレメトリと制御に使用される.
ロボットシステム統合■ 移動可能な小型ロボットプラットフォームに組み込める室内検査そして複雑な地形信頼性の高いコミュニケーションが 極めて重要です
ネットワーク外での運用: 固定インフラストラクチャを必要とせず,接続が切断された環境で効率的な動作を可能にします.
仕様
| 一般的 | ||
| テクノロジー | TD-LTE ワイヤレス技術標準に基づくワイヤレスベース | |
| 暗号化 | ZUC/SNOW3G/AES ((128/256) オプションレイヤー-2 | |
| データレート | 30Mbps ((アップリンクとダウンリンク) | |
| システムデータ速度の適応平均分布 | ||
| 速度制限を設定するユーザをサポートする | ||
| 範囲 | 10km-15km (空から地面) 500m-3km (NLOS 地から地へ) |
|
| 容量 | 16ノード | |
| 帯域幅 | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| パワー | 25dBm±2 (要求に応じて2wまたは10w) すべてのノードは自動的に送信力を調整します |
|
| モジュレーション | QPSK,16QAM,64QAM | |
| 障害防止 | 周波数帯間の自動跳ね方 | |
| 電力消費量 | 平均: 4-4.5ワット 最大:8ワット |
|
| 電源入力 | DC5V-32V | |
| 受容器の感受性 | 敏感度 (BLER≤3%) | ||||
| 2.4GHZ | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm (((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| 周波数帯 | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800Mhz | 806〜826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| 通信モード | ユニキャスト,マルチキャスト,放送 | ||||||
| 送信モード | フルデュプレックス | ||||||
| ネットワークモード | ダイナミックルーティング | リアルタイムリンク条件に基づいてルートを自動的に更新する | |||||
| ネットワーク制御 | 国家監視 | 接続状態 /rsrp/snr/distance/アップリンクとダウンリンクのスループット | |||||
| システム管理 | WATCHDOG: システムレベルの例外をすべて識別できる,自動リセット | ||||||
| 再送信 | L1 | (AM/UM) HARQ の再送信 | |||||
| L2 | HARQの再送信 | ||||||
| RF | 2 × IPX | |
| イーサネット | 3xイーサネット | |
| シリアルポート | 2x RS232 | |
| 電源入力 | 2*電源入力 (代替) | |
| 制御データ送信 | |||||
| コマンドインターフェース | AT コマンド構成 | AT コマンドの設定のための VCOM ポート/UART および他のポートをサポートする | |||
| 設定管理 | WEBUI,API,ソフトウェアによる構成をサポートする | ||||
| 動作モード | TCP サーバモード TCP クライアントモード UDPモード UDPマルチキャスト MQTT モッドバス |
● TCP サーバとして設定された場合,シリアル ポート サーバはコンピュータ接続を待っています. ● TCP クライアントとして設定された場合,シリアルポートサーバーは,目的IPによって指定されたネットワークサーバーへの接続を積極的に開始します. ●TCPサーバー,TCPクライアント,UDP,UDPマルチキャスト,TCPサーバー/クライアント共存,MQTT |
|||
| バウド率 | 12002400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| 送信モード | 通過モード | ||||
| 議定書 | ETHERNET,IP,TCP,UDP,HTTP,ARP,ICMP,DHCP,DNS,MQTT,Modbus TCP,DLT/645 | ||||
| メカニカル | ||
| 温度 | -40°C~+80°C | |
| 体重 | 26グラム | |
| サイズ | 60*55*5.7mm | |
| 安定性 | MTBF≥10000hr | |
|
|
