| ブランド名: | IWAVE |
| モデル番号: | FDM-6802PTM |
| MOQ: | 2units |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | L/C、D/P、T/T |

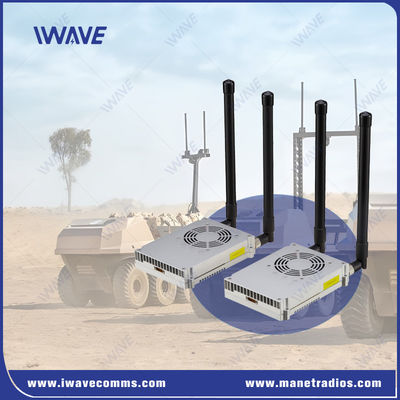

100Mbps MIMO 2x2 UGVとUAVのIPデジタルデータリンク
記述

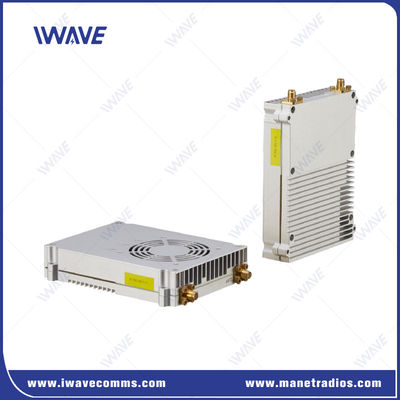

FDM-6802PTMは,成熟したSOCチップセット,2ワット電力,2X2MIMOに基づいてIWAVEによって設計されたワイヤレス送信製品です.HDビデオのワイヤレス通信リンクを提供します.IP ベースのデータとシリアル制御データ.
FDM-6802PTMは,CA (キャリアアグリゲーション),MIMO技術に基づいて設計されています. キャリアのベースステーションに依存していません.このデジタルデータ・リンクは,600 MHz と 1 MHz の間で堅牢で安全なリンクを提供します..4G周波数帯FDM-6802PTMは100Mbpsの転送速度でリアルタイムHDビデオとブロードバンドイーサネット接続を提供する.
VTOL/固定翼ドローン/ヘリコプター用ワイヤレストランスミッションでは 273gの重みで大きな利点があります
主要 な 特徴
帯域幅: 1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz
送電能力 33dBm
800Mhz/1.4Ghz の周波数オプションをサポートする
空から地面までの距離50km
NLOS 1km-5km 地から地までの距離
自動電源制御
自動周波数点制御
J30 インターフェイスによるイーサネット通信
RS232通信 J30インターフェイス
寸法と重量:W: 273g/D:130*100*25mmmm
障害防止:FHSS (周波数ホッピング・スプレッドスペクトル)
FDM-6802PTMは,周波数ホッピング機能を達成するために,IWAVEチームの特殊なアルゴリズムとメカニズムを採用しています.
動作中に,FDM-6802PTMは受信信号強度RSRP,信号対ノイズ比SNR,ビットエラー率SERなどの要因に基づいて,内部で現在のリンクを計算し評価します.その判断条件が満たされている場合リストから最適な周波数点を選択します.
周波数ホッピングを行うかどうかは,無線状態に依存する.無線状態が良好である場合,判断条件を満たすまで周波数ホッピングは行われない.
応用:
HDビデオとデータ送信:ビデオストリーミング,テレメトリ,制御のための安定で安全な通信リンクを保証します.
ダイナミックネットワーク環境:迅速に変化し 高い需要を持つ無線環境に最適です
産業用および戦術用強力な長距離通信を必要とするドローン,自動運転車,その他の重要なシステムでのアプリケーションをサポートします
仕様
|
一般的 |
無線 |
|||
|
テクノロジー |
TD-LTE技術規格に基づく無線 |
コミュニケーション |
1T1R |
|
|
ビデオ 送信 |
1080p HDビデオ送信,H.264/H.265適応性 |
IPデータ送信 |
IP パケットに基づくデータ送信をサポート |
|
|
暗号化 |
ZUC/SNOW3G/AES ((128) 選択的な層2 |
データリンク |
フルデュプレックス通信 |
|
|
データレート |
最大100Mbps (アップリンクとダウンリンク) |
上下比 |
2D3U/3D2U/4D1U/1D4U |
|
|
範囲 |
UGV: 5-10KM 地から地へ (LOS) |
自動復元チェーン |
接続障害の後に自動的に接続を再構築/接続障害の後にネットワークを再展開 |
|
|
容量 |
64ノード |
感受性 |
||
|
MIMO |
2x2 MIMO |
1.4GHZ |
20 MHz |
-102dBm |
|
送電力 |
2ワット |
10 MHz |
-100dBm |
|
|
遅延時間 |
空中インターフェース遅延<30ms |
5 MHz |
-96dBm |
|
|
モジュレーション |
QPSK,16QAM,64QAM |
600 MHz |
20 MHz |
-102dBm |
|
障害防止 |
周波数ホッピングと適応モジュレーション |
10 MHz |
-100dBm |
|
|
帯域幅 |
1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz/40Mhz |
5 MHz |
-96dBm |
|
|
電力消費量 |
30ワット |
頻度オプション |
||
|
電源入力 |
DC24V-DC27V |
1.4Ghz |
1420Mhzから1530MHz |
|
|
サイズ |
86*120*24.2mm |
600Mhz |
634Mhzから674Mhz |
|
|
メカニカル |
||
|
作業温度 |
-20°C~+55°C |
|
|
サイズ |
130*100*25mm ((アンテナは含まれていません) |
|
|
体重 |
273g |
|
|
インターフェイス |
||
|
RF |
2 x SMA |
|
|
エーテルネット |
1xイーサネット |
|
|
コムアート |
3xシリアルポート |
1. DEBUG シリアルポート |
|
パワー |
1xDCインプット |
DC24V-27V |
|
コマンドインターフェース |
AT コマンド構成 |
AT コマンドの設定のための API/HTTP/UART |
|
設定管理 |
WEBUI,API,管理ソフトウェアによる構成をサポートする |
|
|
動作モード |
TCP サーバモード |
TCP サーバとして設定すると,シリアルポート サーバはコンピュータ接続を待っています.
TCP クライアントとして設定されたとき,シリアルポートサーバは,目的IPによって指定されたネットワークサーバーへの接続を積極的に開始します.
lTCPサーバー,TCPクライアント,UDP,UDPマルチキャスト,TCPサーバー/クライアント共存,MQTT
|
|
バウッド率 |
12002400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
議定書 |
ETHERNET,IP,TCP,UDP,HTTP,ARP,ICMP,DHCP,DNS,MQTT,Modbus TCP,DLT/645 パススルーモード |
|
|
システム管理 |
WATCHDOG機能をサポートし,すべてのシステムレベルの例外を識別し,自動的にリセットすることができます |
|
|
|
