| ブランド名: | IWAVE |
| モデル番号: | FIM-2450 |
| MOQ: | 1セット |
| 配達時間: | 7~14日 |
| 支払条件: | L/C,T/T,ウェスタンユニオン,マネーグラム |

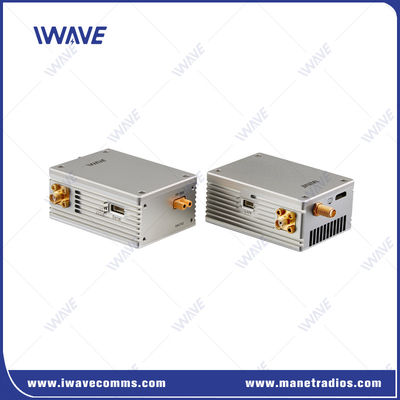

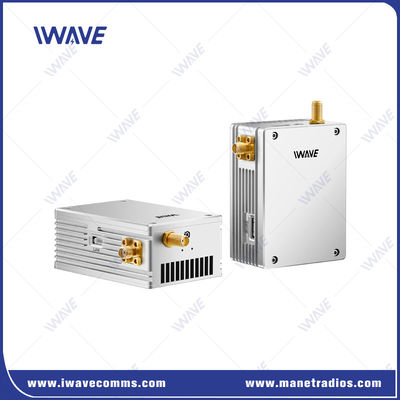

2.4GHz 50km UAV/FPV/固定翼無人機 無線HDMI COFDM送信機受信機
Advanced Mini Link System (FIM-2450) は,ミニUAVや小型戦術UAS,UGV向けに設計された高度なデジタルデータとビデオリンクシステムです.より厳格なSWaP要件を持つプラットフォームに最適です.
オープンアーキテクチャシステムにより フルデュプレックス・ブロードバンド,エラー修正技術,高速通信が可能になり,リアルタイムビデオ画像,LAN,シリアルデータをダウンリンクできる.センサーから得られる情報高スペクトル効率とデータ速度の選択性により,このシステムは複数の無人機を同じ空域周辺で操作することができます.
FIM-2450は最大50kmの射程があり,戦場の偵察やIED検出を含む拡張型UAVとUGVミッションに最適です.
周波数オプション
| 2.3Ghz | 2304 ~ 2390 MHz |
| 2.4Ghz | 2402〜2482 MHz |
| 2.5Ghz | 2500~2570 MHz |
特徴
|
|
適用:

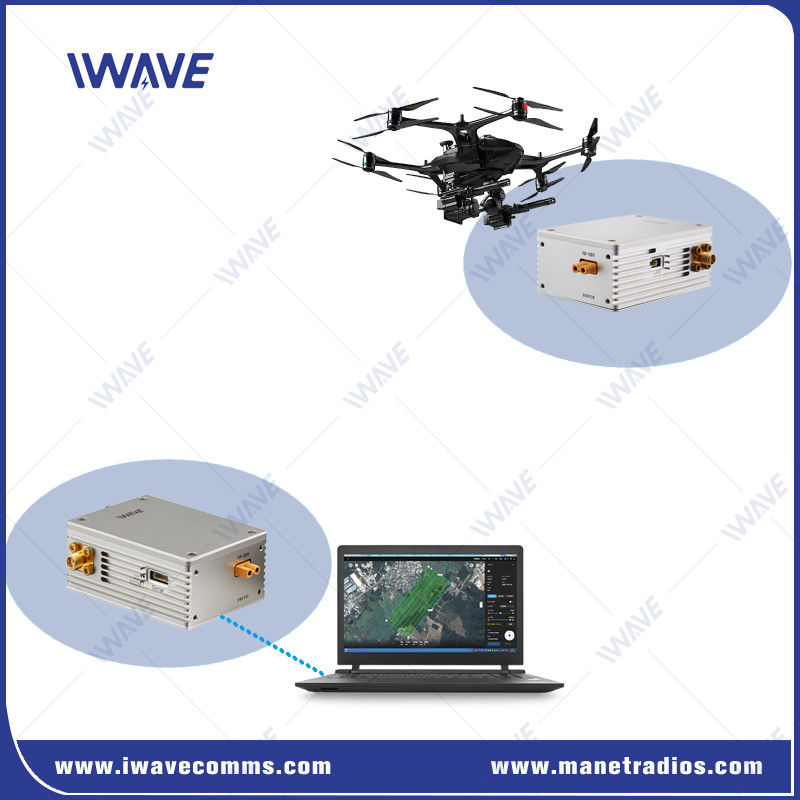

構成要素: 統合された空中送信機,地上受信機,方向アンテナ (例えば,長距離のための高利益パラボリック).
応用:
法執行: 作戦中の監視 (例えば,群衆監視,容疑者の追跡)
緊急対応: 消防,捜索,救助の空中映像
インフラストラクチャ 監視: 管道,電源線,または災害地域を検査する.
仕様
| 頻度 | 2.3Ghz | 2304 ~ 2390 MHz |
| 2.4Ghz | 2402〜2482 MHz | |
| 2.5Ghz | 2500~2570 MHz | |
| 帯域幅 | 2/4/8MHz | |
| RF パワー | 2W (Bi-Amp,各電源増幅器のピークパワー2W) | |
| 送信範囲 | 50km | |
| 送信率 |
1.5/3/6Mbps (ビデオコードストリームとシリアルデータ) 最高のビデオストリーム: 2.5Mbps |
|
| バウド率 | 115200 (調整可能) | |
| Rx 感受性 | -100/-95/-90 dBm 試聴する | |
| ワイヤレス・フォールトレランスアルゴリズム | ワイヤレスベースバンド FEC 前進エラー修正 / ビデオコーデックスーパーエラー修正 | |
| ビデオ遅延 |
暗号化の遅延 + 送信 + 解読 720P/60 < 50 ms 1080P/60 <80ms |
|
| リンクの再構築時間 | <1s | |
| モジュレーション | アップリンク QPSK/ダウンリンク QPSK | |
| ビデオ圧縮形式 | Hさん264 | |
| ビデオの色空間で | 4:2:0 (オプション4:2について | |
| 暗号化 | AES128 | |
| 開始時間 | 25ドル | |
| パワー | DC-12V (10~18V) | |
| インターフェース |
Tx と Rx のインターフェースは同じです
|
|
| インディケーター |
|
|
| 電力消費量 |
TX: 17W (最大) Rx: 6W |
|
| 温度 |
作業: -40 ~ + 85°C 保存: -55~+85°C |
|
| サイズ | Tx/Rx: 73.8 x 54 x 31 mm | |
| 体重 | Tx/Rx: 160g | |
| メタルケース設計 | CNC テクノロジー | |
| 二重アルミニウム合金殻 | ||
| 導電性アノジス機 | ||
