| ブランド名: | IWAVE |
| モデル番号: | FDM-6600 |

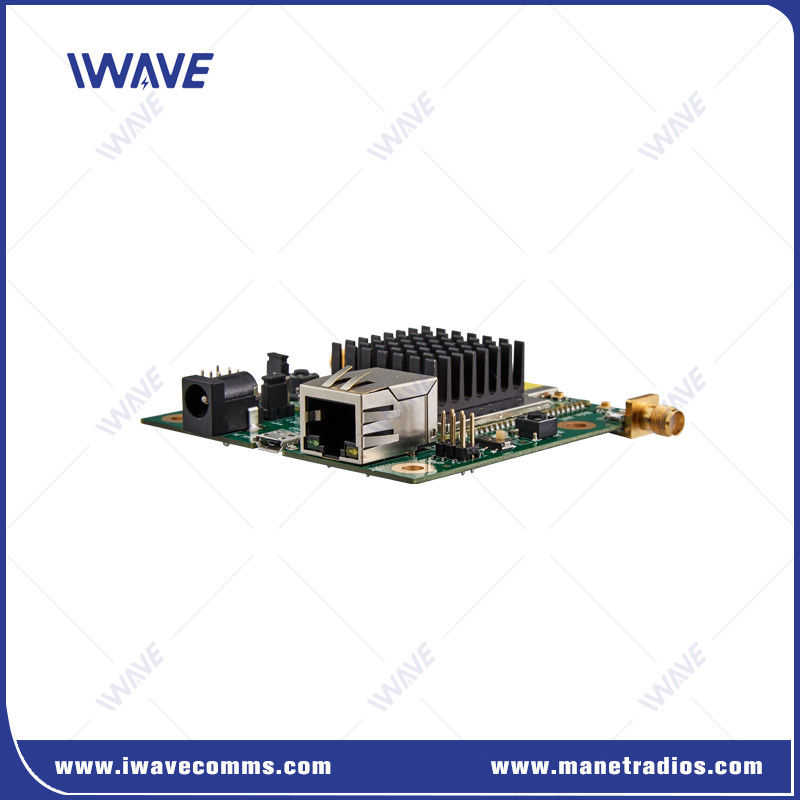

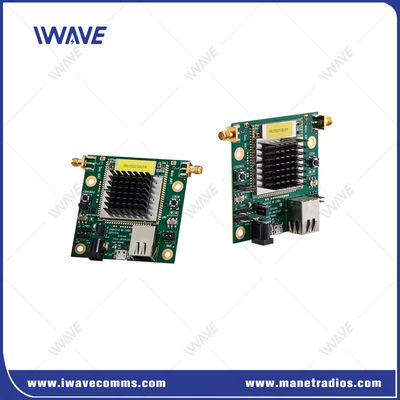

無線NLOSブロードバンドビデオデータ送信PCBモジュール
紹介
FDM-6600 無線NLOSブロードバンドビデオデータ送信PCBモジュールは,現代の産業環境の高い要求を満たすために設計された高度な通信装置です.リアルタイムデータとビデオ送信を必要とする様々なアプリケーションにシームレスで堅牢な接続を提供するように設計されていますこのデバイスは複数のネットワークワイヤレスプロトコルをサポートし,信頼性と効率的なデータ交換を保証し,あらゆる産業用装置の不可欠な部品となっています.
この製品は,標準的なネットワーク通信のためのTCP/IP,より高速で接続のないデータ配信のためのUDP,ダイナミックなIPアドレス割り当てのためのDHCPを含む,サポートされたプロトコルの一帯を誇っています.ドメイン名解析のための DNS安全なウェブアクセスのために HTTP/HTTPSプロトコルサポートの汎用性により,デバイスは既存のネットワークインフラストラクチャとシームレスに統合し,多様な運用要件を満たすことができます..
主要 な 特徴
暗号化:AES128ビット 安全なデータ転送
サポートされているプロトコル: TCP/IP,UDP,DHCP,DNS,HTTP,HTTPS
認証:MIC, CE 準拠と安全性を確保する
電源:5信頼性の高い動作を維持するために VDC
アンテナタイプ: 外部SMAコネクタ
無線NLOSブロードバンドビデオデータ送信PCBモジュールの適用
監視とセキュリティ都市の中心部,産業公園,空港,国境などの大規模な地域を監視するためのセキュリティシステムで広く使用されています.複数のカメラは,中央制御室にライブビデオフィードを送信することができます状況認識と対応能力を強化する.
放送とイベントの報道:放送業界では,ポイントツーマルチポイントの無線システムは,イベントの様々な場所 (スポーツスタジアム,コンサート,制作スタジオや放送バンにリアルタイムでの報道と生産を容易にする.
緊急対応:自然災害,事故,その他の緊急事態では ワイヤレスビデオ送信を使用して ドローン,ボディカメラ,制御センターを搭載した車両に搭載されたカメラ迅速な意思決定と調整を促す.
仕様
| 一般的 | ||
| テクノロジー | TD-LTE技術規格に基づく無線 | |
| 暗号化 | ZUC/SNOW3G/AES ((128) オプションLayer-2 | |
| データレート | 30Mbps ((アップリンクとダウンリンク) | |
| 範囲 | 10km-15km ((空から地面へ) 500m-3km ((NLOS 地から地面へ) | |
| 容量 | スター・トポロジー,ポイントから17ピント | |
| パワー | 25dBm (要求に応じて2Wまたは10W) | |
| 遅延 | 単一ホップ伝送≤30ms | |
| モジュレーション | QPSK,16QAM,64QAM | |
| アンチ・ジャム | 周波数帯間の自動跳ね方 | |
| 帯域幅 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 電力消費量 | 5ワット | |
| 電源入力 | DC5V | |
| 感受性 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 周波数帯 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800Mhz | 806〜826 MHz | |
| コムアート | ||
| 電気レベル | 2.85Vの電圧領域で,3V/3.3Vレベルに対応する | |
| コントロールデータ | TTLモード | |
| バウッド率 | 115200bps | |
| 送信モード | 通過モード | |
| 優先レベル | ネットワークポートよりも優先度が高い.信号送信がクラウクされたとき,制御データは優先度で送信されます. | |
| 注記:1送信と受信のデータはネットワークで放送されます. ネットワーク接続が成功した後,各FDM-6600ノードはシリアルデータを受信することができる. 2送信,受信,制御の区別をしたい場合は,フォーマットを自分で定義する必要があります. | ||
| インターフェイス | ||
| RF | 2 x SMA | |
| エーテルネット | 1xイーサネット | |
| コムアート | 1x COMUART | |
| パワー | DCインプット | |
| インディケーター | 3色LED | |
| メカニカル | ||
| 温度 | -40°C~+80°C | |
| 体重 | 50グラム | |
| サイズ | 7.8*10.8*2cm | |
| 安定性 | MTBF≥10000hr | |
|
|
