| ブランド名: | IWAVE |
| モデル番号: | FDM-66MN |
| MOQ: | 2PCS |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | D/P,T/T,L/C |

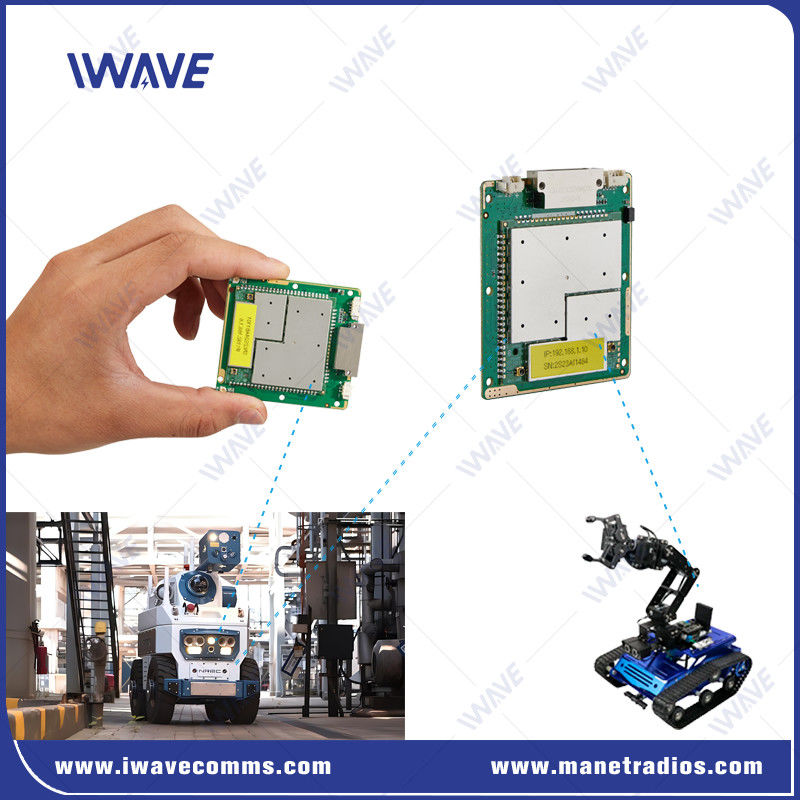

ミニチュア OEM 三帯デジタルIPとシリアル制御データリンク
についてFDM-66MNIWAVEによって設計された最先端の無線通信ソリューションで,性能向上のために成熟したSOCチップセットを使用しています.この堅牢な無線は強力なNLOS (非視線) 機能を提供します.TCP/IP/UDPデータとTTL制御信号の両方にフルデュプレックス通信を提供する.
主要な特徴:
高画質のビデオとデータ送信: IP経由でHDビデオ,データ,シリアル制御データを提供し,リアルタイムアプリケーションに最適です.
干渉防止技術: 自動周波数ホッピング (FHSS) と適応モジュレーションを組み込み,高い干渉のある困難な環境でも安定した通信を維持します.
柔軟なネットワークトポロジー: ポイント対ポイントおよびポイント対マルチポイント (スタートポロジー) の構成の両方をサポートし,さまざまな展開シナリオに汎用性を提供します.
安定したデータ送信: 信号品質に基づいてコードとモジュレーションスキームを自動的に調整し,信号条件の変動により送信ジッターの最小化.
自動電源制御: このシステムは信号強さとデータ速度の応じた出力量を自動的に調整することで,伝送品質を最適化し,通信範囲を拡大し,電力消費を削減します.
IP 上のシリアルデータ: IP 経由でシリアルポート情報を簡単に取得し,UGV (無人地上車両) 艦隊やUAV (無人航空機) の群れにおけるアプリケーションに最適です.
複数のイーサネットポート: 様々なデバイスと端末とのシームレスな統合のために3つのイーサネットポートを装備しています.
幅幅の電圧入力: 5-32V の幅広い入力電圧範囲をサポートし,多様な電源との互換性を保証します.
低遅延通信: 低レイテンシーIP通信に最適化され,最小限の遅延でリアルタイムデータ送信を保証します.
ネットワークの総合管理: 簡単に設定と管理するための WebUI を含め,ネットワーク管理ソフトウェアのサポートも含まれています.
第三者プラットフォームの統合: API アクセスを提供し,第三者の無人プラットフォームとシステムとの簡単に統合できます.
FDM-66MNは,リモートモニタリング,自動運転車,ドローン車隊などの要求の高いアプリケーションに理想的なソリューションです.最も複雑な環境でも信頼性と効率の良い操作を保証します.
インターフェース
仕様
| 一般的 | ||
| テクノロジー | TD-LTE ワイヤレス技術標準に基づくワイヤレスベース | |
| 暗号化 | ZUC/SNOW3G/AES ((128/256) オプションレイヤー-2 | |
| データレート | 30Mbps ((アップリンクとダウンリンク) | |
| システムデータ速度の適応平均分布 | ||
| 速度制限を設定するユーザをサポートする | ||
| 範囲 | 10km-15km (空から地面) 500m-3km (NLOS 地から地へ) |
|
| 容量 | 16ノード | |
| 帯域幅 | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| パワー | 25dBm±2 (要求に応じて2wまたは10w) すべてのノードは自動的に送信力を調整します |
|
| モジュレーション | QPSK,16QAM,64QAM | |
| 障害防止 | 周波数帯間の自動跳ね方 | |
| 電力消費量 | 平均: 4-4.5ワット 最大:8ワット |
|
| 電源入力 | DC5V-32V | |
| 受容器の感受性 | 敏感度 (BLER≤3%) | ||||
| 2.4GHZ | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm (((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| 周波数帯 | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800Mhz | 806〜826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| 通信モード | ユニキャスト,マルチキャスト,放送 | ||||||
| 送信モード | フルデュプレックス | ||||||
| ネットワークモード | ダイナミックルーティング | リアルタイムリンク条件に基づいてルートを自動的に更新する | |||||
| ネットワーク制御 | 国家監視 | 接続状態 /rsrp/snr/distance/アップリンクとダウンリンクのスループット | |||||
| システム管理 | WATCHDOG: システムレベルの例外をすべて識別できる,自動リセット | ||||||
| 再送信 | L1 | (AM/UM) HARQ の再送信 | |||||
| L2 | HARQの再送信 | ||||||
| RF | 2 × IPX | |
| イーサネット | 3xイーサネット | |
| シリアルポート | 2x RS232 | |
| 電源入力 | 2*電源入力 (代替) | |
| 制御データ送信 | |||||
| コマンドインターフェース | AT コマンド構成 | AT コマンドの設定のための VCOM ポート/UART および他のポートをサポートする | |||
| 設定管理 | WEBUI,API,ソフトウェアによる構成をサポートする | ||||
| 動作モード | TCP サーバモード TCP クライアントモード UDPモード UDPマルチキャスト MQTT モッドバス |
● TCP サーバとして設定された場合,シリアル ポート サーバはコンピュータ接続を待っています. ● TCP クライアントとして設定された場合,シリアルポートサーバーは,目的IPによって指定されたネットワークサーバーへの接続を積極的に開始します. ●TCPサーバー,TCPクライアント,UDP,UDPマルチキャスト,TCPサーバー/クライアント共存,MQTT |
|||
| バウド率 | 12002400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| 送信モード | 通過モード | ||||
| 議定書 | ETHERNET,IP,TCP,UDP,HTTP,ARP,ICMP,DHCP,DNS,MQTT,Modbus TCP,DLT/645 | ||||
| メカニカル | ||
| 温度 | -40°C~+80°C | |
| 体重 | 26グラム | |

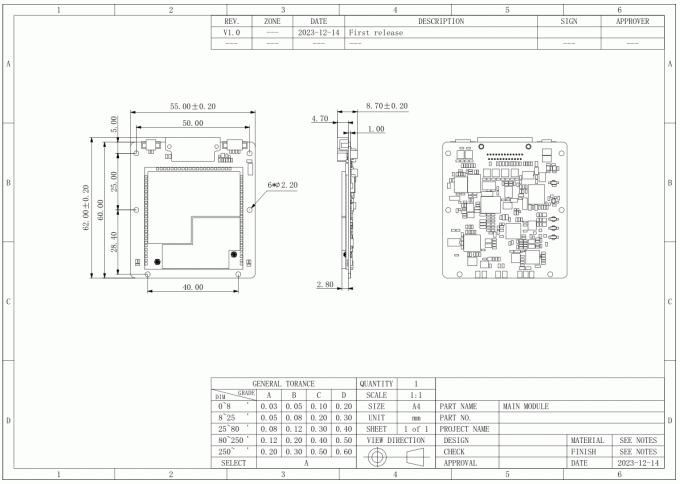

| サイズ | 60*55*5.7mm | |
| 安定性 | MTBF≥10000hr | |
|
|
| ブランド名: | IWAVE |
| モデル番号: | FDM-66MN |
| MOQ: | 2PCS |
| 価格: | negotiable |
| パッケージの詳細: | 標準の紙箱 |
| 支払条件: | D/P,T/T,L/C |

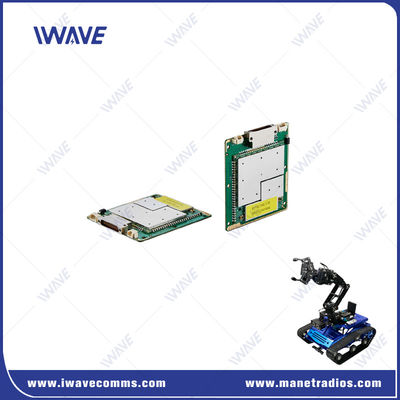

ミニチュア OEM 三帯デジタルIPとシリアル制御データリンク
