| ブランド名: | IWAVE |
| モデル番号: | FDM-6600 |
| MOQ: | 2個 |
| 価格: | negotiable |
| 配達時間: | 3-7 営業日 |
| 支払条件: | T/T |

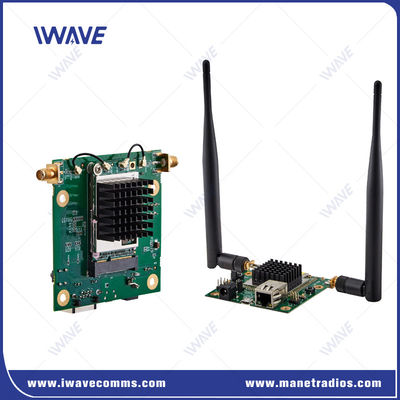

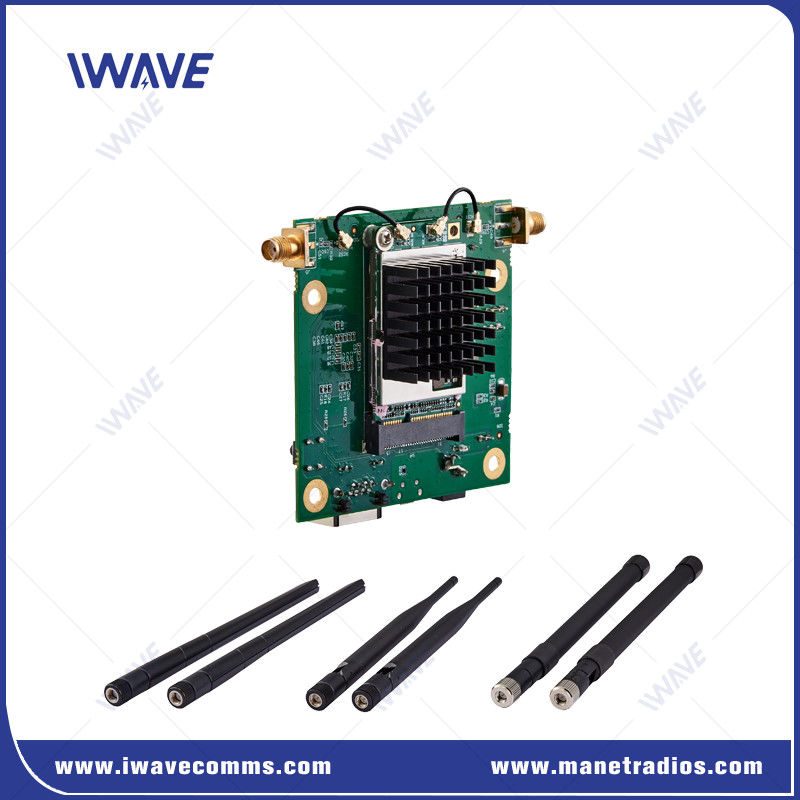

モデル:FDM-6600
MIMO ((2x2) NLOS ワイヤレスイーサネット&フルデュプレックス TTL シリアルデータリンク
紹介
についてFDM-6600IWAVEが開発したワイヤレス通信製品で,成熟したSoCチップセットを搭載している.点から点,点から多点通信の両方をサポートする.信頼性の高いデータ転送を提供
様々な用途の機能
主要 な 特徴
ノード構成:
1つのマスターノードは最大16つのサブノード帯域幅を共有する30 Mbps送受信1080Pのビデオ.
コミュニケーション基準:
デザインはTD-LTEワイヤレス通信標準OFDM(正交周波数分割複素化) とMIMO(マルチ入力マルチアウトプット) テクノロジー
キャリアの基地局に頼らずに 独立して動作する
データ送信:
両方をサポートするイーサネットフルデュプレックスTTLデータ転送
ネットワーク信号の送信よりも 制御データの送信が優先され 重要な制御コマンドが最初に処理されることを保証します
干渉防止技術:
活用する自動周波数ホッピング技術干渉に対する耐性を向上させ,システム全体の電力消費量とモジュールのサイズを大幅に削減する.
申請
FDM-6600は,以下を含む様々な用途に適しています.
監視システム: セキュリティ作戦におけるリアルタイムビデオモニタリング
放送メディア制作におけるライブビデオフィードを容易にする.
産業自動化: スマート製造の設定でデータ転送を可能にします.
詳細や特定のセクションが必要なら 教えて下さい!
仕様
| 一般的 | ||
| テクノロジー | TD-LTE技術規格に基づく無線 | |
| 暗号化 | ZUC/SNOW3G/AES ((128) オプションLayer-2 | |
| データレート | 30Mbps ((アップリンクとダウンリンク) | |
| 範囲 | 10km-15km ((空から地面へ) 500m-3km ((NLOS 地から地面へ) | |
| 容量 | スター・トポロジー,ポイントから17ピント | |
| パワー | 25dBm (要求に応じて2Wまたは10W) | |
| 遅延 | 単一ホップ伝送≤30ms | |
| モジュレーション | QPSK,16QAM,64QAM | |
| アンチ・ジャム | 周波数帯間の自動跳ね方 | |
| 帯域幅 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 電力消費量 | 5ワット | |
| 電源入力 | DC5V | |
| 感受性 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 周波数帯 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800Mhz | 806〜826 MHz | |
| コムアート | ||
| 電気レベル | 2.85Vの電圧領域で,3V/3.3Vレベルに対応する | |
| コントロールデータ | TTLモード | |
| バウッド率 | 115200bps | |
| 送信モード | 通過モード | |
| 優先レベル | ネットワークポートよりも優先度が高い.信号送信がクラウクされたとき,制御データは優先度で送信されます. | |
| 注記:1送信と受信のデータはネットワークで放送されます. ネットワーク接続が成功した後,各FDM-6600ノードはシリアルデータを受信することができる. 2送信,受信,制御の区別をしたい場合は,フォーマットを自分で定義する必要があります. |
||
| インターフェイス | ||
| RF | 2 x SMA | |
| エーテルネット | 1xイーサネット | |
| コムアート | 1x COMUART | |
| パワー | DCインプット | |
| インディケーター | 3色LED | |
| メカニカル | ||
| 温度 | -40°C~+80°C | |
| 体重 | 50グラム | |
| サイズ | 7.8*10.8*2cm | |
| 安定性 | MTBF≥10000hr | |
|
|
