| ブランド名: | IWAVE |
| モデル番号: | FDM-66MN |
| MOQ: | 2units |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | L/C、D/P、T/T |
3km ロープ ロープ ロボット 安全な無線データとビデオ
紹介
FDM-66MN Nlos 1-3km ロボットテレメトリデータとHDビデオストリーミングのための無人システムIP経由でシリアルポート情報を取得すると,1つの制御ステーションが複数のモバイルロボットを制御できます群れをなすドローン,UGV,無人車両,その他の短距離および中距離ロボットアプリケーションで使用するのに特に適しています.

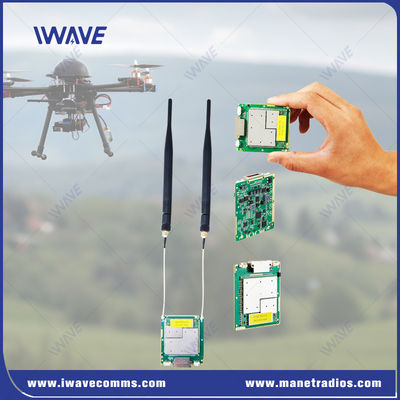

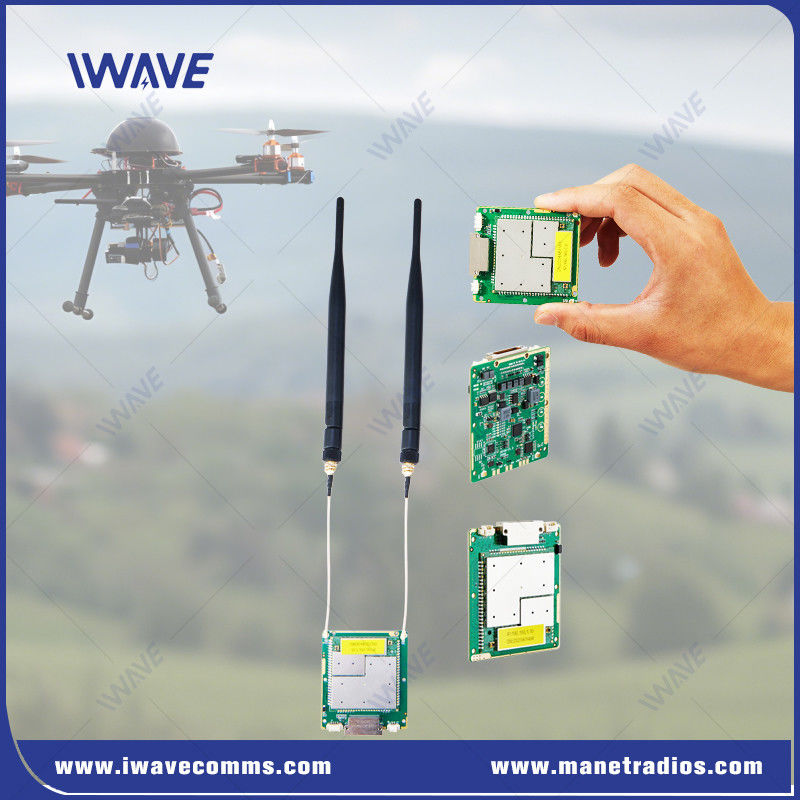

60*55*5.7mmの大きさにより,最小のOEMブロードバンドラジオモジュールであり,困難な環境での動作のために,小型無人システムへのシステム統合のための理想的な候補です.建物やトンネルを室内で検査するなど.
主要 な 特徴
スプレッドスペクトル
周波数ホッピングスプレッドスペクトル (FHSS),適応モジュレーション,適応伝送RF電力は,ノイズと干渉に対する免疫性の最良の組み合わせです.
ソフトウェア管理とWebUI
FDM-66MNは,完全なインストールベースのソフトウェアインターフェイスを使用して設定できます. WebUIは,遠隔またはローカルでパラメータを設定するために使用するためのブラウザベースの設定方法です.ネットワーク設定監視トポロジー SNR RSSI 距離など
最小のOMEラジオモジュール
FDM-66MNは超小型デジタルビデオトランシーバーで,寸法60*55*5.7mm,重量は26グラムです.ミニサイズは,小型ドローンやUGVプラットフォームなどの重量やスペースに敏感なアプリケーションに理想的です.
調節可能な送電力
ソフトウェアで選択可能な出力 -40dBmから25dBm
インターフェイスオプションの豊富なセフ
広い電源入力電圧
幅広く電源入力 DC5-32V 間違った電圧入力時に燃焼を避けるために

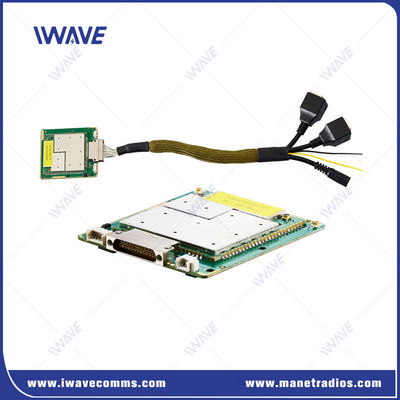

インターフェースの定義
| J30JZ 定義: | ||||||
| ピン | 名前 | ピン | 名前 | 名前 | ピン |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4 | 13 | DC VIN | 22 | ブーツ | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4 | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | DC VIN | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
適用する
FDM-66MNは,BVLoSミッション,UGV,ロボット工学,UAS,USVを含む無人アプリケーションで信頼性の高い通信のために設計された,コンパクトで軽量でソフトウェアで定義された無線リンクモジュールです.高速道路を 提供するFDM-66MNは,長距離の機能により,複数のフルHDビデオフィード,制御信号,テレメトリデータの同時高品質デュプレックス送信を可能にします.外部電源増幅器を付加した人混雑した都市部などの困難な視線外環境でも,最大20kmの距離で信頼性の高い通信を保証します..
仕様
| 一般的 | ||
| テクノロジー | TD-LTE ワイヤレス技術標準に基づくワイヤレスベース | |
| 暗号化 | ZUC/SNOW3G/AES ((128/256) オプションレイヤー-2 | |
| データレート | 30Mbps ((アップリンクとダウンリンク) | |
| システムデータ速度の適応平均分布 | ||
| 速度制限を設定するユーザをサポートする | ||
| 範囲 | 10km-15km (空から地面) 500m-3km (NLOS 地から地へ) |
|
| 容量 | 16ノード | |
| 帯域幅 | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| パワー | 25dBm±2 (要求に応じて2wまたは10w) すべてのノードは自動的に送信力を調整します |
|
| モジュレーション | QPSK,16QAM,64QAM | |
| 障害防止 | 周波数帯間の自動跳ね方 | |
| 電力消費量 | 平均: 4-4.5ワット 最大:8ワット |
|
| 電源入力 | DC5V-32V | |
| 受容器の感受性 | 敏感度 (BLER≤3%) | ||||
| 2.4GHZ | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm (((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| 周波数帯 | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800Mhz | 806〜826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| 無線 | |||||||
| 通信モード | ユニキャスト,マルチキャスト,放送 | ||||||
| 送信モード | フルデュプレックス | ||||||
| ネットワークモード | ダイナミックルーティング | リアルタイムリンク条件に基づいてルートを自動的に更新する | |||||
| ネットワーク制御 | 国家監視 | 接続状態 /rsrp/snr/distance/アップリンクとダウンリンクのスループット | |||||
| システム管理 | WATCHDOG: システムレベルの例外をすべて識別できる,自動リセット | ||||||
| 再送信 | L1 | (AM/UM) HARQ の再送信 | |||||
| L2 | HARQの再送信 | ||||||
| インターフェイス | ||
| RF | 2 × IPX | |
| イーサネット | 3xイーサネット | |
| シリアルポート | 2x RS232 | |
| 電源入力 | 2*電源入力 (代替) | |
| 制御データ送信 | |||||
| コマンドインターフェース | AT コマンド構成 | AT コマンドの設定のための VCOM ポート/UART および他のポートをサポートする | |||
| 設定管理 | WEBUI,API,ソフトウェアによる構成をサポートする | ||||
| 動作モード | TCP サーバモード TCP クライアントモード UDPモード UDPマルチキャスト MQTT モッドバス |
● TCP サーバとして設定された場合,シリアル ポート サーバはコンピュータ接続を待っています. ● TCP クライアントとして設定された場合,シリアルポートサーバーは,目的IPによって指定されたネットワークサーバーへの接続を積極的に開始します. ●TCPサーバー,TCPクライアント,UDP,UDPマルチキャスト,TCPサーバー/クライアント共存,MQTT |
|||
| バウド率 | 12002400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| 送信モード | 通過モード | ||||
| 議定書 | ETHERNET,IP,TCP,UDP,HTTP,ARP,ICMP,DHCP,DNS,MQTT,Modbus TCP,DLT/645 | ||||
| メカニカル | ||
| 温度 | -40°C~+80°C | |
| 体重 | 26グラム | |
| サイズ | 60*55*5.7mm | |
| 安定性 | MTBF≥10000hr | |
|
|
