| ブランド名: | IWAVE |
| モデル番号: | FNM-8416 |
| MOQ: | 2units |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | L/C,D/P,T/T |

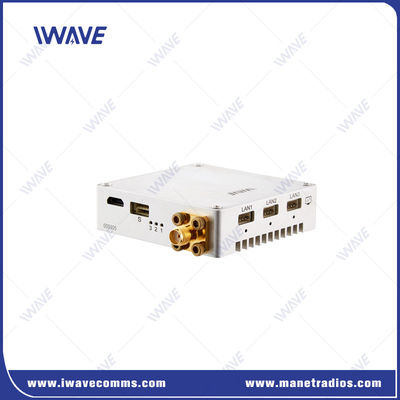

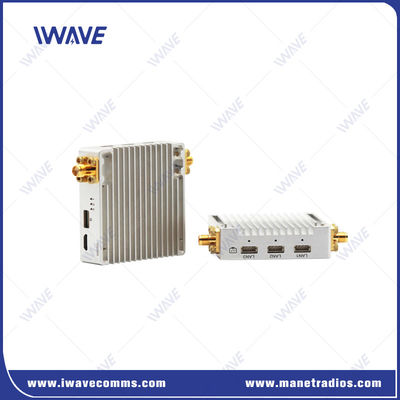

1.4GHz / 800Mhz 16km ドローンカメラ トランスミッター TCPIP と UDP 長距離 HD ビデオ
記述
FNM-8416 UAVビデオトランスミッタは,COFDM技術を使用するドローンの低遅延HDビデオ送信システムで,端から端まで暗号化されています.フルHDIPカメラのビデオリンクと 2方向のコマンドと制御データリンクを 商業用および産業用ドローンおよび自律型UAVシステムのために特別に設計されています. The Integrated Data Link System (FNM-8416) is an advanced single unit digital data link system specifically designed for providing reliable broadband communications under high-dynamics for critical UxV applications such as UAVFNM-8416の重さは 65g/2.3ozで,プライベートCOFDMプロトコルを採用し,長距離送信機能,高感度で高出力 14~16kmの空から地面までの距離.
主要 な 特徴
|
 |
低出力RFソリューション (500mw) は,高度な周波数ホッピングアルゴリズムと優れた反干渉技術を含んでおり,通信距離は最大16キロメートルです.
IWAVEチームは 周波数ホッピングのための独自のアルゴリズムとメカニズムを持っています
FNM-8416デジタルデータリンクは,稼働中に,受信信号強度RSRP,信号/ノイズ比SNRに基づいて,内部で現在のリンクを計算し評価します.ビットエラーレート SER その他の要因判断条件が満たされている場合,周波数ホッピングを行い,リストから最適な周波数点を選択します.
長距離通信における多経路の干渉を効果的に排除する
N-LOS通信は強力な無線信号を提供し,同時に干渉と盲点を克服します.
操作者の介入なしにリアルタイムで 攻撃や不正アクセスを防ぎます
FNM-8416は1.4Ghzと800MhzのデータとビデオリンクがUARTデータ入力をサポートし,3つのLANポートも搭載しています.機内PCを搭載した無人機または他の無人機プラットフォームIPカメラや他のIPのペイロード.
適用する
FNM-8416 800Mhzと1.4Ghzのデータリンクは 航空マッピングなどの産業用ドローンとUAVの プロの送信受信リンクとして設計されています航路検査と野生生物保護これは,非常に低い送信電力で,反干渉の長距離通信をサポートする,新しいRF調節技術で適用されます.
仕様
| 仕様 | ||
| 頻度 | 800Mhz | 806~826 MHz |
| 1.4Ghz | 1428~1448 MHz | |
| 帯域幅 | 8MHz | |
| RF パワー | 0.6ワット (Bi-Amp,各電源増幅器の平均電源は250MW) | |
| 送信範囲 | 800Mhz: 16km1400Mhz: 14km | |
| 送信率 | 6Mbps (ビデオストリーム,イーサネット信号,シリアルデータ共有) 最高のビデオストリーム: 2.5Mbps | |
| バウド率 | 115200bps (調整可能) | |
| Rx 感受性 | -104/-99dBm / -104/-99dBm / -99dBm / -99dBm / -99dBm / -99dBm / -99dBm | |
| 誤差許容アルゴリズム | ワイヤレスベースバンド FEC 前向きのエラー修正 | |
| ビデオ遅延 | ビデオは圧縮されず 遅延はありません | |
| リンクの再構築時間 | <1s | |
| モジュレーション | アップリンク QNSK/ダウンリンク QNSK | |
| 暗号化 | AES128 | |
| 開始時間 | 15s | |
| パワー | DC-12V (7~18V) | |
| インターフェース | 1. Tx と Rx のインターフェースは同じです 2ビデオ入力/出力:イーサネット×3 3電力入力インターフェース×1 4アンテナインターフェース: SMA×2 5. シリアル×1: (電圧:±13V(RS232), 0~3.3V(TTL) |
|
| インディケーター | 1パワー 2. イーサネット状態表示 3ワイヤレス接続設定指標 x 3 |
|
| 電力消費量 | Tx: 5WRx: 3.5W | |
| 温度 | 作業: -40 °C~+85 °C 保存: -55 °C~+85 °C | |
| サイズ | Tx/Rx: 57 x 55.5 x 15.7 mm | |
| 体重 | Tx/Rx: 65g | |
| デザイン | CNC テクノロジー | |
| 二重アルミニウム合金殻 | ||
| 導電性アノジス機 | ||
|
|
