| ブランド名: | IWAVE |
| モデル番号: | FPM-8416 |
| MOQ: | 2units |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | L/C、D/P、T/T |

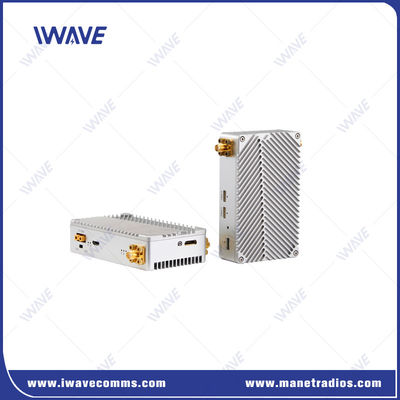

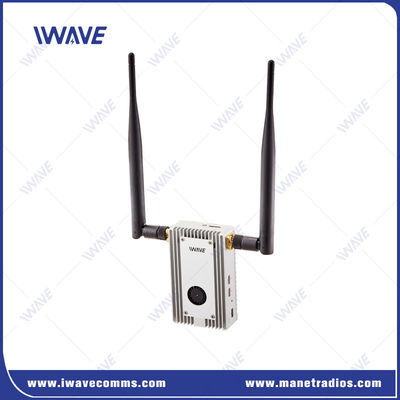

16km ドローン 送信機受信機 800Mhz と 1.4Ghz のビデオとデータ
記述
FPM-8416は軽量ドローンビデオトランスミッターで,両方向データリンクを組み込み,商業用および産業用ドローンの自動運転を可能にするために特別に設計されています.10マイルまでの距離で 無線制御とリアルタイムビデオモニタリングを可能にします.
4代目のモバイル通信のコアであるCOFDMマルチキャリアモジュレーション技術を使用して,厳しい環境でも優れたセキュリティとパフォーマンスを提供します.
主要 な 特徴
|
● 両方向制御 ● 1080P/60 の 80ms の遅延 ● 128AES 暗号化 ● HDMI と IP ビデオ 入力 出力 を サポート ● 14~16km の範囲で 1080P/60 のビデオ品質 ● 混雑した2.4Ghzを避けるために800Mhzと1.4Ghzの周波数オプション ● リアルタイム 監視 の ため に HDMI を ディスプレイ に 出す ● 14-16km 空から地面 フルHDビデオダウンリンクシステム ●CNC 機械 製 アルミ アクチュエータ ケース ● 完全 に 設定 する ● ソフトウェア で 設定 を 設定 する ● 130g の 軽量 な ドローン 専用 |
 |
堅牢 な 遠隔 通信
FPM-8416のデータリンクは フルHD動画と 2方向制御データ通信を 10マイルまで提供します
トランシーバーは,COFDM技術を用いてデモダレーションを行い,高淡化率で強いnlosリンクパフォーマンスを提供する.
SAFE LINK for Various Application (さまざまな用途のための安全なリンク)
ワイヤレス通信システムは,内部AES.128暗号化アルゴリズム (CBC) を使用して暗号化をサポートする.暗号化ブロックを回避して暗号化されていない動作モードを有効にすることができます.
厳しい 状況 に 耐える
FHSS (周波数ホッピングスペクトル) を利用し,安定したリンクを確保する.
複雑な作業シナリオでの動作を保証するために高度なアルゴリズムが使用されます.
様々な港
FPM-8416 HD画像伝送システムにはHDMIが搭載されています2つのLANポートと1つの双方向シリアルポートにより,ユーザーはフルHDビデオストリームを取得し,同時にPixhawkで飛行を制御することができます..
HDMIポートとLANポートにより ドローンはカメラの種類を 選択できます
適用する
ミニチュアサイズと重さ 130g UAVドローンビデオリンクは,小さなドローンに理想的です. それは広く警察,ファーストレスポンサー,セキュリティサービス,石油パイプラインの検査に使用されています,森林火災防止高電圧電線検査 国土安全保障 交通管理 警察技術支援部隊 特殊部隊 軍事指揮・管制所 空港 国境管制主要な事件のサポート.
仕様
| 仕様 | |||
| 頻度 | 800Mhz | 806~826 MHz | |
| 1.4Ghz | 1428~1448 MHz | ||
| 帯域幅 | 8MHz | ||
| RF パワー | 0.6ワット (Bi-Amp,0.6ワット 各電源増幅器のピークパワー) | ||
| 送信範囲 | 800Mhz: 16km1400Mhz: 14km | ||
| アンテナ | 800Mhz | TX:オムニアンテナ/長さ25cm/ 2dbiRX:オムニアンテナ/長さ60cm/6dbi | |
| 1.4Ghz | TX:オムニアンテナ/35cm長さ/3.5dbiRX:オムニアンテナ/60cm長さ/5dbi | ||
| 送信率 | 3Mbps (HDMIビデオストリーム,イーサネット信号,シリアルデータ共有) | ||
| バウド率 | 115200bps (調整可能) | ||
| 敏感性 | -106@4Mhz | ||
| ワイヤレス・フォールトレランスアルゴリズム | ワイヤレスベースバンド FEC 前進エラー修正/ビデオコーデックスーパーエラー修正 | ||
| 端から端への遅延 | 暗号化の遅延 + 送信 + 解読 720P/60 < 50 ms 1080P/60 <80ms |
||
| リンクの再構築時間 | <1s | ||
| モジュレーション | アップリンク QPSK/ダウンリンク QPSK | ||
| ビデオ圧縮 | Hさん264 | ||
| ビデオの色空間で | 4:2:0 (オプション4:2について | ||
| 暗号化 | AES128 | ||
| 開始時間 | 15s | ||
| パワー | DC12V (7~18V) | ||
| インターフェース | Tx と Rx のインターフェースは同じです ビデオ入力/出力:ミニHDMI*1 電源入力インターフェイス*1 アンテナインターフェイス:SMA*2 シリアル*1: (電圧:+-13V ((RS232), 0~3.3V ((TTL) 2) イーサネット: 100Mbps x 3 |
||
| インディケーター | パワー 無線接続設定指標 |
||
| 電力消費量 | Tx: 9W (最大) Rx: 6W | ||
| 温度 | 作業: -40 °C~+ 85 °C 保存: -55 °C~+100 °C | ||
| サイズ | Tx/Rx: 93 x 55.5 x 23.5 mm | ||
| 体重 | Tx/Rx: 130g | ||
| メタルケース設計 | CNC技術/二重アルミ合金殻 | ||
| 二重アルミニウム合金殻 | |||
| 導電性アノジス機 | |||
|
|
