| ブランド名: | IWAVE |
| モデル番号: | FDM-615PTM |
| MOQ: | 2units |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | L/C、D/P、T/T |

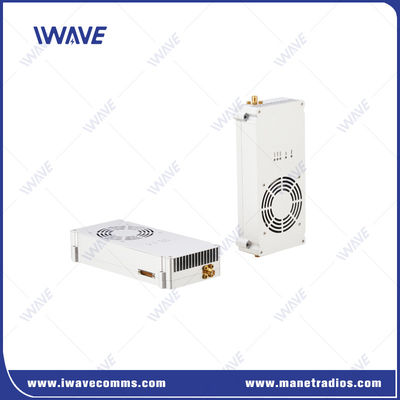

150km ロングレンジ ドローンビデオトランスミッタ HDビデオとフルデュプレックスデータ
記述
周波数ホッピングスパンドスペクトル (FHSS) は,騒音や干渉に対する免疫のために最良の選択です.
FDM-615PTMは FHSS を使用して,非常に長い距離で信頼性の高いビデオとデータを配信します.
10ワットの送信能力を持つ最小の形式要素で,非常に長い距離で堅牢なフルデュプレックスイーサネット/シリアル通信を提供しています.
APIのドキュメント,IWAVEの強力なR&Dサポートにより OEMはそれを二次開発したり このユニットを迅速かつ効率的に 自動無人プラットフォームに統合することができます
新しいダイナミック周波数選択,自動電源制御,強いNLOS能力,周波数ホッピング&超広いL帯範囲1420-1530Mhz周波数は強力な干渉とアンチジャム免疫を提供します!

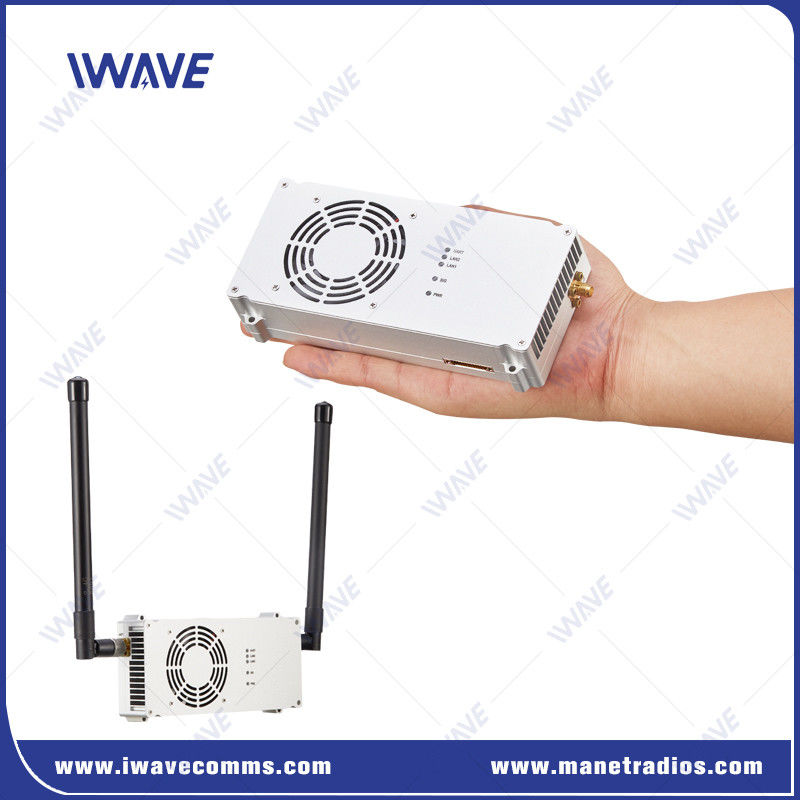

190gの重量と小さなサイズにより,FDM-615PTMはマイクロ無人プラットフォームで高品質のワイヤレスビデオとテレメトリ通信のための理想的な候補となります.
主要 な 特徴
|
 |
堅牢 な 遠距離 通信
150kmまで 透明で安定した無線信号 2dbiのファイバーガラスアンテナで
高画質のビデオ送信
距離が150kmである場合,リアルタイムデータレートは約8-12Mbpsです. 地上でのフルHD 1080P60ビデオストリーミングを取得することができます.
短時間遅延
150km の 60ms-80msof の遅延未満の機能により,何が起こっているかをライブで見たり制御したりできます. FDM-615PTM ビデオを使用して,飛行,カメラを狙ったり,ギンバルを操作するのに役立ちます.
UHF,L帯とS帯の運用
FDM-615PTMは,異なるRF環境に対応するために複数の周波数オプションを提供しています. 800MHz,1.4Ghzおよび2.4Ghz.自動周波数ホッピングスプレッドスペクトル (FHSS) は,利用可能な最良のチャンネルを選択します.必要な場合 代替チャンネルにシームレスに移動します
暗号化された送信
FDM-615PTMは AES128 を採用し ビデオを暗号化することで ビデオの受信機に 不正アクセスや 傍受を防ぐことができます
プラグ・アンド・プレイ
FDM-615PTMは,VTOL/固定翼ドローン/ヘリコプターのための双方向データ送信を備えた150kmの空から地面のフルHDビデオダウンリンクを提供しています.複雑な拘束の手続きなしで設定し,仕事を得るために設計されています
適用する
FDM-615PTMは,高速移動の大きな固定翼ドローンと,遠距離通信のためのUAVのために特別に設計されています.緊急通信と海上.
仕様
| 一般的 | ||
| テクノロジー | TD-LTE技術規格に基づく無線 | |
| 暗号化 | ZUC/SNOW3G/AES ((128) オプションLayer-2 | |
| データレート | 30Mbps ((アップリンクとダウンリンク) | |
| 範囲 | 100km-150km (空から地面) | |
| 容量 | 32ノード | |
| NLOS 範囲 | 地から地までの5〜10km | |
| RF パワー | 10ワット | |
| 遅延時間 | 端から端まで: 60ms-80ms | |
| モジュレーション | QPSK,16QAM,64QAM | |
| 遮断防止 | 自動周波数ジャンプ | |
| 帯域幅 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 感受性 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 周波数帯 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806〜826 MHz | |
| パワー | ||
| 電源入力 | DC 24V±10% | |
| 電力消費量 | 30ワット | |
| コムアート | ||
| 電気レベル | 2.85Vの電圧領域で,3V/3.3Vレベルに対応する | |
| コントロールデータ | TTLモード | |
| バウッド率 | 115200bps | |
| 送信モード | 通過モード | |
| 優先レベル | ネットワークポートより優先度が高い.信号送信が終了すると,制御データは優先度で送信されます. | |
| 注:l 送信と受信はネットワークで放送されます. ネットワーク接続が成功すると,各FDM-615PTMノードはシリアルデータを受信できます.l 送信と受信を区別したい場合は,受信と管理形式を自分で定義する必要があります. | ||

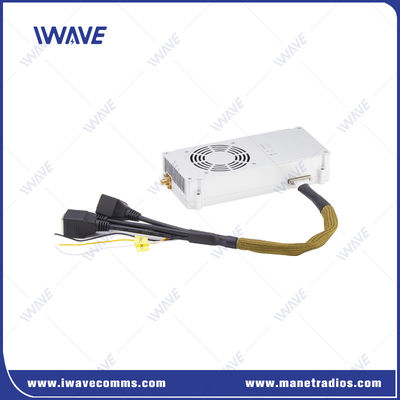

| インターフェイス | ||
| RF | 2 x SMA | |
| イーサネット | 1xJ30 | |
| コムアート | 1xJ30 | |
| パワー | 1xJ30 | |
| デバッグ | 1xJ30 | |
|
|
