| ブランド名: | IWAVE |
| モデル番号: | FDM-6802PTM |
| MOQ: | 2units |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | L/C、D/P、T/T |

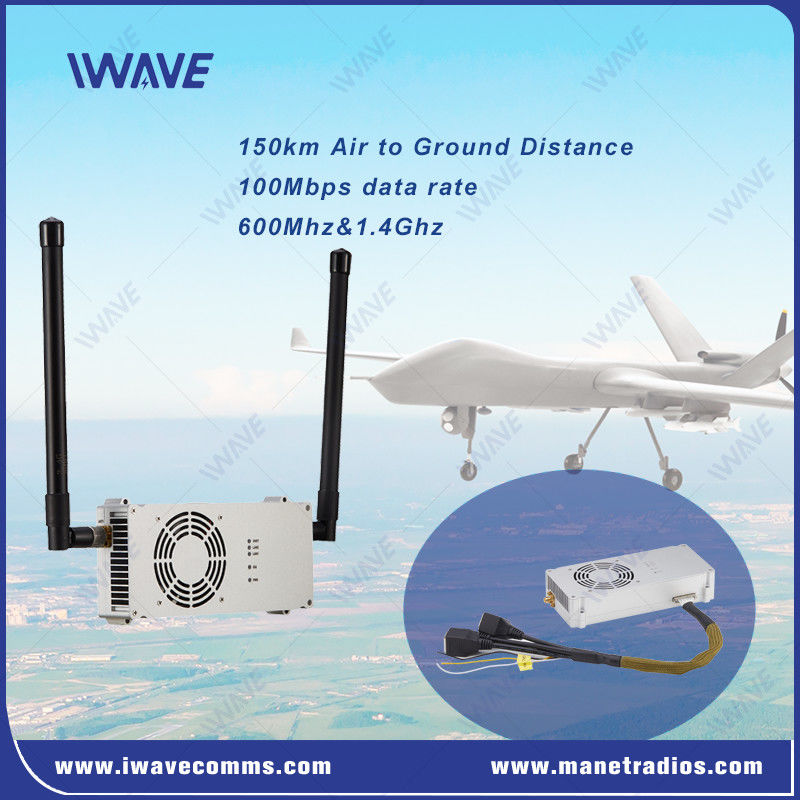

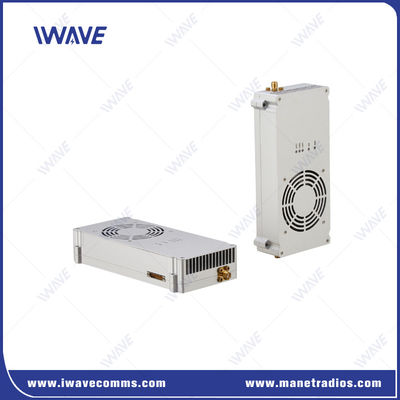

100Mbps 150km ロングレンジ ドローン ビデオと制御データトランスミッター
記述
についてFDM-615PTM信頼性の高いワイヤレス通信ソリューションを提供しています固定翼ドローンそしてヘリコプターリアルタイムのHDビデオとTTLデータ転送を可能にします.空からの監視,捜索・救助,または遠隔監視このシステムは,ミッションの成功に必要な接続性を提供します. これは,高速移動中に150kmの固定翼ドローン/ヘリコプター/車両のビデオダウンリンクのために特別に設計されています.
スマートアンテナ MIMO メーカーFDM-6810PTM100Mbpsの転送速度でリアルタイムHDビデオとブロードバンドイーサネット接続を提供する.
主要 な 特徴
|
|
テクノロジー の 利点
FDM-6810PTMキャリアアグリゲーション技術を採用するCA技術で,2つの20MHz帯域幅のキャリアを組み合わせて40MHzのワイヤレスキャリア帯域幅を達成できますアップリンクとダウンリンクの伝送速度を効果的に改善するワイヤレストランスミッションシステムの強さと環境適応性を向上させる.
1. より大きな総帯域幅をサポートし,20MHz+20MHzキャリアアグリゲーションをサポートし,データ送信ピークレートは100Mbpsを超えています.
2. 継続的なキャリアアグリゲーションと非継続的なキャリアアグリゲーションをサポートし,より柔軟です.
3異なる帯域幅のキャリアアグリゲーションをサポートし,キャリアアグリゲーションの帯域幅を調整することができます.
環境の干渉と利用可能なスペクトル資源によって 異なるシナリオに適応しやすくします
4異なるキャリアで再送信して,単一のキャリアが干渉された後にデータ中断を避ける.
5周波数ホッピングをサポートし,より効率的に干渉のないキャリアを見つけます.
応用:
空中監視:国境,自然災害,または重要なインフラなどの広大な地域を監視するために使用される固定翼ドローンやヘリコプターのリアルタイムビデオダウンリンク.
リモートモニタリングと検査: 電源線検査,パイプライン監視,ビデオとデータが長距離で送信される環境モニタリングに最適です.
捜索救助作戦:低遅延のビデオとTTLデータは,第一対応者にとって完璧なツールとなり,遠隔地や災害被害地域での状況のリアルタイム認識を提供します.
防衛とセキュリティ: 軍事および法執行アプリケーションにとって不可欠であり,安全な通信と戦術作戦のためのライブHDビデオを送信する機能の両方を提供します.
農業モニタリング: 精密農業のために,ドローンやヘリコプターを使用して,大きな農業畑をモニタリングし,作物管理のためのビデオフィードバックとテレメトリデータの両方を提供します.
仕様
|
一般的 |
無線 |
|||
|
テクノロジー |
TD-LTE技術規格に基づく無線 |
コミュニケーション |
1T1R |
|
|
ビデオ 送信 |
1080p HDビデオ送信,H.264/H.265適応性 |
IPデータ送信 |
IP パケットに基づくデータ送信をサポート |
|
|
暗号化 |
ZUC/SNOW3G/AES ((128) 選択的な層2 |
データリンク |
フルデュプレックス通信 |
|
|
データレート |
最大100Mbps (アップリンクとダウンリンク) |
上下比 |
2D3U/3D2U/4D1U/1D4U |
|
|
範囲 |
UGV: 5-10KM 地から地へ (LOS) |
自動復元チェーン |
接続障害の後に自動的に接続を再構築/接続障害の後にネットワークを再展開 |
|
|
容量 |
64ノード |
感受性 |
||
|
MIMO |
2x2 MIMO |
1.4GHZ |
20 MHz |
-102dBm |
|
送電力 |
10ワット |
10 MHz |
-100dBm |
|
|
遅延時間 |
空中インターフェース遅延<30ms |
5 MHz |
-96dBm |
|
|
モジュレーション |
QPSK,16QAM,64QAM |
600 MHz |
20 MHz |
-102dBm |
|
障害防止 |
周波数ホッピングと適応モジュレーション |
10 MHz |
-100dBm |
|
|
帯域幅 |
1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz/40Mhz |
5 MHz |
-96dBm |
|
|
電力消費量 |
30ワット |
頻度オプション |
||
|
電源入力 |
DC24V-DC27V |
1.4Ghz |
1420Mhzから1530MHz |
|
|
サイズ |
86*120*24.2mm |
600Mhz |
634Mhzから674Mhz |
|
|
メカニカル |
||
|
作業温度 |
-20°C~+55°C |
|
|
サイズ |
130*100*25mm ((アンテナは含まれていません) |
|
|
体重 |
273g |
|
|
インターフェイス |
||
|
RF |
2 x SMA |
|
|
エーテルネット |
1xイーサネット |
|
|
コムアート |
3xシリアルポート |
1. DEBUG シリアルポート |
|
パワー |
1xDCインプット |
DC24V-27V |
|
コマンドインターフェース |
AT コマンド構成 |
AT コマンドの設定のための API/HTTP/UART |
|
設定管理 |
WEBUI,API,管理ソフトウェアによる構成をサポートする |
|
|
動作モード |
TCP サーバモード |
TCP サーバとして設定すると,シリアルポート サーバはコンピュータ接続を待っています.
TCP クライアントとして設定されたとき,シリアルポートサーバは,目的IPによって指定されたネットワークサーバーへの接続を積極的に開始します.
lTCPサーバー,TCPクライアント,UDP,UDPマルチキャスト,TCPサーバー/クライアント共存,MQTT
|
|
バウッド率 |
12002400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
議定書 |
ETHERNET,IP,TCP,UDP,HTTP,ARP,ICMP,DHCP,DNS,MQTT,Modbus TCP,DLT/645 パススルーモード |
|
|
システム管理 |
WATCHDOG機能をサポートし,すべてのシステムレベルの例外を識別し,自動的にリセットすることができます |
|
|
|
