| ブランド名: | IWAVE |
| モデル番号: | FDM-660X |
| MOQ: | 2 |
| 価格: | negotiable |
| 配達時間: | 5〜10日間 |
| 支払条件: | T/T、L/C、D/P |

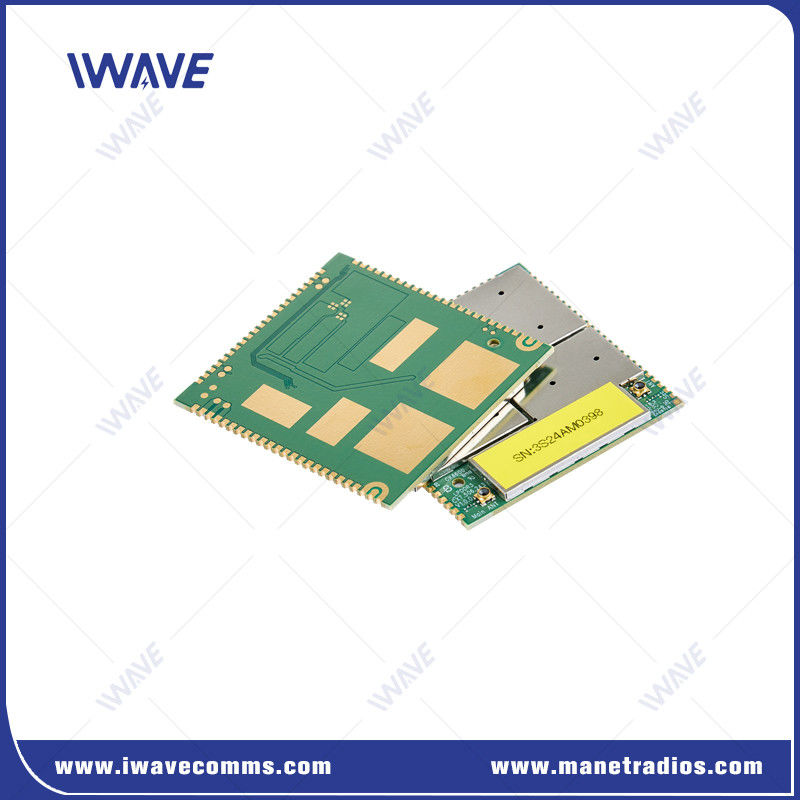

周波数ホッピングのスペクトル分布を持つ長距離無線電波電視測量モジュール
紹介
ワイヤレス SoC IP ソリューション UAV,ドローン,UGV,ロボティクスerformanceは多経路免疫を 印象的な距離で 迅速で一貫した処理結果!
FDM-660Xデジタルデータリンクは,複雑なデータ密集型アプリケーションに必要な帯域幅と範囲を提供するミニチュアOEM三帯800Mhz+1.4Ghz+2.4GHzのワイヤレスソリューションです.FDM-660Xは,FHSSを搭載し,強力なRF性能を達成する小型で軽量で頑丈なデザインにより,FDM-660X PTMP SoC モジュールは,サイズに敏感なアプリケーションに理想的な候補者になります.FDM-660Xの長距離機能により,高品質の無線ビデオとテレメトリ通信が可能.
利点無線 SoC IP ソリューション(FDM-660X)
柔軟な周波数サポート:FDM-660Xは800MHz,1.4GHz,2.4GHz帯で動作し,合計120MHzのスペクトルをカバーする.また,周波数ホッピングスプレッドスペクトル (FHSS) を搭載し,干渉のリスクを軽減する..
障害防止と干渉緩和の強化OFDMとMIMO技術と適応モジュレーションを用いて,これらの無線電は,困難で干渉が高い環境でも最適な性能を保つように設計されています.
カスタマイズできるチャンネルオプション:FDM-660Xは,ユーザが様々なチャネル帯域幅から選択できるようにする (1.43, 5, 10 または 20 MHz) のデータ処理を,より少ないデータ処理量によって,より長い範囲で利用できます.
通信範囲を拡大する実際の応用で示されたように,FDM-660X20kmまでの信頼性の高い接続性があり,長距離通信に適しています.
最低遅延:超信頼性の高い低遅延チャンネル (URLLC) を搭載し,FDM-660X低レイテンシー通信を保証します ビデオデータをコマンドと制御信号から分離し ビデオの不間断とロボット工学のスムーズな操作を保証します
無線ローミング:衝突防止技術で装備され,FDM-660X自動移動ロボット (AMR) や四足ロボットなどの高速移動する地面ロボットに安定した接続を保証します.
仕様無線 SoC IP ソリューション
| 送信する | マスター制御モジュールの画像取得装置,データ取得とコーディング用 | カメラ |
| メイン制御モジュールはUSBまたはHSICインターフェースを通じてFD-610Xに暗号化されたデータを送信 | 物理的なインターフェース USB/HISC,ネットワークカードに論理的に仮想 | |
| FD-610Xは 暗号化された画像データを 接着端へ送ります | ||
| 受け取る | FD-610Xの受信端は 暗号化された画像データを受信し 透明な方法で 主制御モジュールに送信します | |
| FD-610Xは,USBまたはHSICインターフェースでメイン制御モジュールにデータを送信します. | 物理的なインターフェース USB/HISC,ネットワークカードに論理的に仮想 | |
| 主制御モジュールはデータを受け取った後,画像の解読と表示を実行する. | ||
| PCB サイズ | 43.40*45.00*3.00mm | |
| RF | 頻度 | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz 1427.9-1467.9MHz | ||
| 800Mhz: 806-826 MHz | ||
| RF パワー | 25dBm | |
| 敏感性 (アクセス) |
2.4Ghz ((24415チャンネル) 20Mhz:99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
アクセス |
| 1.4Ghz ((14379チャンネル) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
アクセス | |
| 800Mhz ((8160チャンネル) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
アクセス | |
| インターフェース | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 高速 | |
| アメリカ | USB 2.0 高速 | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| アンテナ | 2 |
よくある質問
1周波数については,テストのために2.4GHzを使用します. しかし,我々はアンテナを正しいものに変更した場合,我々は遅かれ早かれ周波数帯を1.4Gまたは800Mhzに切り替えることができます.このユニットにはPAがない.
もちろん サポート
2PAボードなしで試用サンプルだけ購入すると,どの範囲が得られるでしょう.そして後でPAを追加することは可能ですか?
どの範囲の標本が必要ですか?
リンクモジュールの範囲は1~150kmです. PAを後で追加することもできます. 最低15kmと最大150kmのモジュールコストは異なります.
このモジュールは,信号を拡大するために10ワットPAで150km以上信号を転送することができます.PAなしでは,送信範囲はほぼ10~15kmです.
15kmの範囲のモジュールを購入すると,その範囲はほぼ15~17kmの範囲になります. 信号強さと反干渉の能力は大きく増加します.
|
|
