| ブランド名: | IWAVE |
| モデル番号: | FDM-660X |
| MOQ: | 2 |
| 価格: | negotiable |
| 配達時間: | 5〜10日間 |
| 支払条件: | T/T、L/C、D/P |

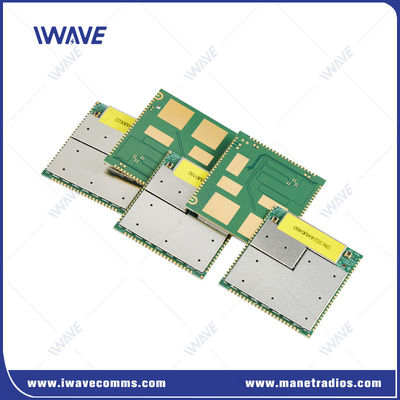

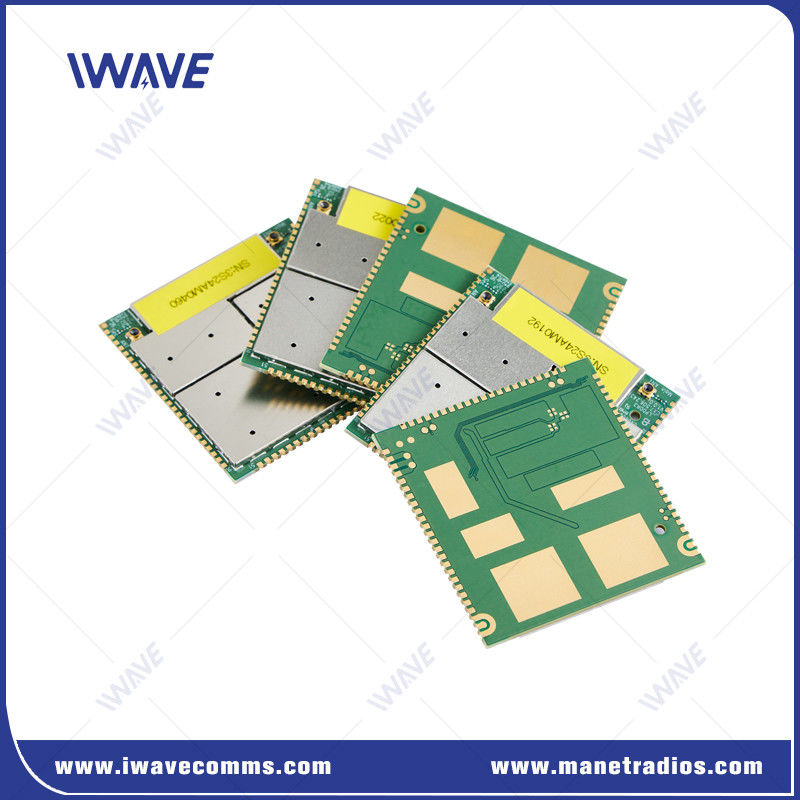

周波数ホッピングのスペクトル分布を持つ長距離無線電波電視測量モジュール
紹介
FDM-660Xは,コンパクトな200MW IP PtMPデバイスで,長距離通信と高速データ通信のための最適化されています.10Wモデルなどのより高い電源配置で,PAは100-150kmの無線リンクに達します..
このシステムはFPGAアーキテクチャを活用し,マルチ波形機能,超幅帯操作,スタートポロジーで高速周波数ホッピングをサポートする.様々な構成でデータとビデオの転送の両方を処理することができますポイントからポイント,ポイントからマルチポイント,マルチポイントからマルチポイントのセットアップを含む.
利点テレメトリモジュール(FDM-660X)
長時間NLOS送信:地上のシステムとの間の視線外 (NLOS) の条件で500mから3kmまでの距離で安定した通信が可能である.
高速移動のサポート:FDM-660Xは300km/hまでの速度でも安定した通信リンクを維持し,高速プラットフォームに最適です.
高出力:アップリンクとダウンリンクのスピードは80Mbpsから100Mbpsの間で同時に達成され,要求の高いアプリケーションに高いデータ転送速度を保証します.
パワー自調:この装置は,リアルタイムチャネル条件に基づいて送信と受信力を自動的に調整し,エネルギー消費を最適化し,ネットワーク全体の干渉を削減します.
テレメトリモジュールの仕様
| 送信する | マスター制御モジュールの画像取得装置,データ取得とコーディング用 | カメラ |
| メイン制御モジュールはUSBまたはHSICインターフェースを通じてFD-610Xに暗号化されたデータを送信 | 物理的なインターフェース USB/HISC,ネットワークカードに論理的に仮想 | |
| FD-610Xは 暗号化された画像データを 接着端へ送ります | ||
| 受け取る | FD-610Xの受信端は 暗号化された画像データを受信し 透明な方法で 主制御モジュールに送信します | |
| FD-610Xは,USBまたはHSICインターフェースでメイン制御モジュールにデータを送信します. | 物理的なインターフェース USB/HISC,ネットワークカードに論理的に仮想 | |
| 主制御モジュールはデータを受け取った後,画像の解読と表示を実行する. | ||
| PCB サイズ | 43.40*45.00*3.00mm | |
| RF | 頻度 | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz 1427.9-1467.9MHz | ||
| 800Mhz: 806-826 MHz | ||
| RF パワー | 25dBm | |
| 敏感性 (アクセス) |
2.4Ghz ((24415チャンネル) 20Mhz:99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
アクセス |
| 1.4Ghz ((14379チャンネル) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
アクセス | |
| 800Mhz ((8160チャンネル) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
アクセス | |
| インターフェース | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 高速 | |
| アメリカ | USB 2.0 高速 | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| アンテナ | 2 |
よくある質問
1モジュールはどれだけの電流を吸うの?
電力消費量は約4Wです
電流は電源電圧で割った電力消費に等しい
12ボルトの電源を使っている場合は,
2150kmの送信範囲の 無線ビデオデータモジュールが必要です どちらの周波数帯が良いですか?
周波数帯には2つのバージョンがあります
第1バージョンの周波数帯は1420MHzから1530MHzで,FHSSには110Mhzの周波数幅があります.
第2バージョンの周波数帯は806MHzから826MHzまたは1420MHz~1530MHzで,FHSSの周波数幅は20Mhzまたは40Mhzのみである.
信号が弱く 干渉されたときに より頻繁なポイントを 提供できるので 1 番目のバージョンを選択することを エンジニアが勧めました
|
|
