| ブランド名: | IWAVE |
| モデル番号: | FDM-660X |
| MOQ: | 2 |
| 価格: | negotiable |
| 配達時間: | 5〜10日間 |
| 支払条件: | T/T、L/C、D/P |

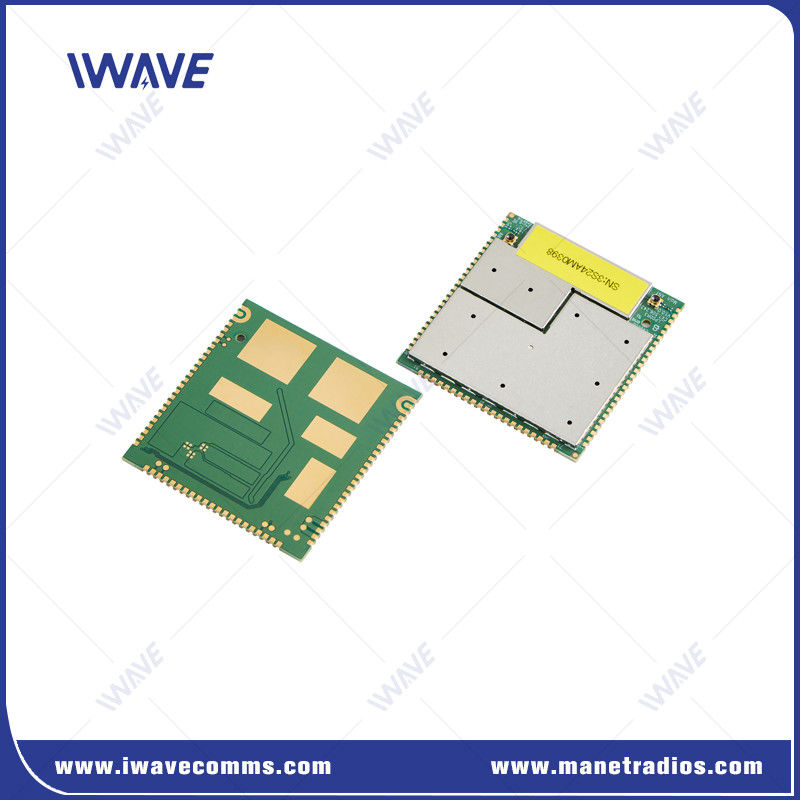

TDD OFDM 双方向無線ビデオデータ RC制御リンク SDR モジュールボード
紹介
高速の周波数ホッピングを活用して FDM-6800は 困難な環境でも優れています幅広い用途に最適です人工・無人機を含む 商業用・戦術用
IWAVEは産業用レベルの 無線ネットワークソリューションの開発に特化した ロボットシステムのためのメッシュとポイントツーマルチポイント技術に焦点を当てています遠距離無線ラジオは様々な用途のために設計されていますUAV,UGV,AMR,移動ロボット,接続されたチーム,政府/防衛部門を含む.IWAVEは,無人システムで適応可能な通信ネットワークを構築することで,ユーザが複雑な課題に対処できるようにします.
利点SDR モジュール(FDM-660X)
|
マスター・スレーブサポート:1つのマスターノードでは32スレーブノード 空から地面への通信n:最大20kmのワイヤレスビデオ,MAVLink,テレメトリデータ送信を可能にします. 視線外 (NLOS) 送信:NLOS環境では1〜3km以上の移動通信 干渉防止特徴 周波数帯内および周波数帯間での周波数ホッピングスプレッドスペクトル (FHSS) の干渉耐性 トライ...バンドサポート: 選択可能な周波数帯800 MHz と 1.4 GHz そして2.4Ghz. 汎用インターフェース:RJ45,TTL,RS232,RS485,RS422およびSBUS (カスタマイズ可能) を含む. ソフトウェアで定義されたラジオ (SDR):直感的なウェブページベースの操作により,使いやすさと管理が可能です. ネットワークモニタリングソフトSNR,RSSI,ノードトポロジー,ノード間の距離のリアルタイムモニタリング |
 |
テレメトリモジュールの仕様
| 送信する | マスター制御モジュールの画像取得装置,データ取得とコーディング用 | カメラ |
| メイン制御モジュールはUSBまたはHSICインターフェースを通じてFD-610Xに暗号化されたデータを送信 | 物理的なインターフェース USB/HISC,ネットワークカードに論理的に仮想 | |
| FD-610Xは 暗号化された画像データを 接着端へ送ります | ||
| 受け取る | FD-610Xの受信端は 暗号化された画像データを受信し 透明な方法で 主制御モジュールに送信します | |
| FD-610Xは,USBまたはHSICインターフェースでメイン制御モジュールにデータを送信します. | 物理的なインターフェース USB/HISC,ネットワークカードに論理的に仮想 | |
| 主制御モジュールはデータを受け取った後,画像の解読と表示を実行する. | ||

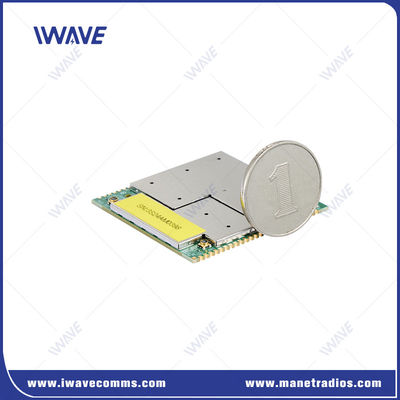

| PCB サイズ | 43.40*45.00*3.00mm | |
| RF | 頻度 | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz 1427.9-1467.9MHz | ||
| 800Mhz: 806-826 MHz | ||
| RF パワー | 25dBm | |
| 敏感性 (アクセス) |
2.4Ghz ((24415チャンネル) 20Mhz:99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
アクセス |
| 1.4Ghz ((14379チャンネル) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
アクセス | |
| 800Mhz ((8160チャンネル) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
アクセス | |
| インターフェース | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 高速 | |
| アメリカ | USB 2.0 高速 | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| アンテナ | 2 |
よくある質問
1モジュールはどれだけの電流を吸うの?
電力消費量は約4Wです
電流は電源電圧で割った電力消費に等しい
12ボルトの電源を使っている場合は,
2150kmの送信範囲の 無線ビデオデータモジュールが必要です どちらの周波数帯が良いですか?
周波数帯には2つのバージョンがあります
第1バージョンの周波数帯は1420MHzから1530MHzで,FHSSには110Mhzの周波数幅があります.
第2バージョンの周波数帯は806MHzから826MHzまたは1420MHz~1530MHzで,FHSSの周波数幅は20Mhzまたは40Mhzのみである.
信号が弱く 干渉されたときに より頻繁なポイントを 提供できるので 1 番目のバージョンを選択することを エンジニアが勧めました
|
|
