| ブランド名: | IWAVE |
| モデル番号: | FDM-66MN |
| MOQ: | 2PCS |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | D/P,T/T,L/C |

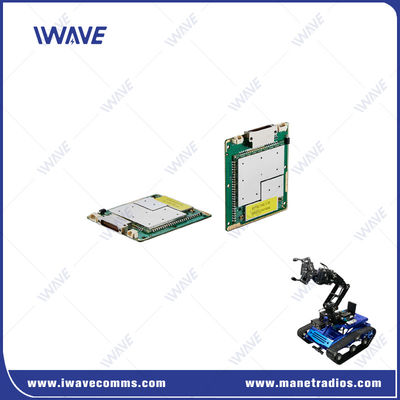

超軽量OEMデジタルIPデータリンク ビデオ送信
についてFDM-66MNIWAVEが設計した最先端の無線通信ソリューションで,性能向上のために成熟したSOCチップセットを使用しています.この堅牢な無線は強力なNLOS (非視線) 機能を提供します.TCP/IP/UDPデータとTTL制御信号の両方にフルデュプレックス通信を提供する.

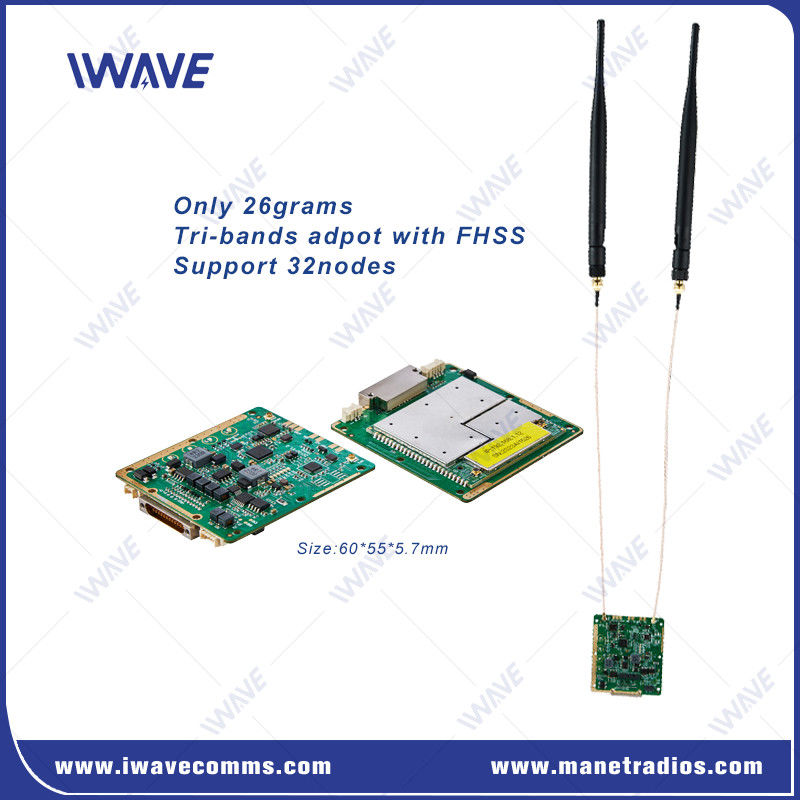

FDM-66MNは超小型デジタルビデオトランシーバーで,寸法60*55*5.7mm,重量は26グラムです.ミニサイズは,小型ドローンやUGVプラットフォームなどの重量やスペースに敏感なアプリケーションに理想的です.主要な特徴:
安定したデータ送信能力信号の質に応じてコードとモジュレーションメカニズムを自動的に切り替えるためのコード化適応技術を使用し,信号が変化するにつれて伝達速度の大きな振動を避ける.
IP ベースのHD ビデオ,データ,シリアル制御データ
自動周波数ホッピング技術 (FHSS) と反干渉のための適応式調節
サポートポイントからポイントへ,ポイントから複数のポイントへ (星のトポロジー)
3*様々な端末を統合するためのEthernetポート
大電圧入力 DV5-32V
低遅延 IP 通信
FDM-66MNは,リモートモニタリング,自動運転車,ドローン車隊などの要求の高いアプリケーションに理想的なソリューションです.最も複雑な環境でも信頼性と効率の良い操作を保証します.
インターフェース
仕様
| 一般的 | ||
| テクノロジー | TD-LTE ワイヤレス技術標準に基づくワイヤレスベース | |
| 暗号化 | ZUC/SNOW3G/AES ((128/256) オプションレイヤー-2 | |
| データレート | 30Mbps ((アップリンクとダウンリンク) | |
| システムデータ速度の適応平均分布 | ||
| 速度制限を設定するユーザをサポートする | ||
| 範囲 | 10km-15km (空から地面) 500m-3km (NLOS 地から地へ) |
|
| 容量 | 16ノード | |
| 帯域幅 | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| パワー | 25dBm±2 (要求に応じて2wまたは10w) すべてのノードは自動的に送信力を調整します |
|
| モジュレーション | QPSK,16QAM,64QAM | |
| 障害防止 | 周波数帯間の自動跳ね方 | |
| 電力消費量 | 平均: 4-4.5ワット 最大:8ワット |
|
| 電源入力 | DC5V-32V | |
| 受容器の感受性 | 敏感度 (BLER≤3%) | ||||
| 2.4GHZ | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm (((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| 周波数帯 | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800Mhz | 806〜826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| 通信モード | ユニキャスト,マルチキャスト,放送 | ||||||
| 送信モード | フルデュプレックス | ||||||
| ネットワークモード | ダイナミックルーティング | リアルタイムリンク条件に基づいてルートを自動的に更新する | |||||
| ネットワーク制御 | 国家監視 | 接続状態 /rsrp/snr/distance/アップリンクとダウンリンクのスループット | |||||
| システム管理 | WATCHDOG: システムレベルの例外をすべて識別できる,自動リセット | ||||||
| 再送信 | L1 | (AM/UM) HARQ の再送信 | |||||
| L2 | HARQの再送信 | ||||||
| RF | 2 × IPX | |
| イーサネット | 3xイーサネット | |
| シリアルポート | 2x RS232 | |
| 電源入力 | 2*電源入力 (代替) | |
| 制御データ送信 | |||||
| コマンドインターフェース | AT コマンド構成 | AT コマンドの設定のための VCOM ポート/UART および他のポートをサポートする | |||
| 設定管理 | WEBUI,API,ソフトウェアによる構成をサポートする | ||||
| 動作モード | TCP サーバモード TCP クライアントモード UDPモード UDPマルチキャスト MQTT モッドバス |
● TCP サーバとして設定された場合,シリアル ポート サーバはコンピュータ接続を待っています. ● TCP クライアントとして設定された場合,シリアルポートサーバーは,目的IPによって指定されたネットワークサーバーへの接続を積極的に開始します. ●TCPサーバー,TCPクライアント,UDP,UDPマルチキャスト,TCPサーバー/クライアント共存,MQTT |
|||
| バウド率 | 12002400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| 送信モード | 通過モード | ||||
| 議定書 | ETHERNET,IP,TCP,UDP,HTTP,ARP,ICMP,DHCP,DNS,MQTT,Modbus TCP,DLT/645 | ||||
| メカニカル | ||
| 温度 | -40°C~+80°C | |
| 体重 | 26グラム | |
| サイズ | 60*55*5.7mm | |
| 安定性 | MTBF≥10000hr | |
|
|
