| ブランド名: | IWAVE |
| モデル番号: | FDM-615PTM |
| MOQ: | 2units |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | L/C、D/P、T/T |

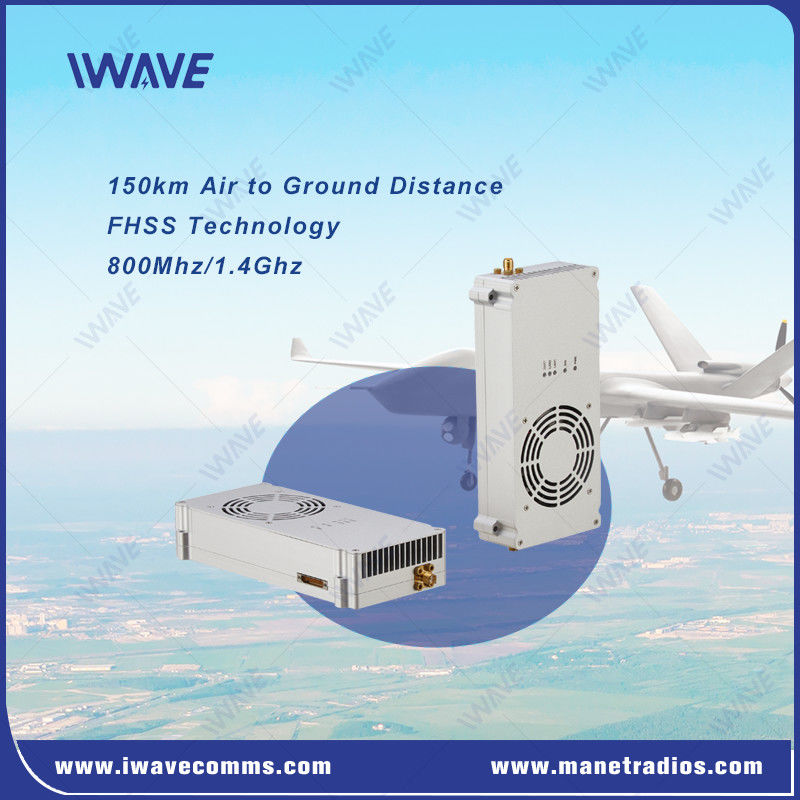

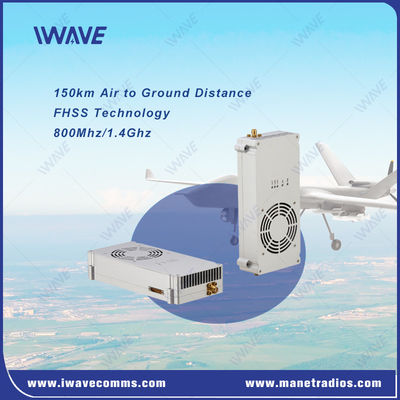

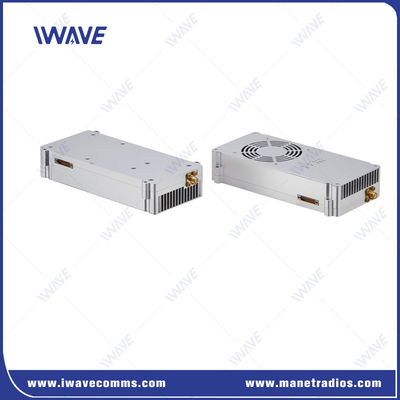

FHSS 遠距離用ドローンのための無線高画質ビデオトランスミッター
記述
新しいダイナミック周波数選択,自動電源制御,強いNLOS能力,周波数ホッピング&超広いL帯範囲1420-1530Mhz周波数は強力な干渉とアンチジャム免疫を提供します!
主要 な 特徴
|
 |
適用する
海上運航:海上監視と監視のためのビデオとテレメトリ
監視:フルHDビデオは 遠隔地のセキュリティと監視のためです
無人機プラットフォーム:無人陸上,空中,または海上プラットフォームへの統合
仕様
| 一般的 | ||
| テクノロジー | TD-LTE技術規格に基づく無線 | |
| 暗号化 | ZUC/SNOW3G/AES ((128) オプションLayer-2 | |
| データレート | 30Mbps ((アップリンクとダウンリンク) | |
| 範囲 | 100km-150km (空から地面) | |
| 容量 | 32ノード | |
| NLOS 範囲 | 地から地までの5〜10km | |
| RF パワー | 10ワット | |
| 遅延時間 | 端から端まで: 60ms-80ms | |
| モジュレーション | QPSK,16QAM,64QAM | |
| 遮断防止 | 自動周波数ジャンプ | |
| 帯域幅 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 感受性 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 周波数帯 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806〜826 MHz | |
| パワー | ||
| 電源入力 | DC 24V+10% | |
| 電力消費量 | 30ワット | |
| コムアート | ||
| 電気レベル | 2.85Vの電圧領域で,3V/3.3Vレベルに対応する | |
| コントロールデータ | TTLモード | |
| バウッド率 | 115200bps | |
| 送信モード | 通過モード | |
| 優先レベル | ネットワークポートより優先度が高い.信号送信が終了すると,制御データは優先度で送信されます. | |
| 注:l 送信と受信はネットワークで放送されます. ネットワーク接続が成功すると,各FDM-615PTMノードはシリアルデータを受信できます.l 送信と受信を区別したい場合は,受信と管理形式を自分で定義する必要があります. | ||
| インターフェイス | ||
| RF | 2 x SMA | |
| イーサネット | 1xJ30 | |
| コムアート | 1xJ30 | |
| パワー | 1xJ30 | |
| デバッグ | 1xJ30 | |
Q&A
Q1: ビデオとデータ送信のためのFDM-615PTMの最大範囲は?
A1:FDM-615PTMは,2dBiファイバーガラスアンテナを使用して,明確な視線条件で最大150kmの安定した通信を提供します.遠距離の信頼性の高い接続をサポートします 視線外環境でも (NLOS)特にFHSS (Frequency Hopping Spread Spectrum) 機能により
Q2:長距離でのFDM-615PTMから期待できるビデオ品質は?
A2:150kmの距離で,FDM-615PTMは 8-12 Mbps のリアルタイムデータレートを提供し,フルHD 1080P60 ビデオストリーミングを可能にします.これは監視,監視,重要任務の任務.
|
|
