| ブランド名: | IWAVE |
| モデル番号: | FD-6100 |
| MOQ: | 2 |
| 価格: | negotiable |
| 配達時間: | 3〜5 営業日 |
| 支払条件: | L/C、D/P、T/T |
IP メッシュ Oem デジタルデータリンク UGV ビデオと制御データを送信する

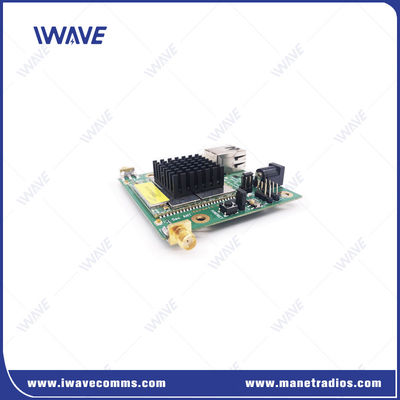

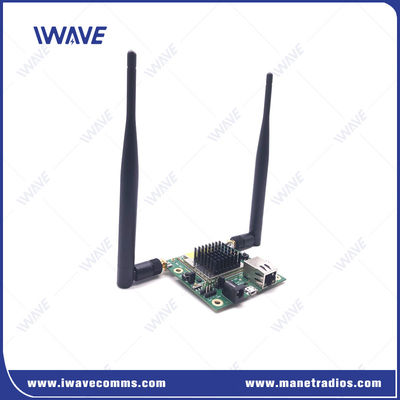

FD-6100はミニチュア3帯 OEM 800MHz,1.4Ghzおよび2.4Ghz MIMOデジタルデータリンクである.
UAV (無人機) とUGV (無人機) の監視とビデオ放送に最適ですIP Mesh ラジオは,最も困難な環境のために実証され柔軟な MANET ソリューションを提供します.
800MHz,1.4Ghz,2.4Ghzの周波数帯全体で堅牢で安全なリンクを提供します.FD-6100はFHSS (周波数ホッピング・スプレッド・スペクトラム) を採用し,強力なRFパフォーマンスを達成するためにTD-LTE技術標準の高度感度ベースを採用している..
FD-6100の高速で長距離の機能により 高品質の無線ビデオとテレメトリ通信が可能です
主要 な 特徴
|
 |
適用する
FD-6100は,自己形成および自己修復のメッシュネットワークを可能にします.メッシュネットワークは強度を向上させ,範囲を拡大し,共同通信を簡素化します.サイズと重量に重要なUxVアプリケーションに最適ですプラットフォームとシステム統合のための裸板ソリューションのSWaPを提供しています.
広域カバーとマルチホップ,ロボットなどのモバイルアプリケーションに使用するのに理想的です
戦術通信
無人陸上車両 無線ビデオ送信
仕様
| 一般的 | ||
| テクノロジー | TD-LTE ワイヤレス テクノロジー 標準に基づく MESH | |
| 暗号化 | ZUC/SNOW3G/AES ((128) オプションLayer-2 | |
| データレート | 30Mbps ((アップリンクとダウンリンク) | |
| 範囲 | 10km (空から地面) 500m-3km (NLOS) 地から地面 | |
| 容量 | 16ノード | |
| パワー | 23dBm±2 (要求に応じて2wまたは10w) | |
| 遅延 | 単一ホップ伝送≤30ms | |
| モジュレーション | QPSK,16QAM,64QAM | |
| アンチ・ジャム | 周波数帯間の自動跳ね方 | |
| 帯域幅 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 電力消費量 | 5ワット | |
| 電源入力 | DC12V | |
| 感受性 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 周波数帯 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806〜826 MHz | |
| コムアート | ||
| 電気レベル | 2.85Vの電圧領域で,3V/3.3Vレベルに対応する | |
| コントロールデータ | TTLモード | |
| バウッド率 | 115200bps | |
| 送信モード | 通過モード | |
| 優先レベル | ネットワークポートより高い優先度 信号送信時に コントロールデータは優先的に送信されます. |
|
| 注記:1送信と受信のデータはネットワークで放送されます. ネットワーク接続が成功した後,各FD-6100ノードはシリアルデータを受信できます. 2送信,受信,制御を区別したい場合は,その形式を自分で定義する必要があります. |
||
| メカニカル | ||
| 温度 | -40°C~+80°C | |
| 体重 | 50グラム | |
| サイズ | 7.8*10.8*2cm | |
| 安定性 | MTBF≥10000hr | |
| インターフェイス | ||
| RF | 2 x SMA | |
| エーテルネット | 1xイーサネット | |
| コムアート | 1x COMUART | |
| パワー | DCインプット | |
| インディケーター | 3色LED | |
ビデオ
|
|
