| ブランド名: | IWAVE |
| モデル番号: | FD-61MN |
| MOQ: | 2PCS |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | L/C、D/P、T/T |
モデル:FD-61MN

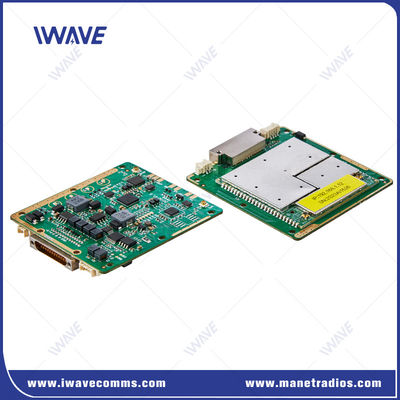

FD-61MN ミニチュア3バンドデジタルIPMESHモジュール
紹介
についてFD-61MNミニチュアOEM三帯域デジタルIPメッシュデータ送信モジュール設計されたドローン,UAV,UGV,USVこのモジュールは,3つの選択可能な周波数帯を使用して,分散した"インフラなし"ネットワークでシームレスなビデオとデータストリーミングを可能にします.800MHz,1.4GHzそして2.4GHz統合しています自動周波数ホッピング (FHSS)そしてアダプティブ・モジュレーション複雑なRF環境での性能向上のために
自己形成・自己治癒網:ノードが接続したり離脱したりすると自動的に適応し,ノードが失われた場合でも継続的な接続を維持します.
障害 防止 技術用途アダプティブ・コーディングとモジュレーション変化する信号条件に適応し,緊張を最小限に抑え,安定したデータ送信を保証します.
遠隔 の コミュニケーション:
NLOS (非視線)範囲:1〜3km無人陸上車両の場合
空から地面へ範囲:10kmまでUAVの場合は
複数の通信ポート:
イーサネットポート柔軟なデータ転送のために
UART ポートUAV/UGV 艦隊の制御を可能にするシリアル通信のための
UAVスワームとUGV艦隊制御: シリアルポートを介して複数のユニットの正確な制御をサポートし,IPアドレスとポートを使用して制御データを管理します.

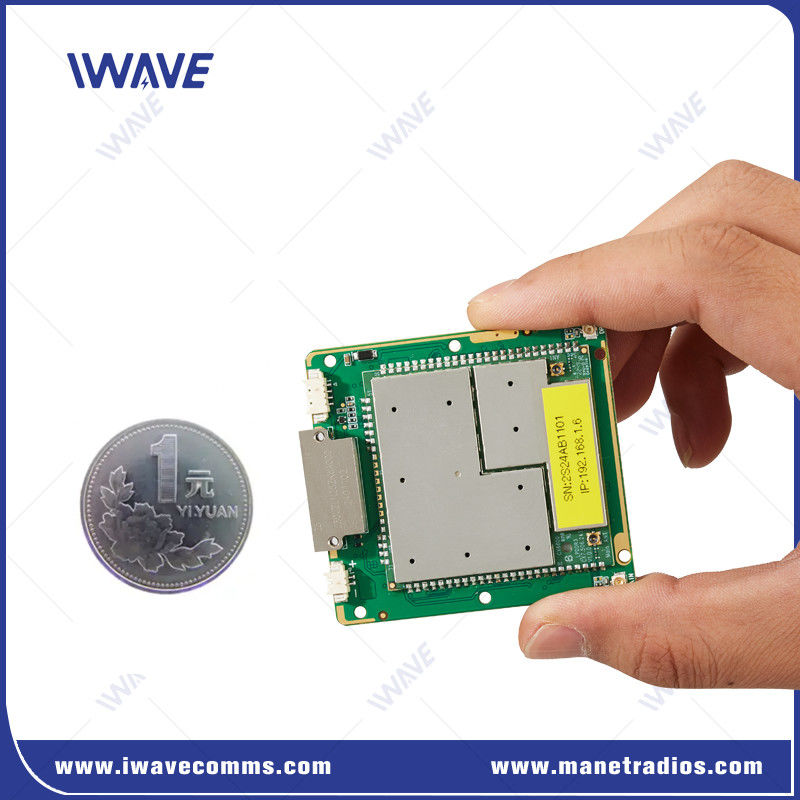

コンパクト OEM フォーマット: ロボットシステムへの統合を容易にするための裸板設計
ワイヤレスビデオとデータリンク: セキュリティ・防衛作戦などの戦術環境における無人機のための高画質のビデオ・データサービスを提供する.
ロボットシステム統合: FD-61MNは,リアルタイムデータストリーミングと制御のためのUAV,UGV,USV,および他の自律システムに埋め込むことができます.
マルチロボット制御: IPベースの通信を通じて複数のUAVやUGVの正確なテレメトリと制御を可能にします.
スケーラブル範囲: 範囲は,より大きな展開のために追加のブースターアンプで拡張することができます.
仕様
| 一般的 | ||
| テクノロジー | TD-LTE ワイヤレス テクノロジー 標準に基づく MESH | |
| 暗号化 | ZUC/SNOW3G/AES ((128/256) オプションレイヤー-2 | |
| データレート | 30Mbps ((アップリンクとダウンリンク) | |
| システムレートの適応平均分布 | ||
| 速度制限を設定するユーザをサポートする | ||
| 範囲 | 10km (空から地面) 500m-3km (NLOS 地から地へ) |
|
| 容量 | 32ノード | |
| 帯域幅 | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| パワー | 25dBm±2 (要求に応じて2wまたは10w) | |
| モジュレーション | QPSK,16QAM,64QAM | |
| 障害防止 | 周波数帯間の自動跳ね方 | |
| 電力消費量 | 平均: 4-4.5ワット 最大:8ワット |
|
| 電源入力 | DC5V-32V | |
| 周波数帯 | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800Mhz | 806〜826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| 無線 | |||||||
| 通信モード | ユニキャスト,マルチキャスト,放送 | ||||||
| 送信モード | フルデュプレックス | ||||||
| ネットワークモード | 自己治癒 | 自己適応,自己組織,自己構成,自己維持 | |||||
| ダイナミックルーティング | リアルタイムリンク条件に基づいてルートを自動的に更新する | ||||||
| ネットワーク制御 | 国家監視 | 接続状態 /rsrp/snr/distance/アップリンクとダウンリンクのスループット | |||||
| システム管理 | WATCHDOG: システムレベルの例外をすべて識別できる,自動リセット | ||||||
| 再送信 | L1 | (AM/UM) HARQ の再送信 | |||||
| L2 | HARQの再送信 | ||||||
| 受容器の感受性 | 敏感度 (BLER≤3%) | ||||
| 2.4GHZ | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm (((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||

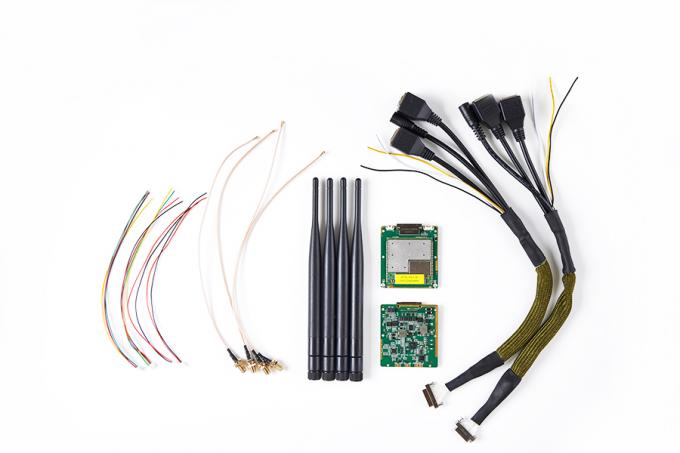

| インターフェイス | ||
| RF | 2 × IPX | |
| イーサネット | 3xイーサネット | |
| シリアルポート | 3x シリアルポート | |
| 電源入力 | 2*電源入力 (代替) | |
| メカニカル | ||
| 温度 | -40°C~+80°C | |
| 体重 | 26グラム | |
| サイズ | 60*55*5.7mm | |
| 安定性 | MTBF≥10000hr | |
ビデオ
|
|
