| ブランド名: | IWAVE |
| モデル番号: | FD-7800 |
| MOQ: | 2 |
| 価格: | negotiable |
| 配達時間: | 5〜10日間 |
| 支払条件: | T/T |

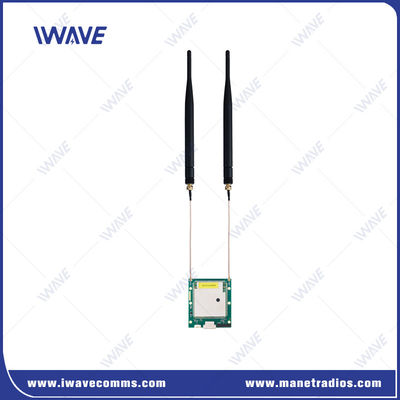

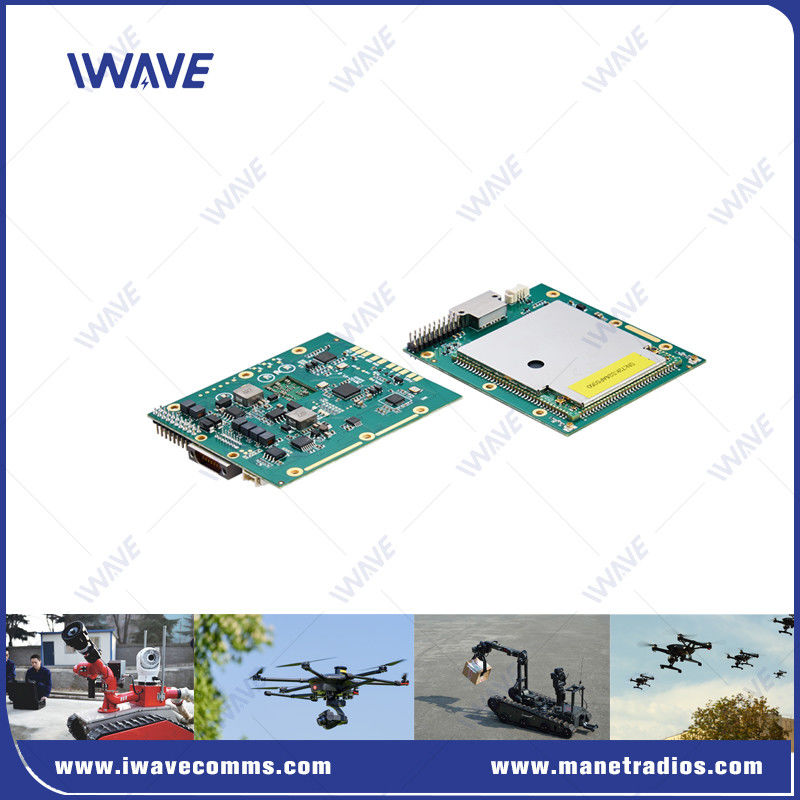

OEM 600Mhz と 1.4Ghz のダブルバンド IP MESH モジュール
記述
高出力で長距離の2×2MIMOモデルは ドローンやUGVなどの高度なロボットプラットフォームの要求を満たしています
IWAVE独自のタイムスロットフレーム構造と 波形を中心のないネットワークアーキテクチャに活用して FD-7800は 必要な場所にデータを届けます
FD-7800は,単一の無線で600Mhz/1.4Ghzの複数の帯域の運用可用性を可能にします.
周波数ホッピングスプレッドスペクトル (FHSS) は,ノイズと干渉に対する免疫性にとって最良の選択である.FD-7800 FHSSとキャリアアグリゲーション技術 CA技術2つの20MHz帯域幅のキャリアを組み合わせて 40MHzのワイヤレスキャリア帯域幅を達成できる効率的にアップリンクとダウンリンクの伝送速度を向上させ,無線伝送システムの安定性と環境適応性を向上させる.
特徴
FD-7800は2x2 MIMO無線アドホックネットワークで,デュアルモードとデュアルバンド作業モードを採用し,スターおよびアドホックネットワークモードをサポートする.
すべてのノードがリンク層を通って 自動的にルートを交渉し 手動設定の必要性をなくし いつでもどこでも 通信ネットワークを迅速に確立します
FD-7800は最大64ノード,最大6レベルのジャンプをサポートし,全アップリンクとダウンリンク帯域幅は最大100Mbpsで,通信距離は10km (視線) に達することができます.
これは,ビデオおよびシリアルデータなどの上層アプリケーションのためのIP透明伝送チャネルを提供します.
適用する
イーサネット無線拡張
UGV艦隊通信と管理
移動チーム通信
UAV スワーム 無線通信
無線テレメトリ
ワイヤレスビデオ
制御システム
仕様
| 無線 | |
| テクノロジー | TD-LTE技術標準に基づく無線 |
| 暗号化 | ZUC/SNOW3G/AES ((128) 選択的な層2 |
| データレート | 最大120Mbps (アップリンクとダウンリンク) |
| 通信範囲 | 空から地面へ 10km NLOS 地から地へ 1-3km |
| ノード | 32ノード |
| MIMO | 2x2 MIMO |
| RF パワー | 23dBm±2 (要求に応じて2w,5wまたは10w) |
| 遅延時間 | 端から端≤5ms-15ms |
| モジュレーション | アダプティブQPSK,16QAM,64QAM |
| 障害防止 | FHSS (周波数ホップスペクトル) |
| 帯域幅 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| 電力消費量 | 5ワット |
| 電源入力 | DC5-32V |
| サイズ | 72*60*10mm |
| 体重 | 33g |
| シリアルデータ | RS232/TTL |
| コミュニケーション | フルデュプレックス通信 |
| 上下比 | 2D3U/3D2U/4D1U/1D4U |
| 自動復元 | 接続障害の後に自動的に再構築/接続障害の後にネットワークを再展開する |
| 双帯域周波数 | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| インターフェース | |
| RF | 2 x SMA |
| LAN ポート | 2x イーサネットポート |
| コムアート | 1xCOMUART TTL 3.3Vレベル, 1 つのスタートビット,8 つのデータビット,1 つのストップビット ボード速度は: 115200bps (デフォルト) (57600, 38400, 19200, 9600 設定可能) |
| 電源入力 | 1xDCインプット:DC5-32V |
| 敏感性 | |
| 1.4GHZ | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 600Mhz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 環境 | |
| 作業温度 | -40°C~+80°C |
ビデオ
|
|
