| ブランド名: | IWAVE |
| モデル番号: | FD-7800 |
| MOQ: | 2 |
| 価格: | negotiable |
| 配達時間: | 5〜10日間 |
| 支払条件: | T/T |

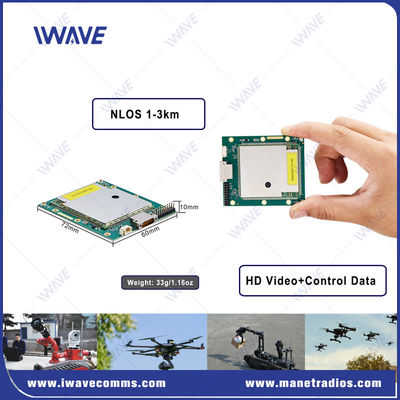

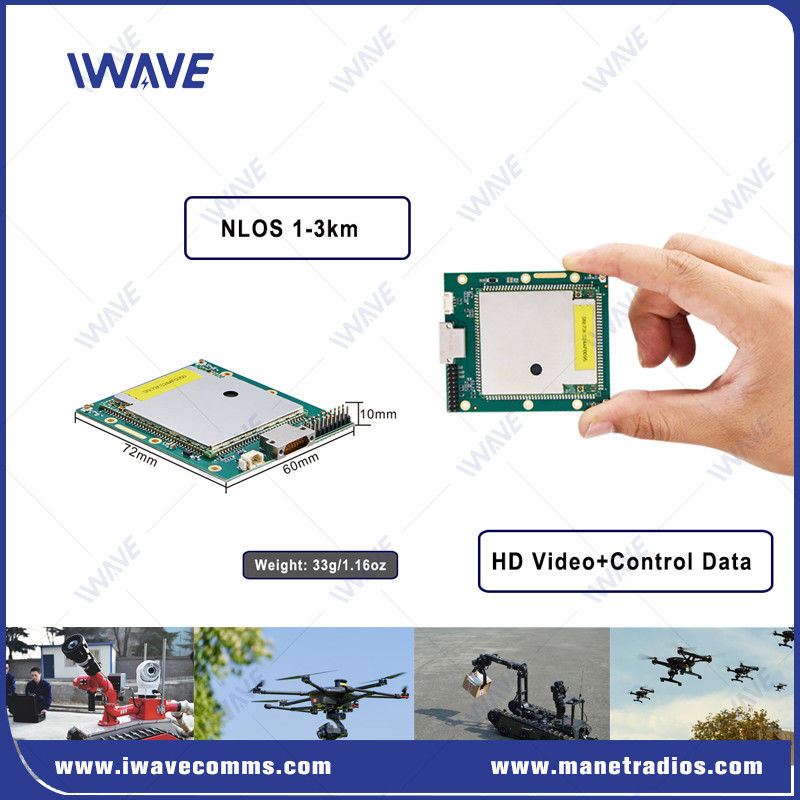

ミニチュア 33g ドローンビデオ送信機 10kmダウンリンク
記述

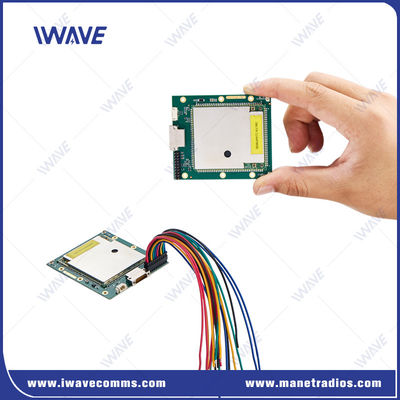

FD-7800 IP MESH 組み込みモジュールを製品に統合して UAV,UGV,センサーを 1 つのメッシュネットワークに統合します組み込みモジュールは,HDビデオとシリアルデータベースのIPのための100Mbps帯域幅を特徴としていますFD-7800は最大32ノード,最大6レベルのジャンプをサポートできます. 合計アップリンクとダウンリンクの帯域幅は最大100Mbpsです.そして通信距離は10km (視線) と1-3km (視線外) に達できます
主要 な 特徴
イーサネットとフルデュプレックステレメトリデータ転送をサポートします
自動周波数ホッピング技術を採用し,反干渉により,システムの電力消費とモジュールのサイズを大幅に削減します.
FD-7800は サイズに敏感な用途に最適です 高速でFD-7800の長距離機能により,高品質の無線ビデオとテレメトリ通信が可能.
600 ((566-678Mhz) と 1.4Ghz ((1420-1530Mhz) をサポートし,ソフトウェアで調整できます.
ダイナミックネットワークのノードが 32 つまでサポートされ,単一のホップの最大距離は 5 km です.
理想的な状況 (隣接ノードSNR ≥15) では,端末伝送速度は6Mbpsに達する.
低電力消費,睡眠モードをサポート. 平均待機電源消費 (接続状態,データ送信なし) <2W,典型的な作業電源消費 <10w (高帯域幅データ送信).
適用する
イーサネット無線拡張
UGV艦隊通信と管理
移動チーム通信
UAV スワーム 無線通信
無線テレメトリデータ
ワイヤレスビデオ
無人乗用機の制御システム
仕様
| 無線 | |
| テクノロジー | TD-LTE技術標準に基づく無線 |
| 暗号化 | ZUC/SNOW3G/AES ((128) 選択的な層2 |
| データレート | 最大120Mbps (アップリンクとダウンリンク) |
| 通信範囲 | 空から地面へ 10km NLOS 地から地へ 1-3km |
| ノード | 32ノード |
| MIMO | 2x2 MIMO |
| RF パワー | 23dBm±2 (要求に応じて2w,5wまたは10w) |
| 遅延時間 | 端から端≤5ms-15ms |
| モジュレーション | アダプティブQPSK,16QAM,64QAM |
| 障害防止 | FHSS (周波数ホップスペクトル) |
| 帯域幅 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| 電力消費量 | 5ワット |
| 電源入力 | DC5-32V |
| サイズ | 72*60*10mm |
| 体重 | 33g |
| シリアルデータ | RS232/TTL |
| コミュニケーション | フルデュプレックス通信 |
| 上下比 | 2D3U/3D2U/4D1U/1D4U |
| 自動復元 | 接続障害の後に自動的に再構築/接続障害の後にネットワークを再展開する |
| 双帯域周波数 | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| インターフェース | |
| RF | 2 x SMA |
| LAN ポート | 2x イーサネットポート |
| コムアート | 1xCOMUART TTL 3.3Vレベル, 1 つのスタートビット,8 つのデータビット,1 つのストップビット ボード速度は: 115200bps (デフォルト) (57600, 38400, 19200, 9600 設定可能) |
| 電源入力 | 1xDCインプット:DC5-32V |
| 敏感性 | |
| 1.4GHZ | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 600Mhz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 環境 | |
| 作業温度 | -40°C~+80°C |
