| ブランド名: | IWAVE |
| モデル番号: | FD-61MN |
| MOQ: | 2units |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | L/C、D/P、T/T |

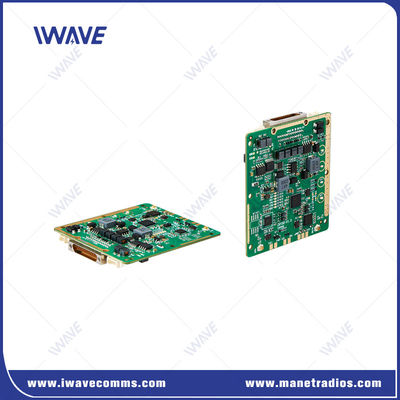

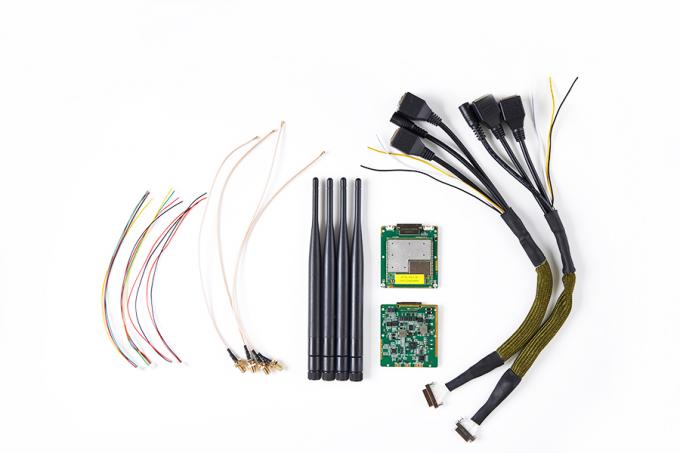

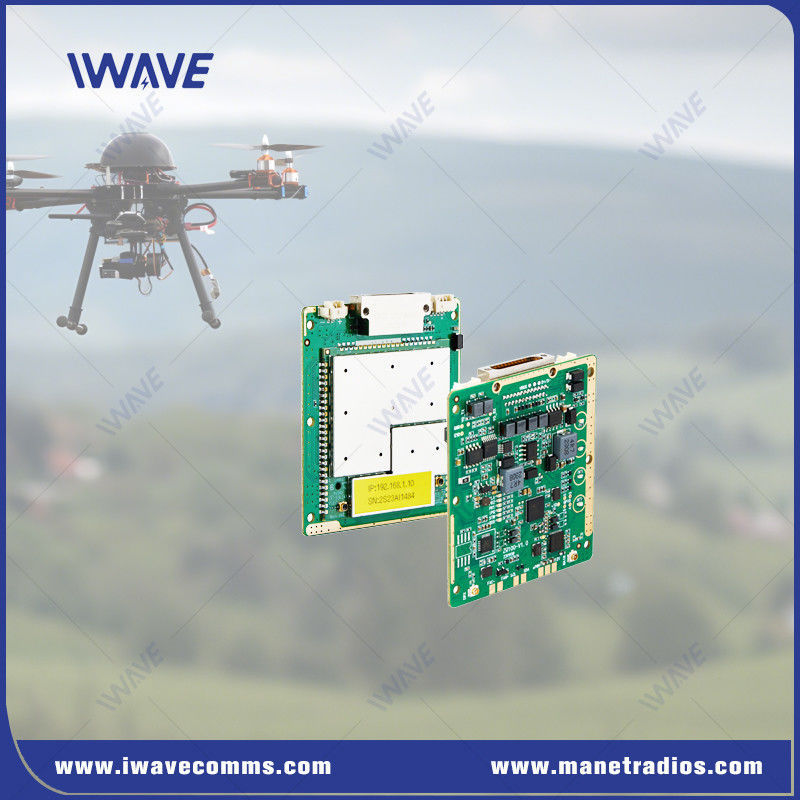

4Kビデオとテレメトリデータ OEM MINI メッシュモジュール
紹介
IWAVEはソフトウェアで定義されたラジオ FD-61MNを 開発しました サイバーセキュアなメッシュネットワークを 提供するために設計されています高画質のビデオとデータ.
FD-61MNデータリンクは,アドホックネットワークを形成することができる.各参加者は自動的にネットワークに加入,再加入または離脱することができます.特定の参加者に対して高帯域幅4kビデオストリーミングとmavlinkテレメトリデータを提供するために,タイムスロット再配分を行うことができます..
主要 な 特徴
FD-61MNは先進的なスマート MANET SDR モジュールで 堅牢で自己形成し 自治する無線メッシュネットワークの 作成を可能にします安全なものを提供します, 要求の高いアプリケーションの範囲のための高度に信頼性の高い接続性,モバイル監視のためのリアルタイムビデオ送信,NLOS (非視線) 通信を含む,ドローンとロボット工学の指揮と制御.
●高度な航空用プラグインインターフェース
J30JZコネクタには安装スペースが小さく 軽量で 接続が信頼性があり 電気磁気遮蔽も良く 衝撃抵抗も良く安定した信頼性の高い通信を保証するために.
接続と通信の様々なニーズを満たすために異なるピンとソケットを設定
●安全性
1ZUC/SNOW3G/AES128暗号化
2. サポートエンドユーザーパスワードを定義する
● 幅広く電力を供給する
大電圧入力 DV5-32V
● 人 の 行動ミニチュア デザイン 簡単 に 統合 する
1寸法 60*55*5.7mm
2体重: 26g
3IPX RF Pot: IPX を採用し,スペースを節約するために伝統的なSMAコネクタを入れ替える
4J30JZコネクタは,小さなスペースの要件で統合のために多くのペースを節約します
適用する
ミニUAS
UAV群
ドローンのUAS
UGV
イーサネット無線拡張
無線テレメトリ
NLOS ワイヤレスビデオ送信
無線制御システム
仕様
| 一般的 | ||
| テクノロジー | TD-LTE ワイヤレス テクノロジー 標準に基づく MESH | |
| 暗号化 | ZUC/SNOW3G/AES ((128) オプションLayer-2 | |
| データレート | 30Mbps ((アップリンクとダウンリンク) | |
| システムレートの適応平均分布 | ||
| 速度制限を設定するユーザをサポートする | ||
| 範囲 | 10km (空から地面) 1km-3km (NLOS 地から地へ) | |
| 容量 | 16ノード | |
| 帯域幅 | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| パワー | 25dBm±2 (要求に応じて2wまたは10w) | |
| モジュレーション | QPSK,16QAM,64QAM | |
| 障害防止 | 周波数帯間の自動跳ね方 | |
| 電力消費量 | 平均: 4-4.5ワット 最大:8ワット | |
| 電源入力 | DC5V-32V | |
| 受容器の感受性 | 敏感度 (BLER≤3%) | ||||
| 2.4GHZ | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20 MHz | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103dBm | 3MHz | -97dBm (((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800Mhz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| 制御データ送信 | |||||
| コマンドインターフェース | AT コマンド構成 | AT コマンドの設定のための VCOM ポート/UART および他のポートをサポートする | |||
| 構成 | WEBUI,API,ソフトウェアによる構成をサポートする | ||||
| 動作モード | TCP サーバモード TCP クライアントモード UDPモード UDPマルチキャスト MQTT モッドバス | ● 人 の 行動TCP サーバとして設定された場合,シリアルポート サーバはコンピュータ接続を待っています. ● 人 の 行動TCP クライアントとして設定された場合,シリアルポートサーバは,目的IPによって指定されたネットワークサーバーへの接続を積極的に開始します. ● 人 の 行動TCPサーバー,TCPクライアント,UDP,UDPマルチキャスト,TCPサーバー/クライアント共存,MQTT | |||
| バウド率 | 12002400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| 送信モード | 通過モード | ||||
| 議定書 | ETHERNET,IP,TCP,UDP,HTTP,ARP,ICMP,DHCP,DNS,MQTT,Modbus TCP,DLT/645 | ||||
|
|
