| ブランド名: | IWAVE |
| モデル番号: | FIM-2410 |
| MOQ: | 2units |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | L/C、D/P、T/T |

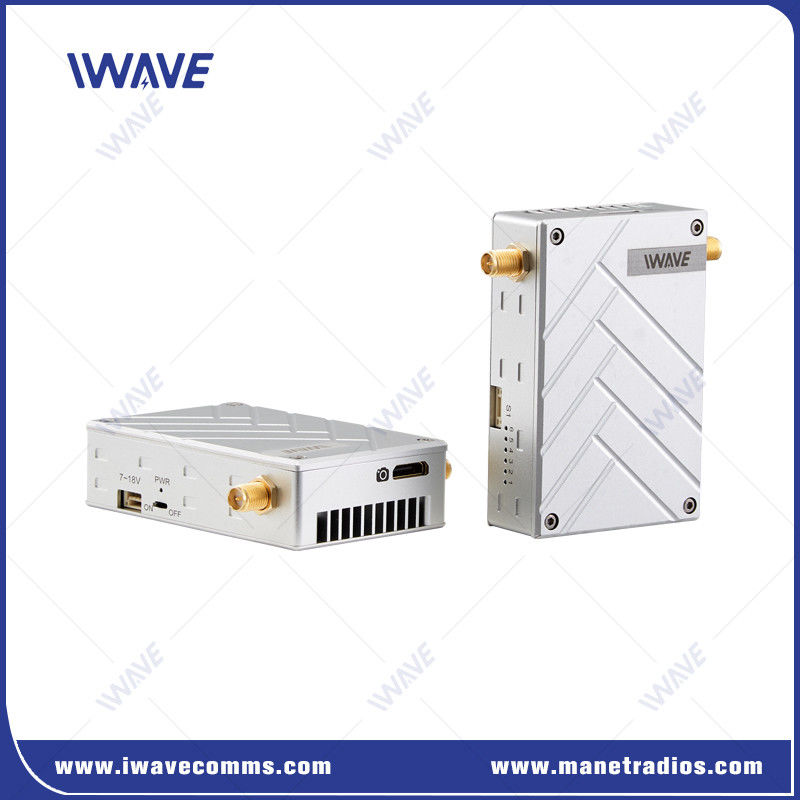

HDMIカメラとテレメトリ用の10kmドローンビデオトランスミッター
紹介
FIM-2410は,リアルタイムHDビデオとテレメトリデータダウンリンクのための10kmドローンビデオトランスミッターで,2.4Ghz帯です.
多くの無線信号が 2.4GHz帯域で放送されているので 干渉を避けるためにFIM-2410は,都市や混雑した環境で安定した無線接続を確保するために,TDD-COFDM技術と高感度を使用.
軽量 ((93g) 組み込み両方向データリンク 商業用および産業用ドローンの自動運転を可能にするために特別に設計された
AES128の高度な暗号化メカニズムで 無線ビデオへの不正アクセスを防ぎ 幅広い制御機と互換性があります任務ソフトウェアとペイロード.
主要 な 特徴 ● 特殊なアルゴリズムにより,より優れた1080P画像品質で12kmを可能にします ● HDMI を 通し て スマート モニター に 接続 し て リアル ビデオ 監視 を する ● 端から端までの短い遅延 15ms-30ms ● 2.3Ghz,2.4Ghz,2.5Ghzの非ライセンス帯をサポートします ● 高画質のビデオとテレメトリ受信機 ● Pixhawk2/cube/V2 をサポートしています.4.8/4 と Apm 28 ● 支援 地上 ソフトウェア:ミッション プランナー と QGround ● ドローン 通信 + ビデオ 処理 & 分析 ● 自動運転 UAV や ドローン の 双方向 データ リンク が 組み込まれ て い ます ● Ethernet インターフェース TCPIP/UDP サポート ● CNC テクノロジーの二重 アルミニウム合金型 箱付き 衝撃耐性 と 熱消耗 能力 ● 作業 温度: -40°C+85°C ● 総 寸法: 72*47x19mm ● 体重:93g |
|
コード式正交周波数分割多重複 (COFDM)
多経路の干渉を効果的に排除し,効率の問題を解決し,伝送の信頼性を向上させる.
エンド・トゥ・エンド 低遅延
●xからrxまでの遅延は33ms未満.
● CABAC エントロピー コーディング と 高圧縮 速度 で 低 ビット 速度 で 高品質 の ビデオ を 保証 する
● 各フレームは同じサイズで暗号化され,大きなIフレームによって引き起こされる無線チャンネルでの追加的な遅延がないようにします.
● 超高速な解読と表示エンジン
遠隔通信
高度なモジュレーション,FECアログリズム,高性能PAと超敏感受信機 RFモジュールは 空気ユニットと地上制御ステーションの間の安定した長距離無線リンクを維持します
-40°C~+85°C 作業温度
すべてのチップと電子部品は,産業グレードの耐受性 -40°C ~ 85°Cで特別設計されています
様々な港
FIM-2410 UAVビデオトランスミッタには様々なポート HDMI,LAN,および2つの双方向シリアルポートがあります.これらのポートは,高画質のビデオとテレメトリデータを地上ステーションと空中ユニット間で最大10kmまで送信することができます.シリアルポートは キューブ・オートパイロット,ピックスホーク2/V2で使用するように設計されています4.8/4 アップ 28.
適用する
リアルタイムの無線ビデオストリーミングリンクを備えたドローンは 撮影,監視,農業,都市圏の遠隔地や困難な地域での災害救助と食料輸送.
ドローンビデオトランスミッターの仕様
| 頻度 | 2.3Ghz/2.4Ghz ((2.402-2.478GHz) /2.5Ghz あなたの選択のために |
| エラー検出 | LDPC FEC/Video H.264/265 スーパーエラー 修正 |
| RF 送電力 | 1Watt (空から地面10~16km) |
| 電力消費量 | TX: 10ワット |
| RX: 6ワット | |
| 周波数帯域幅 | 4/8MHz |
| 遅延時間 | ≤15〜25ms |
| 送電率 | 3〜5Mbps |
| 敏感 な 気持ち を 抱く | -100dbm@4Mhz, -95dbm@8Mhz |
| ビデオの色空間で | デフォルト4:2:0 |
| アンテナ | 1T1R |
| ビデオ入力/出力インターフェース | HDMI mini TX/RX または FFC を HDMI-A RX/TX に変換する |
| ビデオ 圧縮 形式 | H.264+H265 |
| ビットレート | 最大 115200bps (ソフトウェア調整) |
| 暗号化 | AES 128 |
| 送信距離 | 空から地面10km~12km |
| 開始時間 | <30s |
| 双方向機能 | ビデオとデュプレックスデータを同時にサポートする |
| データ | TTL をサポートする |
| 電源 | DC 7〜18V |
| インターフェース | 1080P/60 HDMI ミニ RX x1 |
| Windows * 1 で USB / RJ45 に 100Mbps イーサネット | |
| S1 TTL 両方向シリアルポート x1 | |
| 電源入力 x1 | |
| 指示灯 | HDMI 入力/出力状態 |
| 送信と受信 | |
| ビデオボードの動作状態 | |
| パワー | |
| HDMI | HDMI ミニ/柔軟な平面ケーブル (FFC) |
| 温度範囲 | 動作温度: -40°C ~ + 85°C |
| 保存温度: -55°C~+100°C | |
| 外見デザイン | CNC技術/防水設計のダブルアルミ合金シェル |
| サイズ | 72*47*19mm |
| 体重 | Tx: 93g/Rx: 93g |
パッケージ
|
|
