| ブランド名: | IWAVE |
| モデル番号: | FDM-605PTM |
| MOQ: | 2units |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | L/C,D/P,T/T |

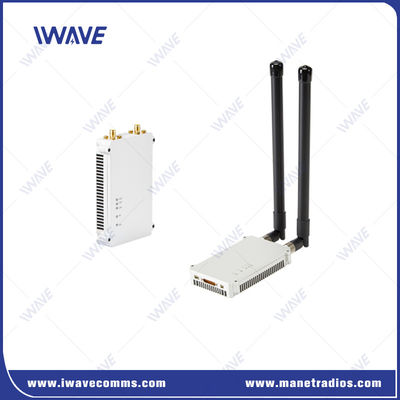

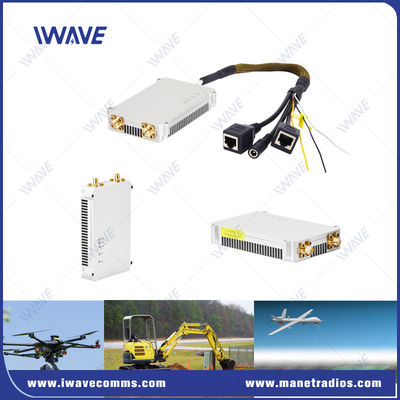

50km 30Mbps TCP UDP 点から多点送信機とドローンの受信機
記述
FDM-605PTMは,地上への長距離ビデオおよびデータダウンリンクのためのポイントからマルチポイントネットワークボードである.地上にある1つの受信機にHDビデオおよびTTLデータを送信する空気中の複数の送信機をサポートする.固定翼ドローン / ヘリコプター / 車両のビデオダウンリンクのために50km高速移動中に特別に設計されています.
スマートアンテナMIMOにより,FDM-605PTMは30Mbpsの送信速度でリアルタイムHDビデオとブロードバンドイーサネット接続を提供します.これは重要なプライベートネットワークにおけるワイヤレス通信に特用されています.
VTOL/固定翼ドローン/ヘリコプター用ワイヤレストランスミッションでは 280gの重みで大きな利点があります
10Wと20Wのバージョンで 複雑なRF環境で 視線を超えた UAV群の暗号化された通信リンクを作成します
主要 な 特徴
|
 |
長距離HDビデオ通信と低遅延
50kmの空から地面まで フルHDビデオダウンリンクを提供し,VTOL/固定翼ドローン/ヘリコプターのための双方向データ送信を可能にします.
150kmの遅延が 60ms~80ms未満です リアルタイムで何が起きているか 確認して制御できます
自動電源制御
各ノードの送信電力は信号品質に応じて自動的に調整され制御されます
周波数ホッピング・スプレッドスペクトル (FHSS)
IWAVE IP MESH 製品は受信信号強度 RSRP,信号対ノイズ比 SNR,ビットエラー率 SER などの要因に基づいて,内部で現在のリンクを計算し評価します.その判断条件が満たされている場合リストから最適な周波数点を選択します.
周波数ホッピングを行うかどうかは,無線状態に依存する.無線状態が良好である場合,判断条件を満たすまで周波数ホッピングは行われない.
自動周波数点制御
起動後,最後のシャットダウン前に,プリストレージされた周波数点とネットワークを試みます.ネットワーク展開のために他の利用可能な周波数点を自動的に利用しようとします..
適用する
• 遠隔通信 の 際 に 複数の 点 を 交わす
• 電力と水質線巡査監視
• 消防,国境防護,軍事 の 緊急 通信
• 海上通信,デジタル油田,艦隊形成
仕様
|
一般的 |
メカニカル |
||
| テクノロジー | TD-LTE アクセス テクノロジーに基づく無線 | 温度 | -20°Cから+55°C |
| 暗号化 | ZUC/SNOW3G/AES (128/256) オプションLayer-2暗号化 | 尺寸 | 116*70*17mm |
| 日付率 | 30Mbps | 体重 | 100g |
| 感受性 | -103dBm | ||
| 範囲 | 50km (空から地面) | 材料 | シルバーアノードアルミニウム |
| モード | ポイントからマルチポイント | マウント | 船上 |
| MIMO | 2x2 MIMO |
パワー |
|
| モジュレーション | QPSK,16QAM,64QAM | ||
| RF パワー | 33dBm | 電圧 | DC 12V |
| 遅延 | 終了から終了: 60ms-80ms | 電力消費量 | 11ワット |
| アンチ・ジャム | 自動周波数ジャンプ | ||
|
頻度 |
インターフェイス |
||
| 1.4Ghz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800Mhz | 806〜826 MHz | エーテルネット | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| パワーインプット | 1xJ30 | ||
| TTLデータ | 1xJ30 | ||
| デバッグ | 1xJ30 | ||
|
コムアート |
|
| 電気レベル | 3.3Vと2.85Vに対応する |
| コントロールデータ | RS232 |
| バウッド率 | 115200bps |
| 送信モード | 通過モード |
| 優先レベル | ネットワークポートより優先度が高い 信号送信がクラウクされると,制御データは優先度で送信されます |
| 注記: 1送信および受信データはネットワークで放送されます. ネットワーク接続が成功した後,各FDM-605PTMユニットはシリアルデータを受信できます. 2送信,受信,制御の区別をしたい場合は,フォーマットを自分で定義する必要があります. |
|
|
感受性 |
||
| 1.4GHZ | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
わかった
|
|
