| ブランド名: | IWAVE |
| モデル番号: | FD-615MT |
| MOQ: | 2units |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | L/C、D/P、T/T |

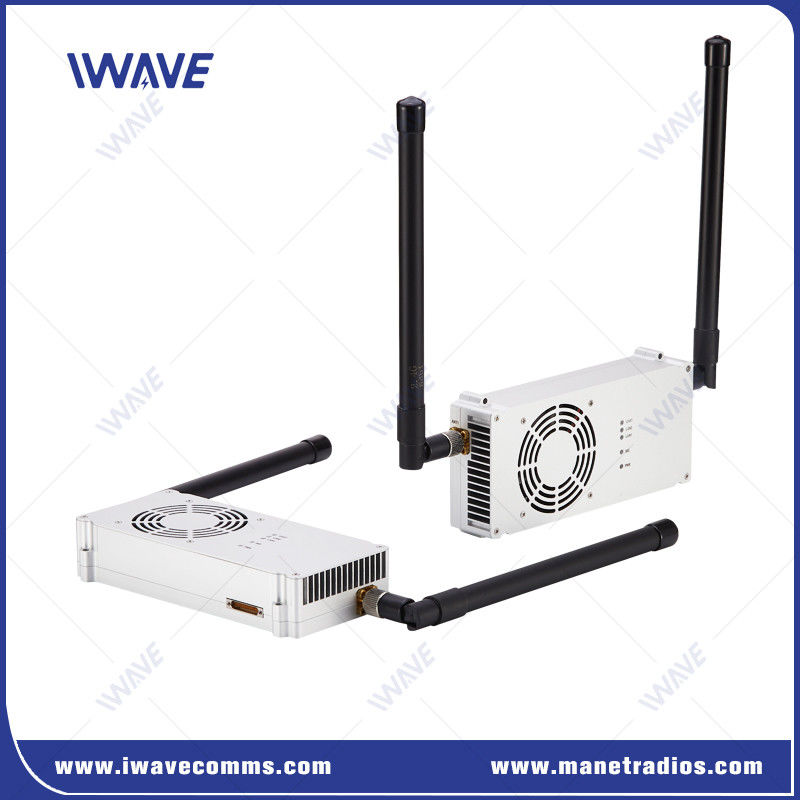

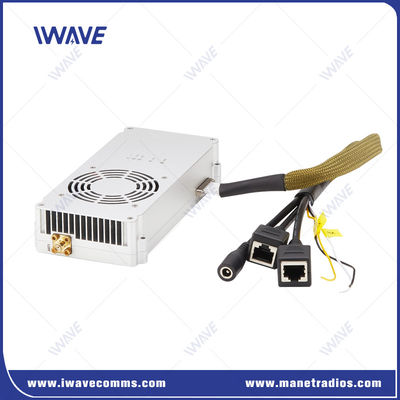

50km ドローン 遠距離 TCPIP/UDP MIMO IP MESH リンク
紹介
FD-615MT 50KM ドローン 遠距離 TCPIP/UDP MIMO IP MESH リンク センターのない,自己形成,自己適応,自己治癒動的ルーティングを構築します
自動リレー通信メッシュネットワークです ダイナミックルーティング,マルチホップリレーHDビデオ,複雑なアプリケーションにおける同じネットワークの異なるノード間の多チャンネルデータとフィデリティ・ボイス.
FD-615MT provide real-time HD video and broadband Ethernet connection with 30Mbps transmission rate and distance of 50km (Air to Ground) with smart antenna MIMO and self-forming packet wireless mesh network AD-HOC/MESH.
VTOL/固定翼ドローン/ヘリコプター用ワイヤレストランスミッションでは 280gの重みで大きな利点があります
10Wと20Wのバージョンで 複雑なRF環境で 視線を超えた UAV群の暗号化された通信リンクを作成します
主要 な 特徴
TD-LTE無線通信標準,OFDM,MIMO技術に基づいて設計されています. キャリアのベースステーションに依存していません. 自己形成,自己修復のメッシュアーキテクチャです.ネットワークは受信機数やチャネル環境などの要因に基づいて自動的にルートを切り替える.
50kmの空から地面まで フルHDビデオダウンリンクを提供し VTOL/固定翼ドローン/ヘリコプター用の双方向データ送信を可能にします 150kmの 60ms-80msofの遅延未満でリアルタイムで何が起きているか 確認してコントロールできます.
IWAVE IP MESH 製品は受信信号強度 RSRP,信号対ノイズ比 SNR,ビットエラー率 SER などの要因に基づいて,内部で現在のリンクを計算し評価します.その判断条件が満たされている場合, 周波数ホップを実行し,リストから最適な周波数点を選択します. 周波数ホップを実行するかどうかは,無線状態に依存します. 無線状態が良好であれば,判断条件を満たすまで周波数ホッピングは行われない..
起動後,最後のシャットダウン前に,プリストレージされた周波数点とネットワークを試みます.ネットワーク展開のために他の利用可能な周波数点を自動的に利用しようとします..
各ノードの送信電力は信号品質に応じて自動的に調整され制御されます |
|
適用する
MESH 遠隔通信
電力と水質線巡査監視
消防,国境防衛,軍事のための緊急通信
海洋通信 デジタル油田 艦隊形成
仕様
| 感受性 | ||
| 1.4GHZ | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 一般的な | メカニカル | ||
| テクノロジー | TD-LTE技術標準に基づくMESH | 温度 | -20°Cから+55°C |
| 暗号化 | ZUC/SNOW3G/AES (128/256) オプションLayer-2暗号化 | ||
| データレート | 30Mbps (アップリンクダウンリンク) | サイズ | 116*70*17mm |
| 敏感性 | 10MHz/-103dBm | 体重 | 190g |
| 範囲 | 50km (空から地面) NLSO 3km-10km (地面から地面) (実際の環境に依存) |
材料 | シルバーアノードアルミニウム |
| ノード | 16つのノード | マウント | 車両に搭載/車内 |
| モジュレーション | QPSK,16QAM,64QAM | ||
| MIMO | 2x2 MIMO | パワー | |
| 遮断防止 | 自動周波数ジャンプ | ||
| RF パワー | 10ワット | 電圧入力 | DC 24V±10% |
| 遅延時間 | 単一ホップ伝送≤30ms | 電力消費量 | 30ワット |
|
頻度 |
インターフェース |
||
| 1.4Ghz | 1420〜1530MHz | RF | 2 x SMA |
| 800Mhz | 806〜826 MHz | イーサネット | 1xJ30 |
| 注: 周波数帯は,カスタマイズされたサポート | 電源入力 | 1 x J30 | |
| TTLデータ | 1xJ30 | ||
| デバッグ | 1xJ30 | ||
| コムアート | |
| 電気レベル | 3.3Vと2.85Vに対応する |
| コントロールデータ | TTL |
| バウッド率 | 115200bps |
| 送信モード | 通過モード |
| 優先レベル | ネットワークポートより優先度が高い 信号送信がクラウクされると,制御データは優先度で送信されます |
| 注記:1送信および受信データはネットワークで放送されます. ネットワーク接続が成功した後,FD-615MTノードはシリアルデータを受信できます. 2送信,受信,制御の区別をしたい場合は,フォーマットを定義できます. |
|

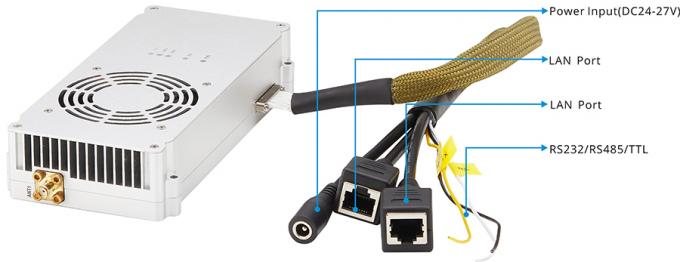

インターフェースの定義
|
|
