| ブランド名: | IWAVE |
| モデル番号: | FIM-2450 |
| MOQ: | 2units |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | L/C,D/P,T/T |
50km長距離HDMIとSDIドローンビデオトランスミッターとシリアルデータダウンリンク
記述

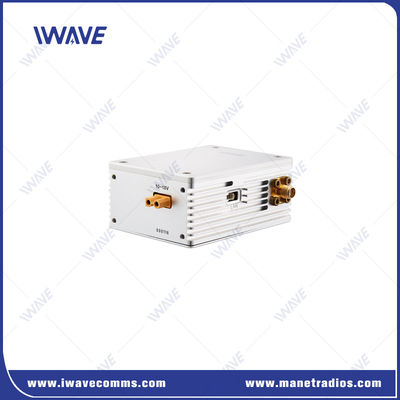

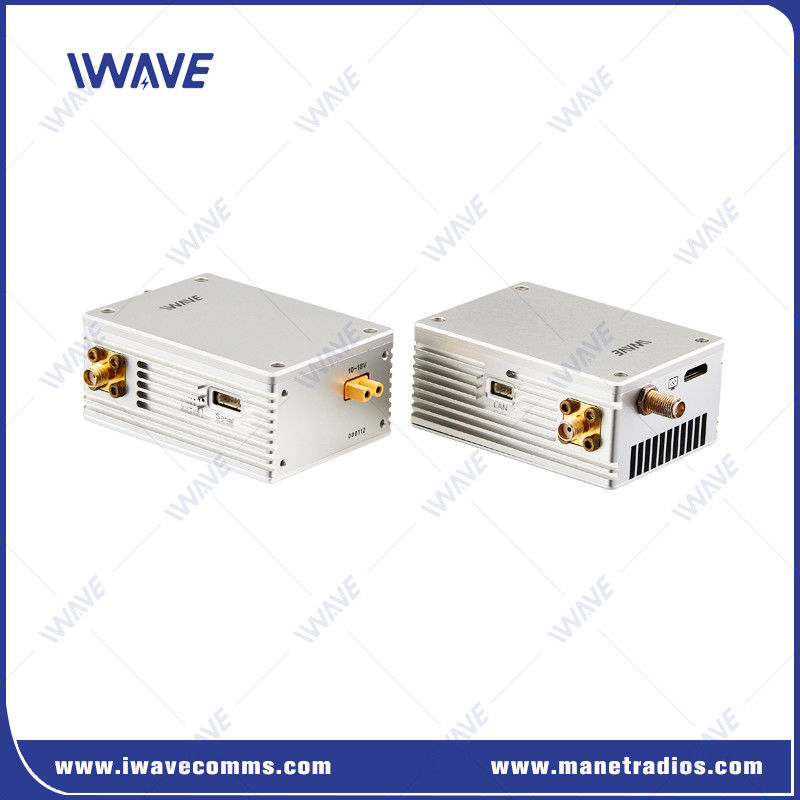

IWAVE FIM-2450 ドローンのHDMIとSDIのビデオトランスミッターとシリアルデータダウンリンクは,HDMI,SDI,IPのビデオ入力を持つ大型ドローンのための強力なビデオと制御チャネルを提供します.フルHDビデオとMAVLINKフライト制御データを提供します 無線モバイル通信 インフラストラクチャなし 50km.
FIM-2450 ドローンカメラトランスミッターは TDD-COFDM 技術の強化に基づいていますこれは,FIM-2450に,ビデオチャンネルで6Mbpsまでの高速処理と,距離が50kmの範囲であるときに制御チャンネルで優れた強度をサポートする能力を与えてくれます..
FIM-2450の機内ユニットは 160グラムしか重くない
ビデオチャネルは,HDMIインターフェイス,SDIインターフェイス,イーサネットインターフェイスを通じて簡単に接続できます. 制御チャネルにはシリアルインターフェイスを使用できます.
主要 な 特徴
|
双 Tx アンテナと双 Rx アンテナ • 高効率のH.264+H.265/FPGAエンコーディング |
 |
800Mhzと1.4G帯での運用
FIM-2450ドローン長距離ビデオ送信機は,通常2.4GHzの航空機制御システムに干渉しないために806〜826Mhzおよび1428〜1448Mhzの周波数帯を使用する.
干渉防止のためのFHSS
自動周波数ホッピングスプレッドスペクトラム (FHSS) は,干渉防止のために使用できる最良の利用可能なチャンネルを選択します.
SDI/HDMI/IP カメラ入力
ビデオ入力:IPカメラ用のイーサネットポート,HDMIカメラ用のミニHDMIポート,SDIカメラ用のSMAポート.
HDMI,SDI,イーサネット
フライトコントロール
FIM-2450には2つのフルデュプレックスシリアルポートがあります.UAVに固定されたフライトコントローラのための制御信号を無線で送信することができます.Pixhawk 2 / cube / v2とスムーズに動作しています.4.8/4 アプム28地上ソフトウェアサポート ミッションプランナーとQGround
暗号化された送信
FIM-2450 ドローンデジタルビデオトランスミッタは AES128 を使って ビデオを暗号化しています 無許可の者が ビデオを傍受できないようにするためです
適用する
ドローンのビデオダウンリンクは 映像を正確かつ迅速に 場所から場所へ転送することで 地上の人々が リアルタイムで何が起きているか 明確に見ることができますドローンの"目"としても知られています石油パイプラインの検査,高電圧検査,森林火災の監視など,緊急事態において重要な役割を果たします.緊急事態が起きたら 地面にいる人々はすぐに対応できます.
仕様
| 頻度 | 800Mhz | 806~826MHz |
| 1.4Ghz | 1428~1448MHz | |
| 抗干渉 | 周波数ジャンプ | |
| 帯域幅 | 8MHz | |
| RF パワー | 2W | |
| 送信範囲 | 50km | |
| 日付率 | 6Mbps (ビデオ,イーサネット,シリアルデータで共有) 最高のビデオストリーム: 2.5Mbps | |
| バウド率 | 115200 | |
| Rx 感受性 | -104dBm | |
| ワイヤレス・フォールトレランスアルゴリズム | ワイヤレスベースバンド FEC 前進エラー修正/ビデオコーデックスーパーエラー修正 | |
| ビデオ遅延 | 暗号化 + 送信 + 解読の総遅延 720P/60 < 50 ms 720P/30 <40 ms 1080P/60 <80ms 1080P/30 <50ms |
|
| リンクの再構築時間 | <1s | |
| モジュレーション | アップリンク QPSK/ダウンリンク QPSK | |
| ビデオ圧縮形式 | Hさん264 | |
| ビデオの色空間で | 4:2:0 (オプション4:2について | |
| 暗号化 | AES128 | |
| 開始時間 | 15s | |
| パワー | DC-12V (7~18V) | |
| インターフェース | TxとRxのインターフェースは同じ1*ビデオ入力/出力:ミニHDMI 1*ビデオ入力/出力:SMA (SDI) 1*電源入力インターフェース 2*アンテナインターフェース: SMA 2*シリアル (3.3VTTL) 1*LAN (100Mbps) |
|
| インディケーター | パワーワイヤレス リンク ステータス インディケーター | |
| 電力消費量 | Tx: 17W (最大) Rx: 16W | |
| 温度 | 作業: -40 °C~+ 85 °C 保存: -55 °C~+100 °C | |
| サイズ | Tx/Rx:73.8 x 54 x 31 mm(SMAと電源プラグを含まない) | |
| 体重 | Tx/Rx: 160g | |
| メタルケース設計 | CNC 職種 | |
| 二重アルミニウム合金殻 | ||
| 導電性アノジス機 | ||
|
|
