| ブランド名: | IWAVE |
| モデル番号: | FD-6100 |
| MOQ: | 2 |
| 価格: | negotiable |
| 配達時間: | 3〜5 営業日 |
| 支払条件: | L/C、D/P、T/T |

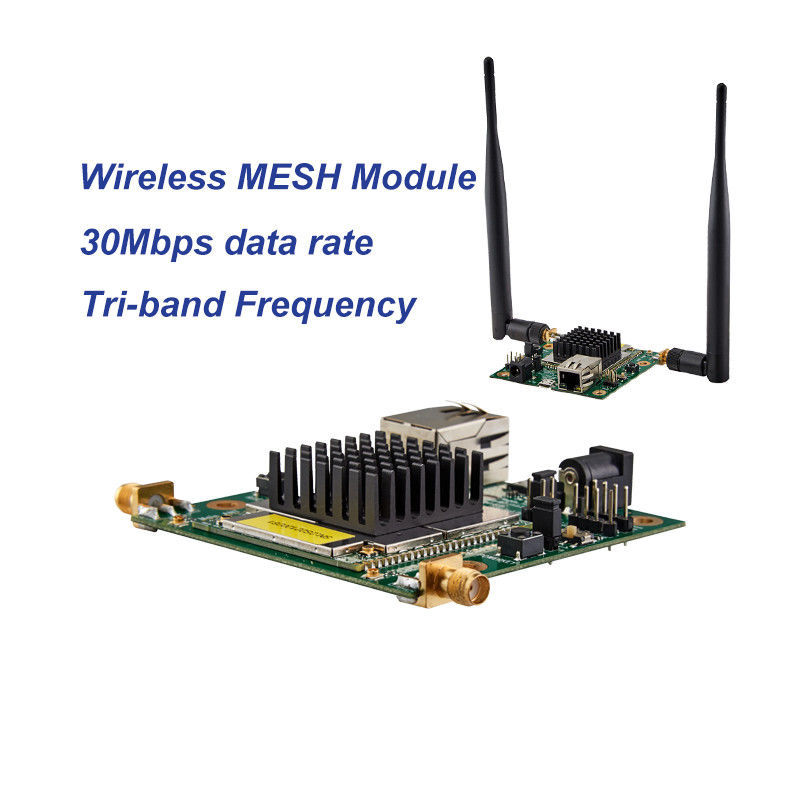

30Mbps IP MESH ワイヤレスNLOS ビデオとTTLデータ ラジオ
FD-6100は,UAV (無人航空機) およびUGV (無人地上車両) アプリケーション用に設計されたコンパクトで汎用的なデジタルデータリンクです.
以下は,その特徴と仕様の概要です.
主要 な 特徴
トライバンド周波数: 800 MHz,1.4 GHz,2.4 GHzで動作し,さまざまな環境での最適なパフォーマンスをソフトウェアで選択できます.
データレート: アップリンクとダウンリンクの両方で最大30Mbpsのデータレートをサポートし,高品質のビデオとテレメトリ通信を保証します.

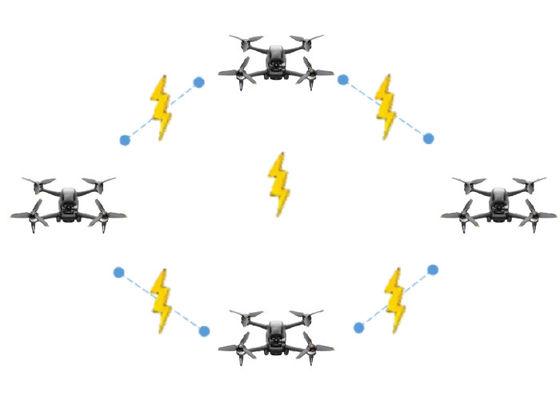

流体自己治癒網:モバイルアプリケーションに最適化され,堅牢で柔軟な網ネットワークソリューションを提供します.
ロングレンジ・LOS: 空から地面までの視線距離が10kmで,大規模な監視活動に適している.
調節可能な出力: 調節可能な総出力25 dBmで,出力範囲は-40 dBmから+25 dBmである.
ノード容量:単一の周波数メッシュネットワークで最大32ノードをサポートし,広範なネットワーク構成が可能である.
多重通信モード: ネットワーク,点から多点,点から点のモードで動作し,異なるアプリケーションに柔軟性を提供します.
同時IPとシリアルデータ:あらゆる一般的なIPデバイスの接続を可能にし,汎用的な統合オプションを保証します.
低レイテンシー:レイテンシーが25ms未満を維持し,重要なリアルタイムアプリケーションに適しています.
強固なRFパフォーマンス: FHSS (Frequency Hopping Spread Spectrum) 技術を TD-LTE 標準と組み合わせて信頼性を向上させる.
暗号化: 安全なデータ送信のために128/256ビットAES暗号化をサポートする.
Web UI 管理: 設定,管理,リアルタイムトポロジーは,ユーザーフレンドリーな Web インターフェースを通じて処理できます.
ファームウェアアップグレード: デバイスが最新の状態に保たれるため,ローカルおよびリモートファームウェアアップグレードを可能にします.
動作温度: -40°Cから+80°Cの温度範囲で動作するように設計
コンパクトで軽量:重量はわずか50gで,入力電力の消費量はわずか5Wで,コンパクトなプラットフォームへの統合に最適です.
結論
FD-6100は,特にUAVとUGVの操作において,困難な環境における高品質の無線通信のための先進的なソリューションです.
堅牢な機能,柔軟性,低消費電力の組み合わせにより,現代の監視とテレメトリのニーズに最適な選択肢となっています.
もし質問があるか,さらに情報が必要なら,気軽に聞いてください!
広範囲のカバーとマルチホップ,ロボットなどのモバイルアプリケーションに使用するのに理想的です
戦術通信
無人陸上車両 無線ビデオ送信
| 一般的 | ||
| テクノロジー | TD-LTE ワイヤレス テクノロジー 標準に基づく MESH | |
| 暗号化 | ZUC/SNOW3G/AES ((128) オプションLayer-2 | |
| データレート | 30Mbps ((アップリンクとダウンリンク) | |
| 範囲 | 10km (空から地面) 500m-3km (NLOS) 地から地面 | |
| 容量 | 16ノード | |
| パワー | 23dBm±2 (要求に応じて2wまたは10w) | |
| 遅延 | 単一ホップ伝送≤30ms | |
| モジュレーション | QPSK,16QAM,64QAM | |
| アンチ・ジャム | 周波数帯間の自動跳ね方 | |
| 帯域幅 | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| 電力消費量 | 5ワット | |
| 電源入力 | DC12V | |
| 感受性 | ||
| 2.4GHZ | 20 MHz | -99dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHZ | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 周波数帯 | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800Mhz | 806〜826 MHz | |
| コムアート | ||
| 電気レベル | 2.85Vの電圧領域で,3V/3.3Vレベルに対応する | |
| コントロールデータ | TTLモード | |
| バウッド率 | 115200bps | |
| 送信モード | 通過モード | |
| 優先レベル | ネットワークポートより高い優先度 信号送信時に コントロールデータは優先的に送信されます. |
|
| 注記:1送信と受信のデータはネットワークで放送されます. ネットワーク接続が成功した後,各FD-6100ノードはシリアルデータを受信できます. 2送信,受信,制御を区別したい場合は,その形式を自分で定義する必要があります. |
||
| メカニカル | ||
| 温度 | -40°C~+80°C | |
| 体重 | 50グラム | |
| サイズ | 7.8*10.8*2cm | |
| 安定性 | MTBF≥10000hr | |
| インターフェイス | ||
| RF | 2 x SMA | |
| エーテルネット | 1xイーサネット | |
| コムアート | 1x COMUART | |
| パワー | DCインプット | |
| インディケーター | 3色LED | |
|
