| ブランド名: | IWAVE |
| モデル番号: | FD-780X |
| MOQ: | 2 |
| 価格: | negotiable |
| 配達時間: | 5〜10日間 |
| 支払条件: | T/T、L/C、D/P |

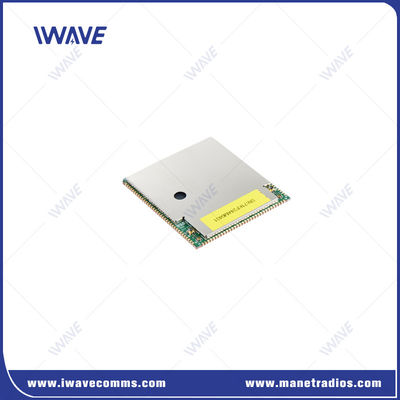

600Mhzから1.4GHz L帯とUHF 無線デジタルデータリンク
紹介
新しい動的周波数選択,周波数ホッピング & 独立したアップリンク/ダウンリンク周波数 強力な干渉とアンチジャム免疫を提供します!
FD-780Xは サイズに敏感なアプリケーションに理想的な候補です 高速でFD-780Xの長距離機能により,高品質の無線ビデオとテレメトリ通信が可能.
タイム・ディビジョン・マルチプル・アクセス (TDMA) プロトコルのFD-780Xメッシュ無人システムは,各ネットワークノードに送信スロットが割り当てられるトークン管理チャネルアクセスシステムを採用する.ネットワークパラメータとデータトラフィックに基づいて,トークンはノードからノードへと転送される.結果として,ノードがより多くのデータを送信する場合,そのタイムスロットは長くなります.指定されたノードは,最終目的地へのパスでデータエンドポイントまたはリピーターであることができます..
利点無人システム(FD-780X)
|
|
仕様無人システム(FD-780X)
|
機能項目 |
記述 |
詳細 |
|

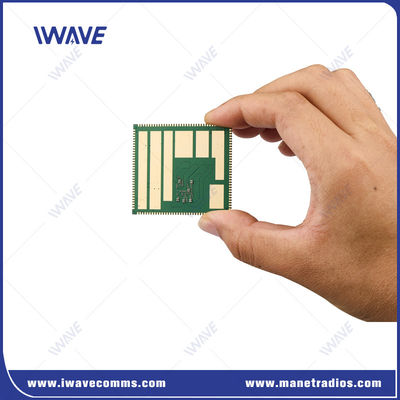

PCB |
片面インターフェースボード |
許容範囲: 46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
RF |
RF バンド 1 |
1420〜1530MHz |
|
RFバンド2 |
566〜678MHz |
|
|
電力レベル |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
敏感性 1Mbps |
1.4G ((14700チャンネル) 20MHz -102dBm 10MHz-100dBm 5MHz -96dBm |
|
|
600M(6200チャンネル) 20MHz -102dBm 10MHz-100dBm 5MHz -96dBm |
||
|
インターフェース |
UART |
3 |
|
HSIC |
USB 2.0 高速 |
|
|
USB |
USB 2.0 高速 |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
パワー |
VSYS |
3.7V~4.35V,提案する 4.0V (入力) |
|
D1V8A |
1.8V出力 |
|
|
A2V85A |
2.85V出力 |
|
|
VCC_D3V3 |
3.3V出力 |
|
|
5V_FEM |
RFPAチップの電源 (入力) |
|
|
ネットワーク |
ネットワークモード |
中心のない特別ネットワーク |
|
容量 |
最大32ノード |
|
|
ホップス |
マルチホップルーティングトポロジーをサポート,最大31ホップ |
|
|
コミュニケーション |
ユニキャスト,マルチキャスト,およびブロードキャスト送信モードをサポートする.任意のノードは通信のためにこれらの3つのモードを使用することができます. |
|
|
データレート |
すべてのノードは通信し,作業帯域幅を共有し,最大速度は100Mbpsです |
|
|
時間同期 |
外部時計とは無関係で,自己同期 |
|
|
パワー制御 |
すべてのノードは,適応的に送信力を調整します |
|
|
サブネット・フュージョン |
1 つのネットワークを複数のネットワークに分割するサポート |
|
|
移動速度 |
最大サポート 300km/h |
|
|
再送信 |
HARQ 再送信 |
|
|
アンチジャム |
周波数帯内および横断する動的周波数ホッピングをサポートする |
|
|
