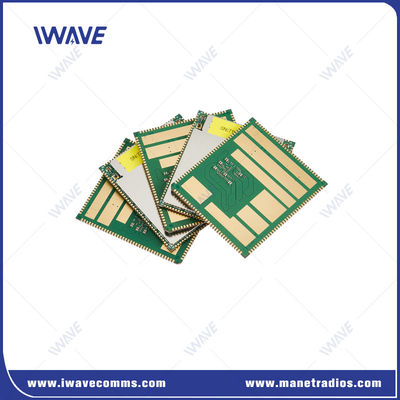

23g 2X2 MIMO ポイント・ツー・マルチポイント 無線SOC開発ボード
紹介
FDM-680Xは,コンパクトな2x2 200MW MIMO IP PtMP 無線SOC開発ボードで,長距離通信および高データボリューム空中ミッションのために設計されています.高性能の構成10WのMIMOモデルなども利用可能である.
このシステムはFPGAアーキテクチャを活用し,マルチ波形機能,超幅帯操作,スタートポロジーで高速周波数ホッピングをサポートする.ポイントからポイントにデータとビデオの両方を送信することができます.柔軟でスケーラブルな通信ソリューションに最適です.

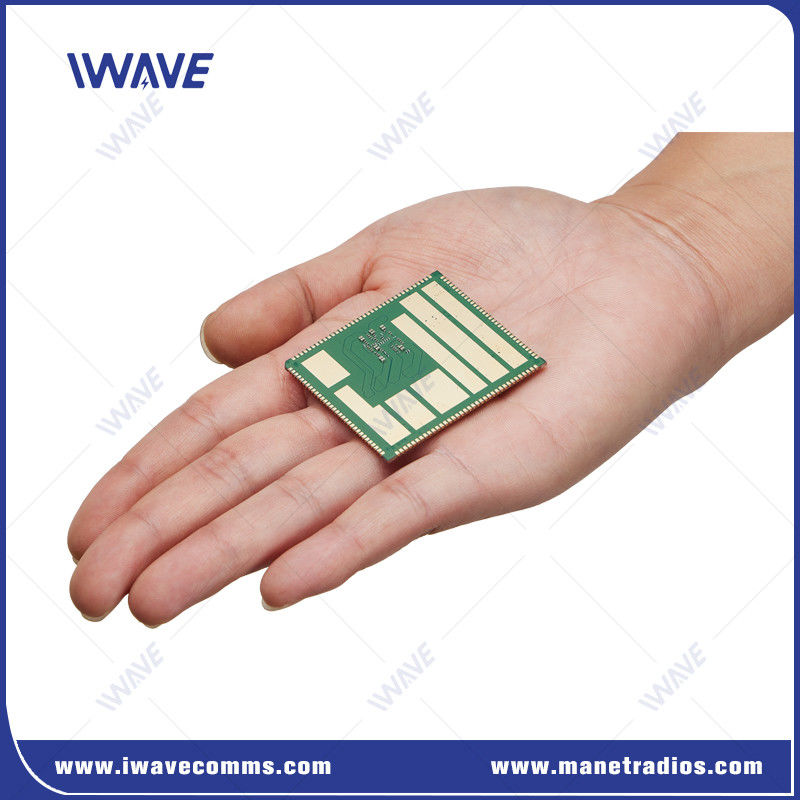

52*46*2.9mmの大きさにより,最小のOEMブロードバンドラジオモジュールであり,困難な環境での動作のために,小型無人システムへのシステム統合のための理想的な候補です.建物やトンネルを室内で検査するなど.
利点ワイヤレスSOC
|
|
 |
仕様ワイヤレスSOC
|
機能 |
記述 |
詳細 |
|
PCB サイズ |
46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
|
RF |
頻度 |
1.4Ghz: 1420〜1530MHz |
|
600Mhz: 566〜678MHz |
||
|
RF電源レベル |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
敏感性 |
1Mbps |
1.4Ghz ((14700周波数点) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200周波数点) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700周波数点) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200周波数点) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
インターフェース |
UART |
3 |
|
HSIC |
USB 2.0 高速 |
|
|
USB |
USB 2.0 高速 |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
アンテナ |
2 |
|
|
パワー |
VSYS |
3.7V~4.35V ((4Vが提案されている) |
|
D1V8A |
1.8V 電力出力 |
|
|
D2V85A |
2.85V 電力出力 |
|
|
VCC_D3V3 |
3.3V 電源出力 |
|
|
5V_FEM |
RFPAチップを電源化する |
|
|
マスター・スレーブノード |
中央ノード構成 |
ネットワーク内のどのノードもマスターノードとして設定できます |
|
データレート |
すべてのノードがアップリンクとダウンリンクシステムの容量データレートを共有する |
|
|
容量 |
ネットワークノード数 N≥2と最大64のサービスノードまたは63のIDLE状態ノードをサポートします. |
|
|
通信モード |
ネットワーク内のどのノードもマスターノードとして設定できます |
|
|
すべてのノードがアップリンクとダウンリンクシステムの容量データレートを共有する |
||
|
アクセス |
ネットワークにアクセスするための複数のスレーブノードをサポートする 同時に |
|
|
データレート |
すべてのスレーブノードとマスターノードが作業を共有します 一方向の帯域幅.上流と下流の同時 (20Mhz,少なくとも100Mbps) |
|
|
接続状態 |
ネットワーク内のすべてのノードは常に接続されています |
|
|
パワー制御 |
アダプティブで送信する電源を調整する |
|
|
起動する |
マスターノードとスレーブノードの両方がプリセットをサポートします |
|
|
固定電源 |
固定電源配置 (マスターノードのみを変更) |
|
|
固定周波数 |
ロッキング周波数設定 |
|
|
|
