| ブランド名: | IWAVE |
| モデル番号: | FD-680X |
| MOQ: | 2 |
| 価格: | negotiable |
| 配達時間: | 5〜10日間 |
| 支払条件: | T/T、L/C、D/P |
無人システムのためのホッピング周波数ビデオおよびテレメトリデータトランシーバー
紹介
FDM-680X 無人システムは,マルチ波形,超幅帯,高速周波数ホッピング技術を組み込んだ高度なFPGA 2.0アーキテクチャに基づいています.MIMO (Multiple Input Multiple Output) の二重受信と二重送信機能を備えていますこのシステムは,モバイル車両と無人プラットフォームの両方に強力な無線リンクを保証します.高速操縦時でも 300 km/h まで通信を継続する.

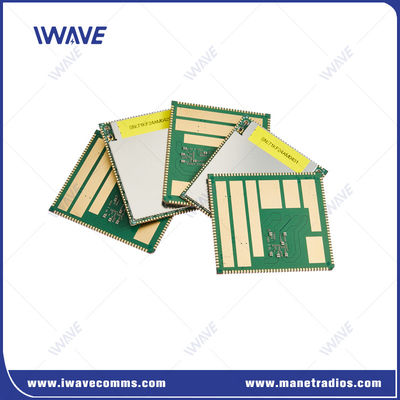

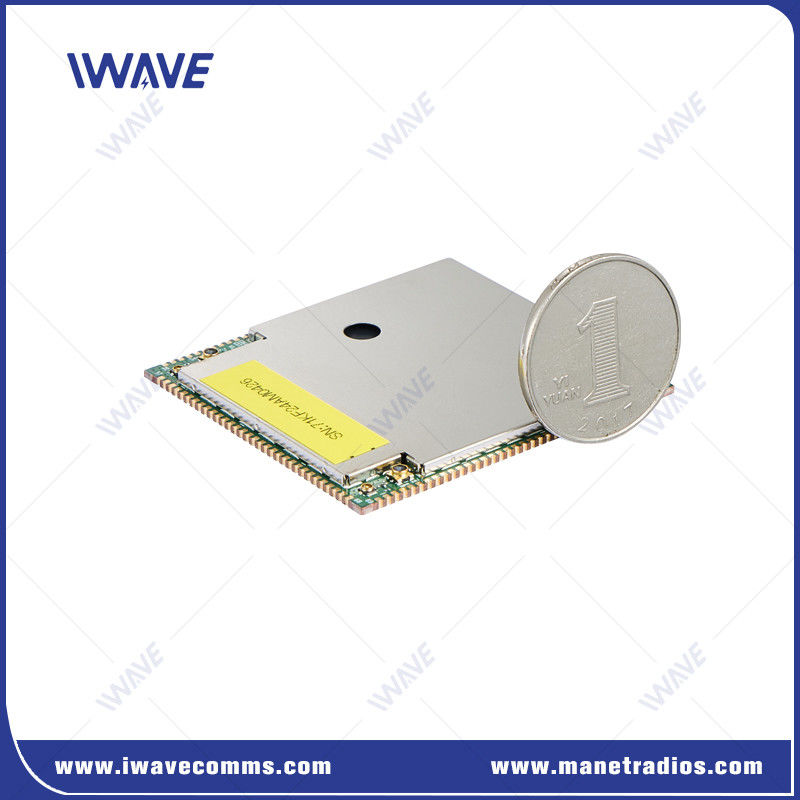

52*46*2.9mmの大きさにより,最小のOEMブロードバンドラジオモジュールであり,困難な環境での動作のために,小型無人システムへのシステム統合のための理想的な候補です.建物やトンネルを室内で検査するなど.
利点無人機
|
ワイヤレス 特徴 |
安全性 | トランスミッション特性 | 物理層の特徴 |
|
|
|
|
適用する
無人航空機 (UAV)
無人地面車両 (UGV)
自動水上船 (ASV)
ロボット艦隊管理
緊急対応ネットワーク
軍事 的 戦術 ネットワーク
スマートシティ
遠隔環境におけるつながったチーム
産業用IoT (IIoT)
車両からあらゆるもの (V2X) 通信
ドローン 群れ
仕様ワイヤレスSOC
|
機能 |
記述 |
詳細 |
|
PCB サイズ |
46.58±0.15mm 52.00±0.15mm 2.90±0.10mm |
|
|
RF |
頻度 |
1.4Ghz: 1420〜1530MHz |
|
600Mhz: 566〜678MHz |
||
|
RF電源レベル |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
敏感性 |
1Mbps |
1.4Ghz ((14700周波数点) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200周波数点) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700周波数点) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200周波数点) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
インターフェース |
UART |
3 |
|
HSIC |
USB 2.0 高速 |
|
|
USB |
USB 2.0 高速 |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
アンテナ |
2 |
|
|
パワー |
VSYS |
3.7V~4.35V ((4Vが提案されている) |
|
D1V8A |
1.8V 電力出力 |
|
|
D2V85A |
2.85V 電力出力 |
|
|
VCC_D3V3 |
3.3V 電源出力 |
|
|
5V_FEM |
RFPAチップを電源化する |
|
|
マスター・スレーブノード |
中央ノード構成 |
ネットワーク内のどのノードもマスターノードとして設定できます |
|
データレート |
すべてのノードがアップリンクとダウンリンクシステムの容量データレートを共有する |
|
|
容量 |
ネットワークノード数 N≥2と最大64のサービスノードまたは63のIDLE状態ノードをサポートします. |
|
|
通信モード |
ネットワーク内のどのノードもマスターノードとして設定できます |
|
|
すべてのノードがアップリンクとダウンリンクシステムの容量データレートを共有する |
||
|
アクセス |
ネットワークにアクセスするための複数のスレーブノードをサポートする 同時に |
|
|
データレート |
すべてのスレーブノードとマスターノードが作業を共有します 一方向の帯域幅.上流と下流の同時 (20Mhz,少なくとも100Mbps) |
|
|
接続状態 |
ネットワーク内のすべてのノードは常に接続されています |
|
|
パワー制御 |
アダプティブで送信する電源を調整する |
|
|
起動する |
マスターノードとスレーブノードの両方がプリセットをサポートします |
|
|
固定電源 |
固定電源配置 (マスターノードのみを変更) |
|
|
固定周波数 |
ロッキング周波数設定 |
|
|
|
