| ブランド名: | IWAVE |
| モデル番号: | FDM-605PTM |
| MOQ: | 2units |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | L/C、D/P、T/T |
NLOSにおける無人産業機械のためのビデオと制御信号伝送
記述

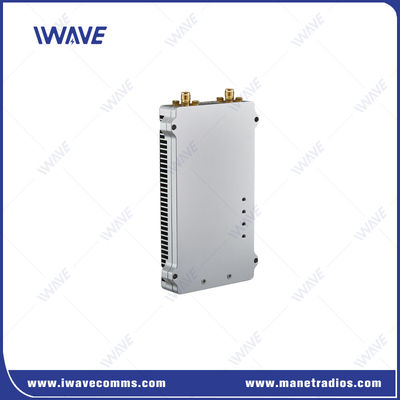

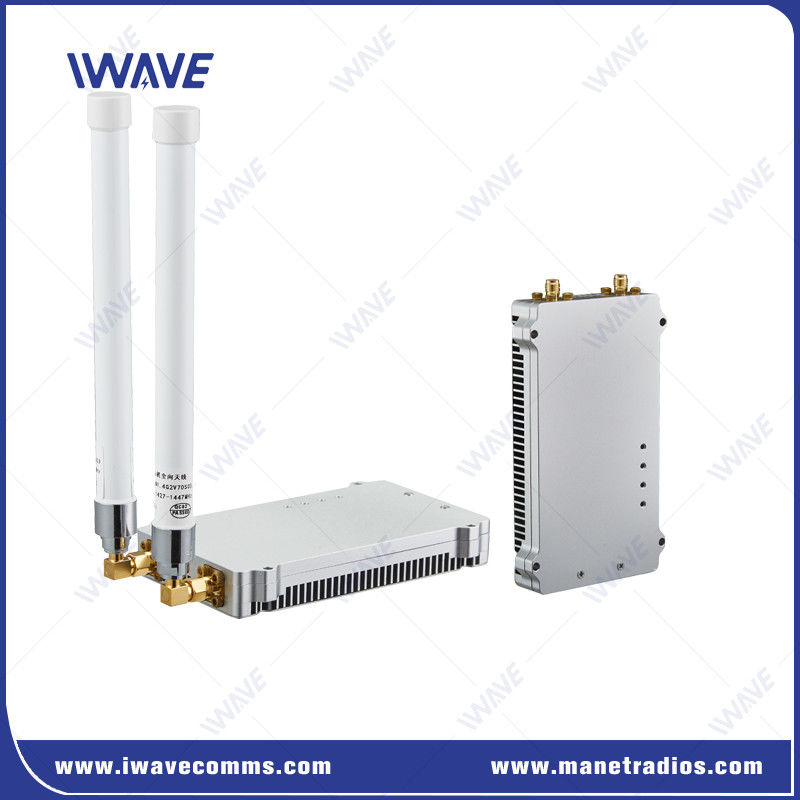

FDM-605PTMは,地上への長距離ビデオおよびデータダウンリンクのためのポイントからマルチポイントネットワークボードである.地上にある1つの受信機にHDビデオおよびTTLデータを送信する空気中の複数の送信機をサポートする.固定翼ドローン / ヘリコプター / 車両のビデオダウンリンクのために50km高速移動中に特別に設計されています.
FDM-605PTMは,遠距離ビデオおよびデータダウンリンクアプリケーションのために設計された最先端のネットワークボードで,困難な非視線環境 (NLOS) で堅牢なパフォーマンスを提供しています.特別に無人挖掘機用に設計されたものこのソリューションにより,森林や荒れ果てた地形,都市部などで 1~5kmの距離でシームレスな通信が可能になります.
主要 な 特徴
|
優位な技術
自動電源制御
各ノードの送信電力は信号品質に応じて自動的に調整され制御されます
周波数ホッピング・スプレッドスペクトル (FHSS)
IWAVE IP MESH 製品は受信信号強度 RSRP,信号対ノイズ比 SNR,ビットエラー率 SER などの要因に基づいて,内部で現在のリンクを計算し評価します.その判断条件が満たされている場合リストから最適な周波数点を選択します.
周波数ホッピングを行うかどうかは,無線状態に依存する.無線状態が良好である場合,判断条件を満たすまで周波数ホッピングは行われない.
自動周波数点制御
起動後,最後のシャットダウン前に,プリストレージされた周波数点とネットワークを試みます.ネットワーク展開のために他の利用可能な周波数点を自動的に利用しようとします..
応用:
無人産業機械
エグババター,トラクター,クレーン,車両のリアルタイムビデオモニタリングとデータ転送を可能にし,運用効率と安全性を向上させます.
困難な環境における無線通信
密度の高い障害物や厳しい条件のある地域でのNLOS操作のために設計されている.
重要なプライベートネットワーク
産業や戦術活動における安全な通信リンクを確立し,データ流の不間断を確保するのに最適です.
遠隔制御と監視
遠隔操作と監視を可能にします 遠隔操作と監視を可能にします
仕様
|
一般的 |
メカニカル |
||
| テクノロジー | TD-LTE アクセス テクノロジーに基づく無線 | 温度 | -20+55 |
| 暗号化 | ZUC/SNOW3G/AES (128/256) オプションLayer-2暗号化 | 尺寸 | 116*70*17mm |
| 日付率 | 30Mbps | 体重 | 100g |
| 感受性 | -103dBm | ||
| 範囲 | 50km (空から地面) | 材料 | シルバーアノードアルミニウム |
| モード | ポイントからマルチポイント | マウント | 船上 |
| MIMO | 2x2 MIMO |
パワー |
|
| モジュレーション | QPSK,16QAM,64QAM | ||
| RF パワー | 33dBm | 電圧 | DC 12V |
| 遅延 | 終了から終了: 60ms-80ms | 電力消費量 | 11ワット |
| アンチ・ジャム | 自動周波数ジャンプ | ||
|
頻度 |
インターフェイス |
||
| 1.4Ghz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800Mhz | 806〜826 MHz | エーテルネット | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| パワーインプット | 1xJ30 | ||
| TTLデータ | 1xJ30 | ||
| デバッグ | 1xJ30 | ||
|
コムアート |
|
| 電気レベル | 3.3Vと2.85Vに対応する |
| コントロールデータ | RS232 |
| バウッド率 | 115200bps |
| 送信モード | 通過モード |
| 優先レベル | ネットワークポートより優先度が高い 信号送信がクラウクされると,制御データは優先度で送信されます |
| 注記: 1送信および受信データはネットワークで放送されます. ネットワーク接続が成功した後,各FDM-605PTMユニットはシリアルデータを受信できます. 2送信,受信,制御の区別をしたい場合は,フォーマットを自分で定義する必要があります. |
|
|
感受性 |
||
| 1.4GHZ | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100dBm |
| 10 MHz | -103dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
|
|
