| ブランド名: | IWAVE |
| モデル番号: | FDM-6802PTM |
| MOQ: | 2units |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | L/C、D/P、T/T |
HDビデオとデータ通信のための高性能無線通信システム
記述

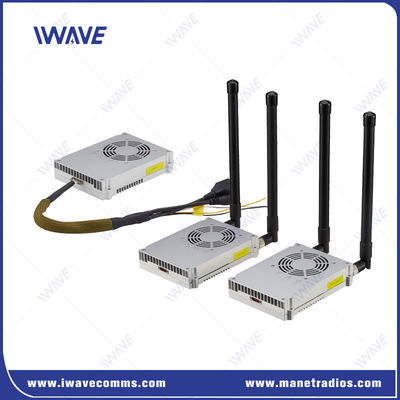

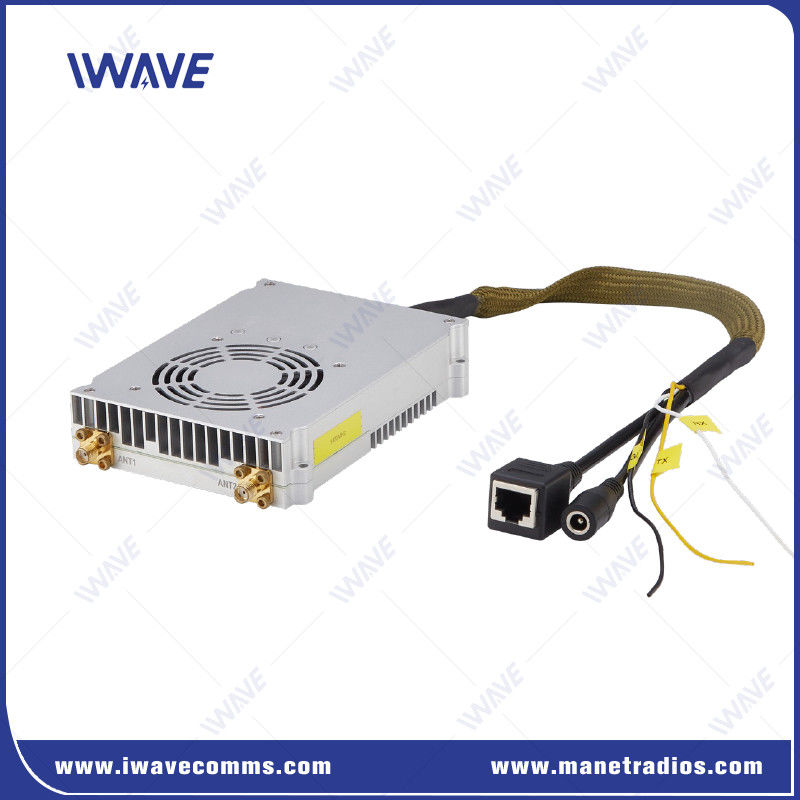

についてFDM-6802PTMIWAVEによって設計された,成熟したSOCチップセットに基づいた最先端の無線通信ソリューションです.2ワットの出力そして2x2 MIMO堅牢で安全ですIP ベースの通信高画質のビデオ,データ,シリアル制御
VTOL/固定翼ドローン/ヘリコプター用ワイヤレストランスミッションでは 273gの重みで大きな利点があります
10Wと20Wのバージョンで 複雑なRF環境で 視線を超えた UAV群の暗号化された通信リンクを作成します
主要 な 特徴
|
|
周波数ホッピング・スプレッドスペクトル (FHSS)
IWAVE IP MESH 製品は受信信号強度 RSRP,信号対ノイズ比 SNR,ビットエラー率 SER などの要因に基づいて,内部で現在のリンクを計算し評価します.その判断条件が満たされている場合リストから最適な周波数点を選択します.
周波数ホッピングを行うかどうかは,無線状態に依存する.無線状態が良好である場合,判断条件を満たすまで周波数ホッピングは行われない.
自動周波数点制御
起動後,最後のシャットダウン前に,プリストレージされた周波数点とネットワークを試みます.ネットワーク展開のために他の利用可能な周波数点を自動的に利用しようとします..
なぜFDM-6802PTMを選んだのか?
高帯域幅:低レイテンシーで 効率的にビデオとデータ通信を処理します
干渉防止先進的なFHSSと適応モジュレーションは,困難なRF環境で中断のない動作を保証します.
プラグアンドプレイ:自動設定とダイナミックなネットワークで 展開を簡素化します
耐久性 柔軟性J30の航空プラグインターフェースと複数の通信オプションにより,さまざまな頑丈なアプリケーションに適しています.
についてFDM-6802PTM重要なビデオとデータ通信作業のために信頼性と適応性,高性能の無線通信システムを必要とする産業にとって理想的なソリューションです.
仕様
|
一般的 |
無線 |
|||
|
テクノロジー |
TD-LTE技術規格に基づく無線 |
コミュニケーション |
1T1R |
|
|
ビデオ 送信 |
1080p HDビデオ送信,H.264/H.265適応性 |
IPデータ送信 |
IP パケットに基づくデータ送信をサポート |
|
|
暗号化 |
ZUC/SNOW3G/AES ((128) 選択的な層2 |
データリンク |
フルデュプレックス通信 |
|
|
データレート |
最大100Mbps (アップリンクとダウンリンク) |
上下比 |
2D3U/3D2U/4D1U/1D4U |
|
|
範囲 |
UGV: 5-10KM 地から地へ (LOS) |
自動復元チェーン |
接続障害の後に自動的に接続を再構築/接続障害の後にネットワークを再展開 |
|
|
容量 |
64ノード |
感受性 |
||
|
MIMO |
2x2 MIMO |
1.4GHZ |
20 MHz |
-102dBm |
|
送電力 |
2ワット |
10 MHz |
-100dBm |
|
|
遅延時間 |
空中インターフェース遅延<30ms |
5 MHz |
-96dBm |
|
|
モジュレーション |
QPSK,16QAM,64QAM |
600 MHz |
20 MHz |
-102dBm |
|
障害防止 |
周波数ホッピングと適応モジュレーション |
10 MHz |
-100dBm |
|
|
帯域幅 |
1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz/40Mhz |
5 MHz |
-96dBm |
|
|
電力消費量 |
30ワット |
頻度オプション |
||
|
電源入力 |
DC24V-DC27V |
1.4Ghz |
1420Mhzから1530MHz |
|
|
サイズ |
86*120*24.2mm |
600Mhz |
634Mhzから674Mhz |
|
|
メカニカル |
||
|
作業温度 |
-20°C~+55°C |
|
|
サイズ |
130*100*25mm ((アンテナは含まれていません) |
|
|
体重 |
273g |
|
|
インターフェイス |
||
|
RF |
2 x SMA |
|
|
エーテルネット |
1xイーサネット |
|
|
コムアート |
3xシリアルポート |
1. DEBUG シリアルポート |
|
パワー |
1xDCインプット |
DC24V-27V |
|
コマンドインターフェース |
AT コマンド構成 |
AT コマンドの設定のための API/HTTP/UART |
|
設定管理 |
WEBUI,API,管理ソフトウェアによる構成をサポートする |
|
|
動作モード |
TCP サーバモード |
TCP サーバとして設定すると,シリアルポート サーバはコンピュータ接続を待っています.
TCP クライアントとして設定されたとき,シリアルポートサーバは,目的IPによって指定されたネットワークサーバーへの接続を積極的に開始します.
lTCPサーバー,TCPクライアント,UDP,UDPマルチキャスト,TCPサーバー/クライアント共存,MQTT
|
|
バウッド率 |
12002400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
議定書 |
ETHERNET,IP,TCP,UDP,HTTP,ARP,ICMP,DHCP,DNS,MQTT,Modbus TCP,DLT/645 パススルーモード |
|
|
システム管理 |
WATCHDOG機能をサポートし,すべてのシステムレベルの例外を識別し,自動的にリセットすることができます |
|
|
|
