| ブランド名: | IWAVE |
| モデル番号: | FDM-6802PTM |
| MOQ: | 2units |
| 価格: | negotiable |
| 配達時間: | 5~8日 |
| 支払条件: | L/C、D/P、T/T |
50km 100Mbps TCP UDP IP ドローン向けデジタルデータリンク
記述

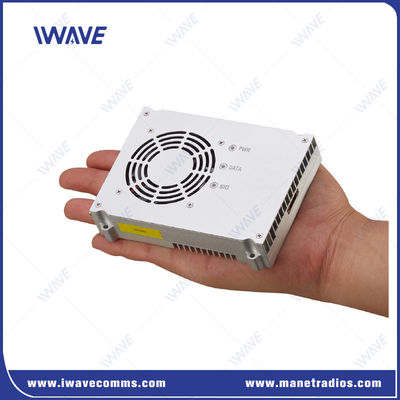

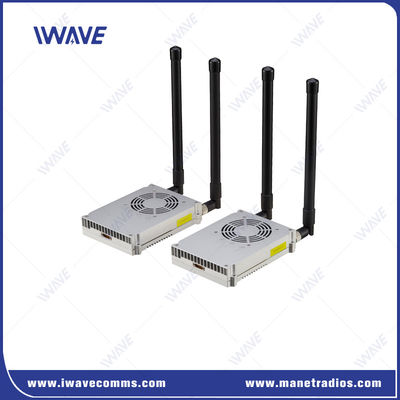

FDM-6802PTMネットワークボードは,地上への長距離ビデオおよびデータダウンリンクのためのポイント・ツー・ポイントネットワークボードである.地上にある1つの受信機にHDビデオおよびTTLデータを送信する空気中の複数の送信機をサポートする.固定翼ドローン / ヘリコプター / 車両のビデオダウンリンクのために50km高速移動中に特別に設計されています.
スマートアンテナMIMOにより,FDM-6802PTMは100Mbpsの送信速度でリアルタイムHDビデオとブロードバンドイーサネット接続を提供します.
VTOL/固定翼ドローン/ヘリコプター用ワイヤレストランスミッションでは 273gの重みで大きな利点があります
主要 な 特徴
|
|
長距離HDビデオ通信と低遅延
50kmの空から地面まで フルHDビデオダウンリンクを提供し,VTOL/固定翼ドローン/ヘリコプターのための双方向データ送信を可能にします.
50kmの遅延が 60ms~80m未満です リアルタイムで何が起きているか 確認して制御できます
自動電源制御
各ノードの送信電力は信号品質に応じて自動的に調整され制御されます
HDビデオとデータ送信:ビデオストリーミング,テレメトリ,制御のための安定で安全な通信リンクを保証します.
ダイナミックネットワーク環境:迅速に変化し 高い需要を持つ無線環境に最適です
産業用および戦術用強力な長距離通信を必要とするドローン,自動運転車,その他の重要なシステムでのアプリケーションをサポートします
仕様
|
一般的 |
無線 |
|||
|
テクノロジー |
TD-LTE技術規格に基づく無線 |
コミュニケーション |
1T1R |
|
|
ビデオ 送信 |
1080p HDビデオ送信,H.264/H.265適応性 |
IPデータ送信 |
IP パケットに基づくデータ送信をサポート |
|
|
暗号化 |
ZUC/SNOW3G/AES ((128) 選択的な層2 |
データリンク |
フルデュプレックス通信 |
|
|
データレート |
最大100Mbps (アップリンクとダウンリンク) |
上下比 |
2D3U/3D2U/4D1U/1D4U |
|
|
範囲 |
UGV: 5-10KM 地から地へ (LOS) |
自動復元チェーン |
接続障害の後に自動的に接続を再構築/接続障害の後にネットワークを再展開 |
|
|
容量 |
64ノード |
感受性 |
||
|
MIMO |
2x2 MIMO |
1.4GHZ |
20 MHz |
-102dBm |
|
送電力 |
2ワット |
10 MHz |
-100dBm |
|
|
遅延時間 |
空中インターフェース遅延<30ms |
5 MHz |
-96dBm |
|
|
モジュレーション |
QPSK,16QAM,64QAM |
600 MHz |
20 MHz |
-102dBm |
|
障害防止 |
周波数ホッピングと適応モジュレーション |
10 MHz |
-100dBm |
|
|
帯域幅 |
1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz/40Mhz |
5 MHz |
-96dBm |
|
|
電力消費量 |
30ワット |
頻度オプション |
||
|
電源入力 |
DC24V-DC27V |
1.4Ghz |
1420Mhzから1530MHz |
|
|
サイズ |
86*120*24.2mm |
600Mhz |
634Mhzから674Mhz |
|
|
メカニカル |
||
|
作業温度 |
-20°C~+55°C |
|
|
サイズ |
130*100*25mm ((アンテナは含まれていません) |
|
|
体重 |
273g |
|
|
インターフェイス |
||
|
RF |
2 x SMA |
|
|
エーテルネット |
1xイーサネット |
|
|
コムアート |
3xシリアルポート |
1. DEBUG シリアルポート |
|
パワー |
1xDCインプット |
DC24V-27V |
|
コマンドインターフェース |
AT コマンド構成 |
AT コマンドの設定のための API/HTTP/UART |
|
設定管理 |
WEBUI,API,管理ソフトウェアによる構成をサポートする |
|
|
動作モード |
TCP サーバモード |
TCP サーバとして設定すると,シリアルポート サーバはコンピュータ接続を待っています.
TCP クライアントとして設定されたとき,シリアルポートサーバは,目的IPによって指定されたネットワークサーバーへの接続を積極的に開始します.
lTCPサーバー,TCPクライアント,UDP,UDPマルチキャスト,TCPサーバー/クライアント共存,MQTT
|
|
バウッド率 |
12002400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
議定書 |
ETHERNET,IP,TCP,UDP,HTTP,ARP,ICMP,DHCP,DNS,MQTT,Modbus TCP,DLT/645 パススルーモード |
|
|
システム管理 |
WATCHDOG機能をサポートし,すべてのシステムレベルの例外を識別し,自動的にリセットすることができます |
|
|
|
